Fiber Optik Power Metre – Fibline ARS-3421

Fiber optik power metre ile hattaki gücü okuyun

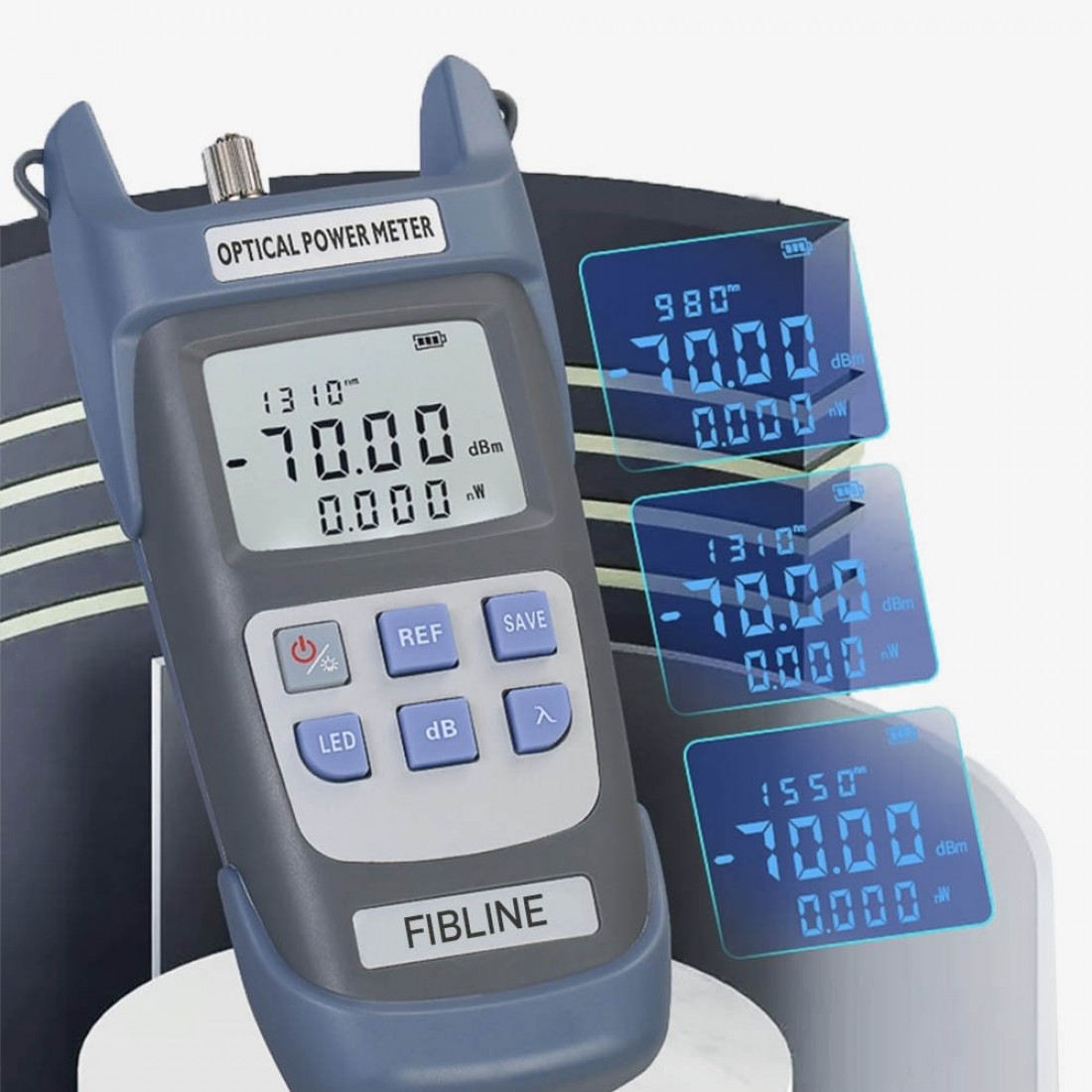

Bir bağlantıda ışık bulunması, alıcıya yeterli güç ulaştığı anlamına gelmez. Fibline ARS-3421 fiber optik power metre, sonlandırılmış hattaki optik güç seviyesini kontrol etmek isteyen saha ekipleri için el tipi bir ölçüm cihazıdır. Panel çıkışında, abone hattında veya bakım sırasında alınan değer, bağlantının durumunu sayısal olarak değerlendirmeye yardımcı olur. Sonucun anlamlı olması için ölçüm dalga boyunun, kullanılan bağlantının ve cihazın ölçüm aralığının uygulamayla eşleşmesi gerekir.

Bu ürün bir ara bağlantı kablosu değildir. İngilizce kaynaklarda optical power meter veya fiber power meter adıyla geçen cihaz grubundadır. Aranan şey kablo üzerindeki kırığın mesafesini bulmaksa güç ölçümü tek başına yeterli olmaz; bu iş için farklı bir test yöntemi gerekir.

dBm ile dB arasındaki fark neden önemli?

Ekrandaki dBm değeri, ölçüm noktasına ulaşan mutlak optik gücü ifade eder. dB ise iki seviye arasındaki oranı, örneğin referansa göre değişimi anlatır. Bu iki birimi aynı şey gibi kaydetmek, sağlam bir hattın hatalı değerlendirilmesine yol açabilir. Ölçüm formuna yalnız rakamı değil, birimi ve seçili dalga boyunu da yazmak bu karışıklığı önler.

Örneğin bir panel çıkışındaki gücü kontrol ederken dBm okunur. Bir bağlantının eklediği kaybı değerlendirmek içinse uygun ışık kaynağıyla önce referans alınır; ardından ölçülecek hat aynı düzen içinde devreye sokulur. Kaynağı veya test kablosunu değiştirip eski referansla devam etmek, iki sonucu karşılaştırmayı zorlaştırır.

Ölçüme başlamadan önce bağlantıyı hazırlayın

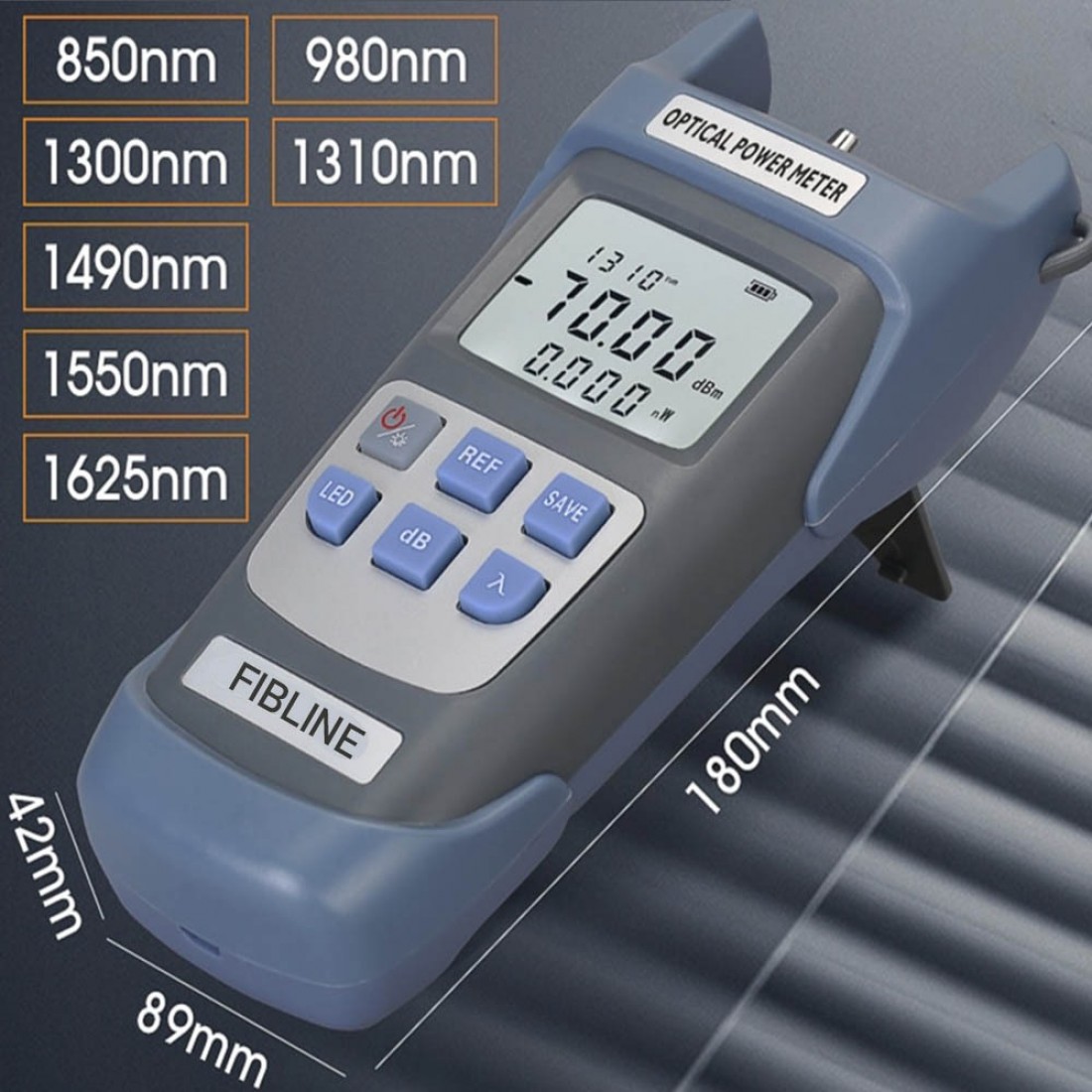

• Test edeceğiniz hattın dalga boyunu ve beklenen güç seviyesini belirleyin. Seviye, ölçerin desteklediği aralık içinde olmalıdır.
• Uç yüzeyleri inceleyip uygun yöntemle temizleyin. Kirli bir test kablosu, hattın kendisinde olmayan bir kaybı ölçüme ekleyebilir.
• Konnektörün mekanik uyumunu kontrol edin. Uyumlu adaptör kullanın; APC ve UPC uçları doğrudan birbirine eşleştirmeyin.
• Hattı bağladıktan sonra doğru dalga boyunu seçin ve okumanın kararlı hale gelmesini bekleyin.
• Sonucu tarih, ölçüm noktası, dalga boyu, birim ve kullanılan test bağlantısıyla birlikte kaydedin.

Ölçüm sırasında fiber ucuna gözle bakmayın. İnsan gözüyle görünmeyen ışığın bulunması mümkündür; bağlantıda ışık olup olmadığını cihazla kontrol edin. Konnektörü takıp çıkarırken kabloyu çekmek yerine gövdesinden tutmak da test bağlantısını korur.

Bakımda hangi sorulara yanıt verir?

Bir abone hattında seviye beklenenden düşükse, uygun noktalarda tekrarlanan güç ölçümleri sorunun hangi bölümde araştırılacağını daraltabilir. Temizlik öncesi ve sonrası okumaları karşılaştırmak, müdahalenin etkisini görmeyi sağlar. Yeni sonlandırılan bir bağlantıda da kabul ölçümünün aynı koşullarda kaydedilmesi, daha sonraki bakım için yararlı bir başlangıç oluşturur.

Standart bir optik güç ölçümü, OTDR izi veya otomatik PON kanal ayrımı yerine geçmez. Mesafeye bağlı olayları incelemek için fiber optik test cihazları arasındaki uygun çözümleri değerlendirin. Test bağlantısını hazırlamak için gereken temizleme ekipmanlarını da ölçüm düzeninin bir parçası olarak düşünün.

Teknik föy ve model seçimi

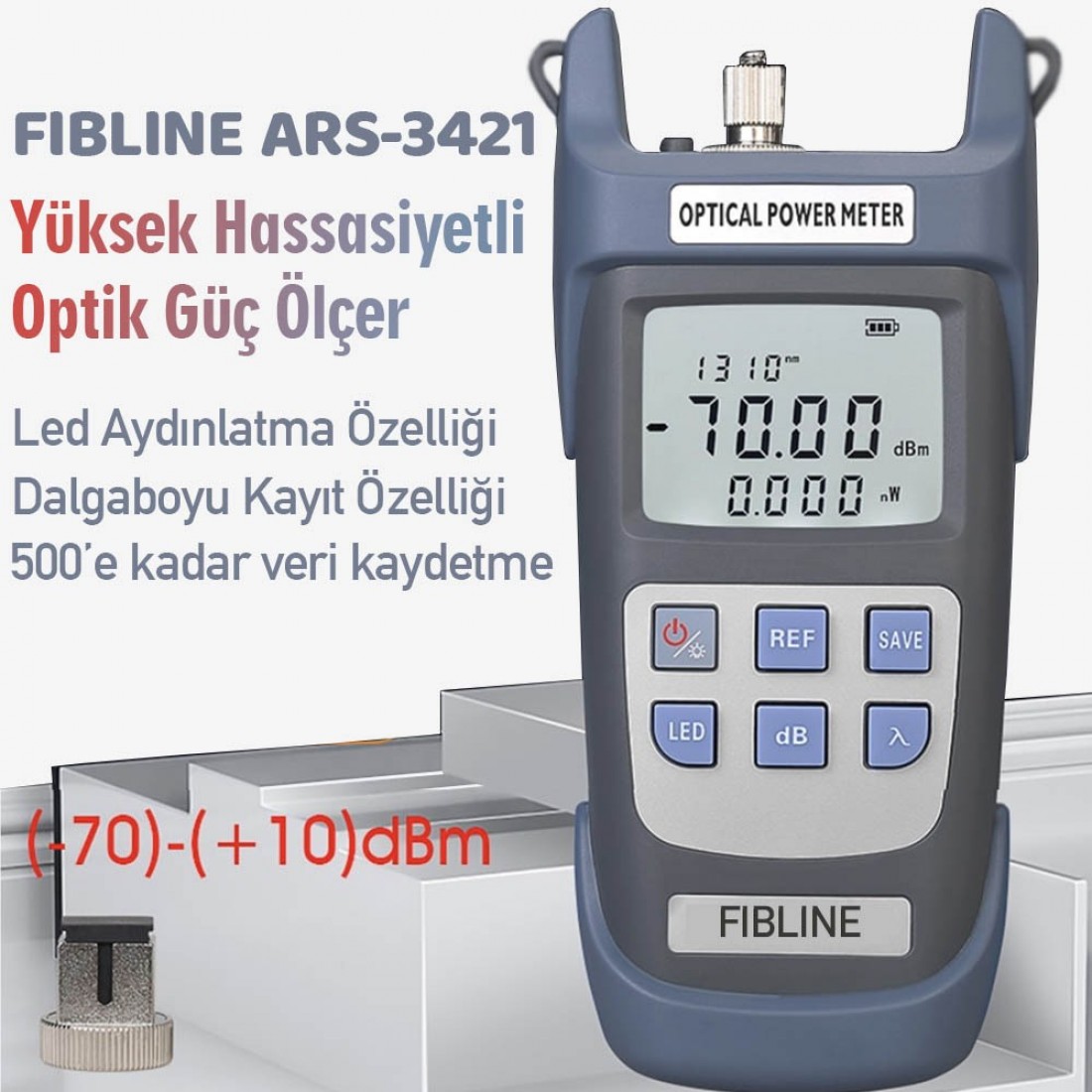

Bağlı teknik föy, ARS2134 ve ARS2135 için ayrı ölçüm aralıkları içerir. Bu sayfadaki ARS-3421 adıyla bu iki satır arasında kesin bir eşleştirme bulunmadığından, farklı modellerin sınırlarını birleştirerek tek bir değer sunmuyoruz. Özellikle yüksek güç seviyesiyle çalışacaksanız seçimden önce cihaz üzerindeki model bilgisiyle ilgili föy satırını birlikte kontrol edin.

Aynı nedenle pilin paket içeriğine dahil olduğu veya belirli bir çalışma süresi sağladığı varsayılmamalıdır. Siparişinizi değerlendirirken ölçüm aralığı, bağlantı adaptörü ve paket içeriği sizin uygulamanız açısından belirleyici başlıklardır. Doğru seçilmiş bir fiber optik power metre, düzenli tutulan ölçüm kayıtlarıyla birlikte kullanıldığında bakım kararlarını somut veriye dayandırır.
