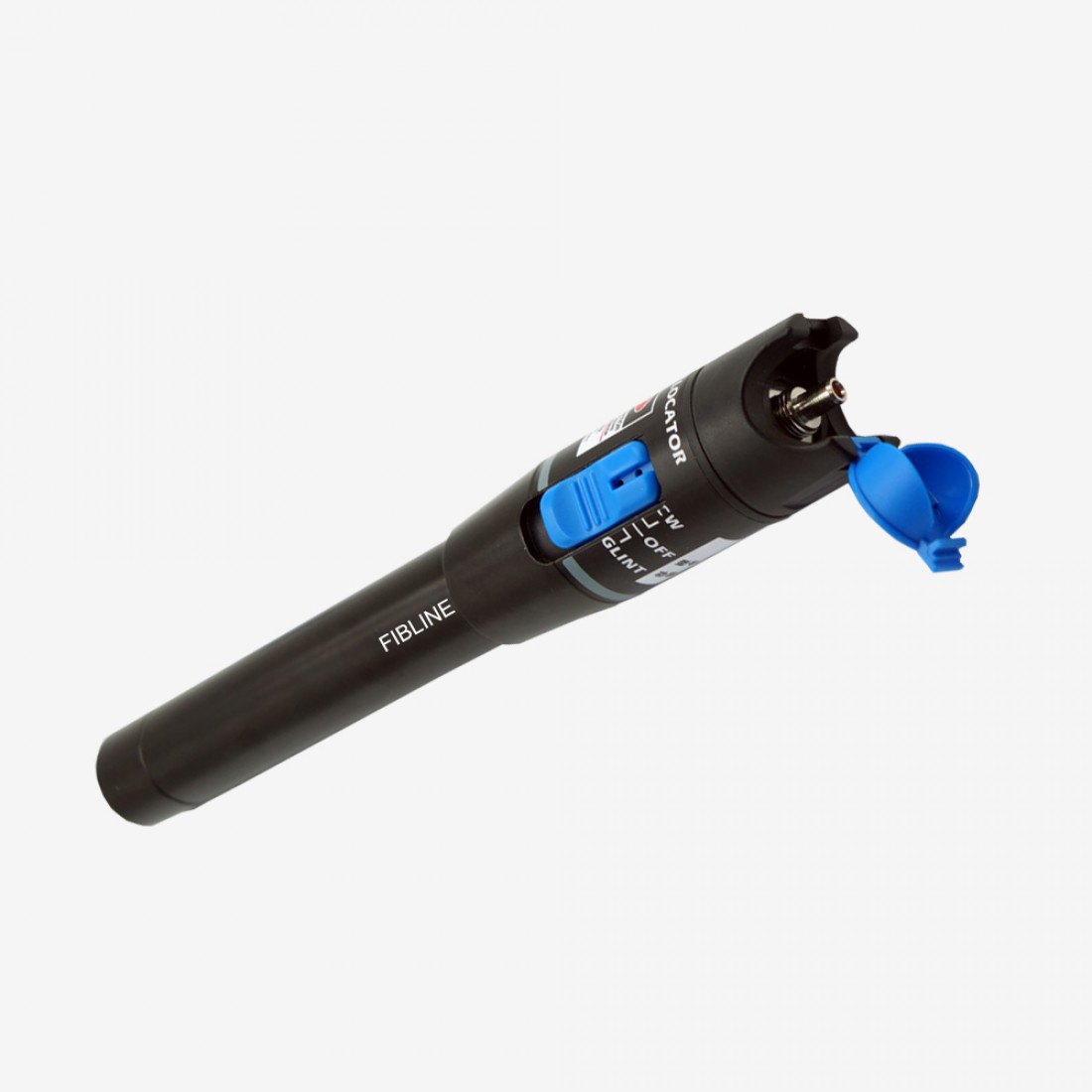

30 km Fiber Lazer Kalemi – Fibline VFL Kırık Bulucu

Fiber lazer kalemi seçerken kontrol edilecek hattın uzunluğu kadar bağlantı sayısı ve kabloya erişim de önemlidir. Fibline’ın 30 km VFL modeli, fiber yolunu görünür kırmızı ışıkla takip etmek ve erişilebilir noktalarda fiziksel sorunları incelemek için hazırlanmıştır. Teknik föyde bu seçenek için 0–30 km mesafe aralığı ve 30 mW üzeri çıkış gücü belirtilir.

30 km VFL ne zaman tercih edilir?

Birden fazla dağıtım noktasından geçen kabloda doğru fiberi eşleştirmek, bakım sırasında ilk yapılacak işlerden biridir. Test için ayrılan fiberin bir ucuna kırmızı ışık vererek karşı uçtaki hattı tanımlayabilirsiniz. Ek tepsisi veya açık bağlantı bölgesindeki belirgin ışık kaçakları, daha yakından incelenmesi gereken noktaları gösterebilir.

Ancak ürün adındaki 30 km, her kabloda aynı görünürlük elde edileceği anlamına gelmez. Ekler, konnektörler, kirlenme ve fiberin durumu ışığın ulaşmasını etkiler. Opak dış kılıfın altındaki bir kırık, dışarıdan görülmeyebilir. VFL ile bir bulguya ulaşamadığınızda hattı sağlam kabul etmek yerine uygun ölçüm cihazıyla kontrolü sürdürün.

Fiber lazer kalemi teknik özellikleri

Bu değerler ürünün bağlı VFL teknik föyündeki 30 km sütunundan alınmıştır. Aynı föydeki 1, 10, 15, 20 ve 25 km seçeneklerinin mesafe değerleri bu ürüne ait değildir.

Bağlantı ucunu önceden kontrol edin

Fiber arıza tespit işleminde doğru adaptör kullanmak, temiz bir bağlantı kadar önemlidir. Bu kalemin standart arayüzü 2,5 mm UPC olarak belirtilir. LC gibi 1,25 mm bağlantılarda uygun dönüştürücü gerekir; föyde gösterilen FC erkek–LC dişi adaptör ayrıca satın alınır. Farklı uçları zorlayarak birleştirmeyin ve yalnızca konnektör rengine bakarak uyum kararı vermeyin.

Kırmızı ışık kaynağı ile ölçüm cihazının farkı

VFL, İngilizcede visual fault locator adıyla anılır. Buradaki kontrol, gözlenebilen ışığa dayanır. Cihaz bir güç ölçer gibi dBm değeri vermez; OTDR gibi mesafe grafiği veya ek kaybı raporu üretmez. Hattın sonundaki ışığı gördükten sonra dahi proje kabulü için gereken kayıp ölçümleri ayrıca yapılmalıdır.

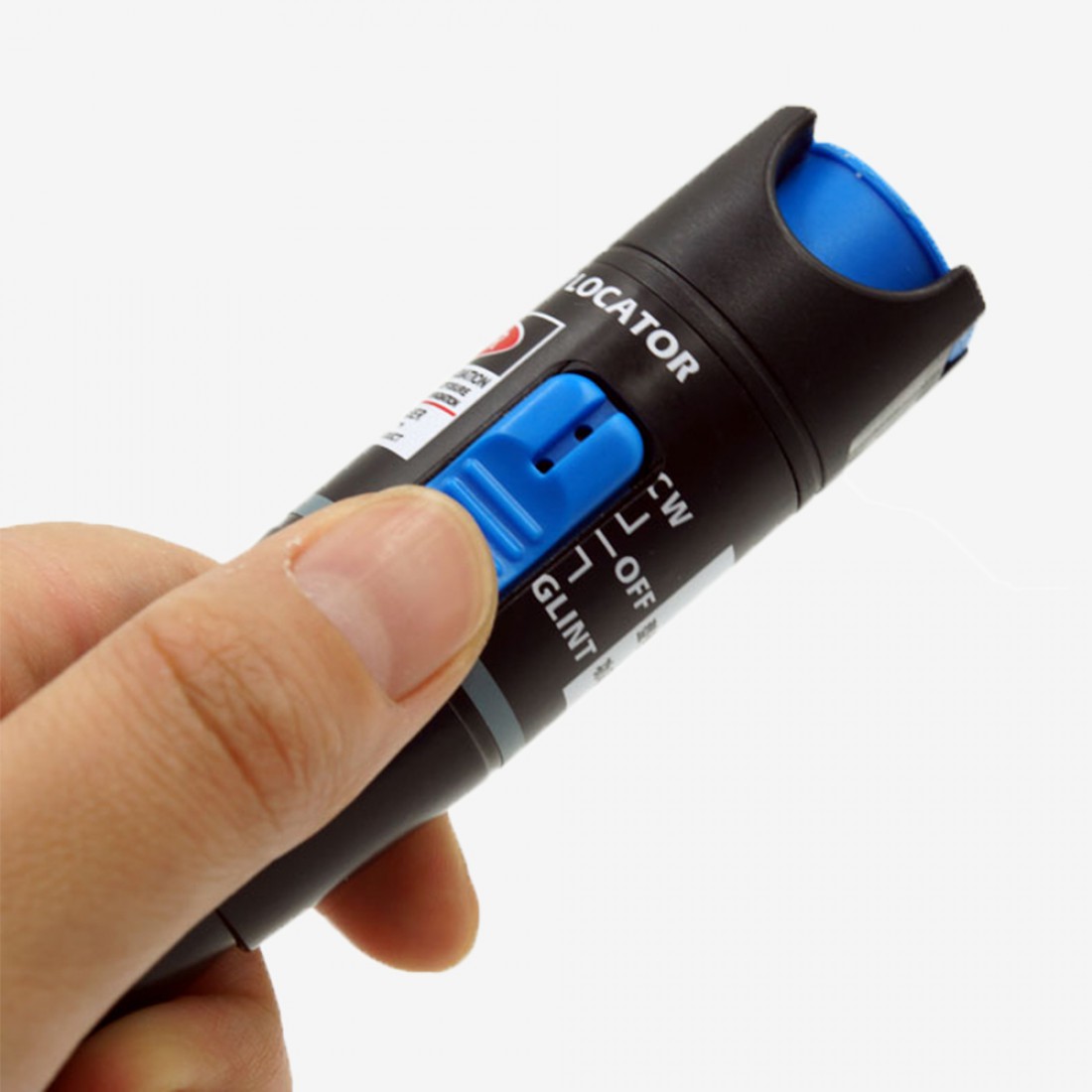

Sürekli CW ışığı, belirli bir ucu izlerken kullanabilirsiniz. Darbeli modda ışığın yanıp sönmesi, işaretin ortam ışığından ayrılmasını kolaylaştırabilir. Mod değişimi gövdedeki sürgüden yapılır; cihazı çantaya kaldırmadan önce OFF konumuna getirin.

Sahada kullanım sırası

1. Kontrol edilecek fiberi belirleyin ve aktif cihazlardan ayırın.
2. Kalem kapalıyken temiz konnektörü uygun arayüze bağlayın.
3. Işığı insana yöneltmeden seçtiğiniz modda kontrolü yapın.
4. İşlem sonunda cihazı kapatın, bağlantıyı ayırın ve kapağı kapatın.

Lazer çıkışına veya fiber ucuna doğrudan bakmayın; optik büyüteçle ışığı incelemeyin. Yüksek çıkış gücü, güvenli bağlantı ve çalışma alışkanlıklarının önemini artırır.

Kısa tesisatlarda çalışıyorsanız 1 km VFL test kalemini de değerlendirebilirsiniz. Farklı cihazlarda gücün ve mesafe tanımının nasıl birlikte verildiğini görmek için VFL üretici kullanım kılavuzu yararlı bir karşılaştırma sunar; başka modelin menzilini bu ürünün garantisi olarak kullanmayın.
