Fiber Optik Lazer Işık Kaynağı 1 km – VFL Test Kalemi

Fiber optik lazer ışık kaynağı, bir kablonun hangi uca gittiğini bulmak ve erişilebilir bölümlerdeki ışık kaçaklarını kontrol etmek için kullanılır. Fibline’ın 1 km VFL test kalemi, kısa fiber hatlarda süreklilik kontrolünü görünür kırmızı ışıkla yapmanızı sağlar. Dağıtım kutusunda birbirine benzeyen uçları ayırırken veya yeni sonlandırdığınız bağlantıyı kontrol ederken pratik bir yardımcıdır.

VFL test kalemiyle kısa hat kontrolü

Test edilecek fiberi aktif ekipmandan ayırdıktan sonra uygun konnektörü kalemin çıkışına bağlayın. Karşı uçta kırmızı ışığın görülmesi, doğru fiberi takip etmenize yardımcı olur. Kılıfın ışığı geçirdiği erişilebilir noktalarda belirgin bir kırmızı parıltı görülmesi ise kırık veya aşırı bükülme şüphesini incelemek için bir işarettir. Kalın ya da opak kılıf, bu parıltının dışarıdan görülmesini engelleyebilir.

Bu modelin föyünde belirtilen mesafe aralığı 0–1 km’dir. Gerçek görünürlük; fiberin durumuna, bağlantılardaki kayıplara ve ortam aydınlığına bağlıdır. Mesafe bilgisi, her koşulda bir kilometredeki arızanın dışarıdan görüleceği anlamına gelmez.

650 nm kırmızı ışık ve iki çalışma seçeneği

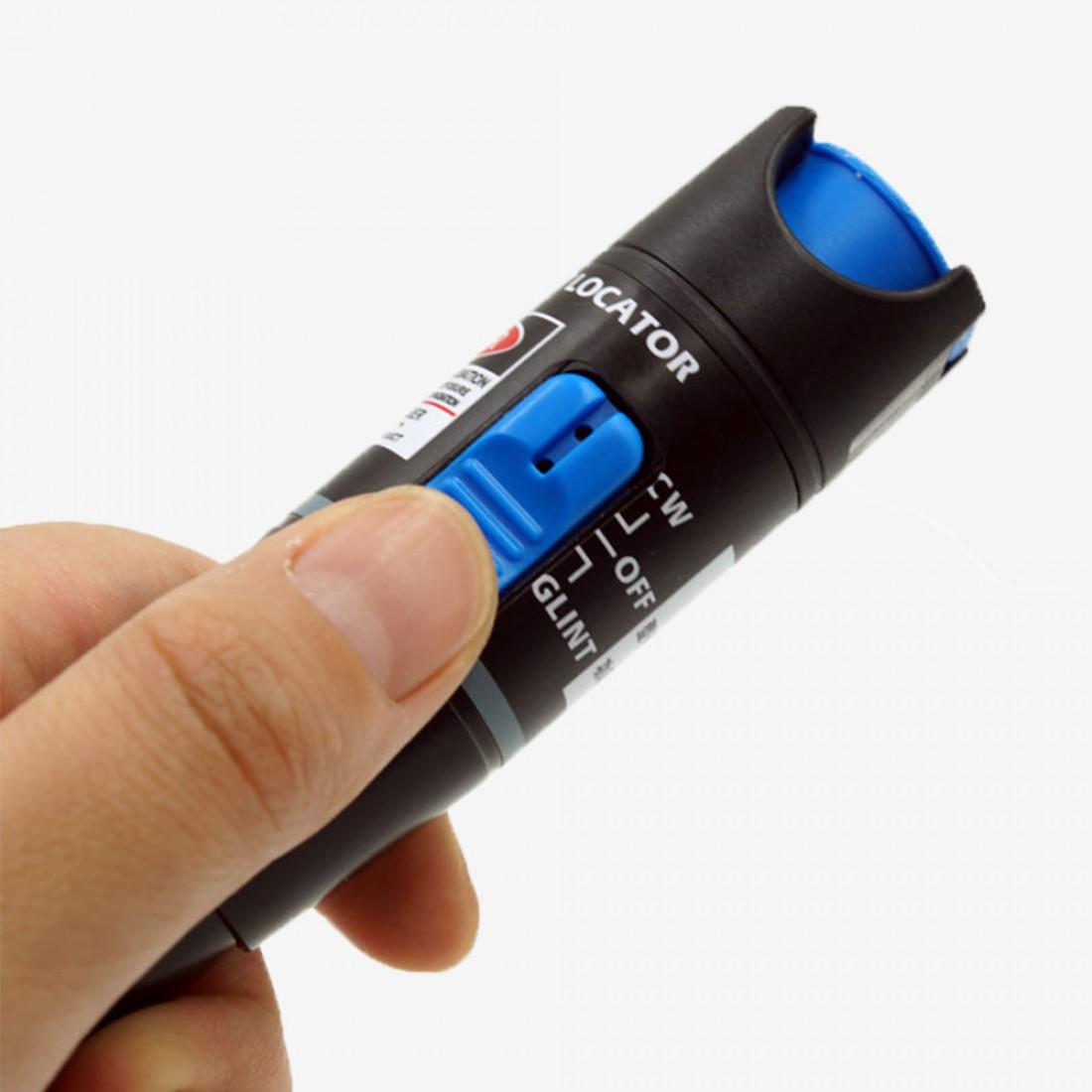

Fiber kırık bulucu, sürekli ışık için CW modunda veya 2 Hz darbeli modda çalışır. Sürekli ışık bir ucu takip etmeyi kolaylaştırırken yanıp sönen ışık, kontrol ettiğiniz noktadaki işareti ayırt etmenize yardımcı olabilir. Fotoğraftaki sürgü üzerinde CW, OFF ve GLINT konumları yer alır; kullanım sonunda kalemi OFF konumuna alın.

LC bağlantı için adaptör seçimi

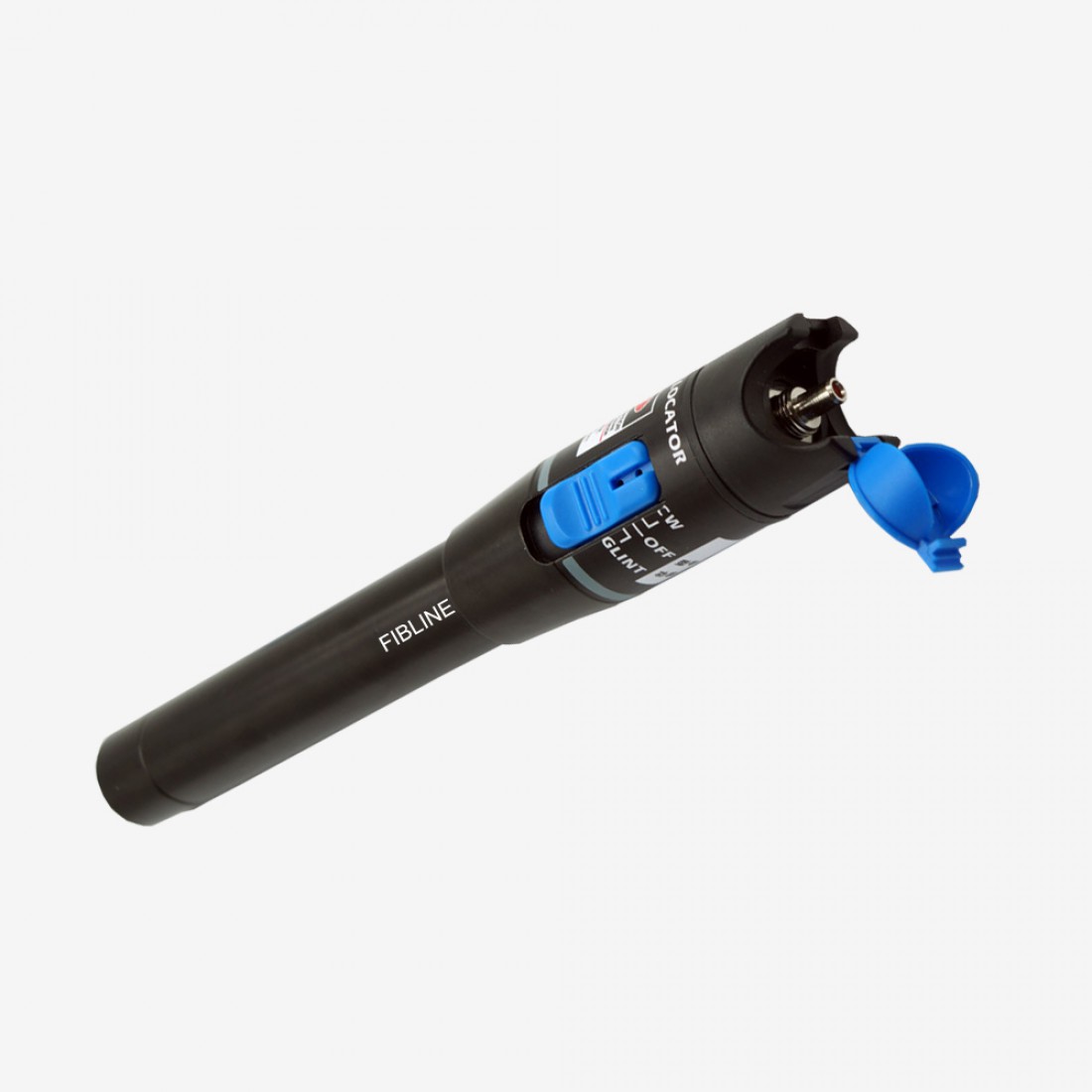

Kalemin standart çıkışı 2,5 mm arayüze sahiptir. 1,25 mm LC bağlantı üzerinde çalışacaksanız uygun dönüştürücü gerekir. Föyde FC erkek–LC dişi dönüştürücünün ayrı satın alınan aksesuar olduğu belirtilir. Konnektörün yalnızca dış şeklini değil, ferül çapını ve uç yüzey uyumunu da kontrol edin; bağlantıyı zorlayarak takmayın.

Görsel hata bulucu hangi ölçümü yapar?

Bu cihazın yaptığı kontrol görseldir: fiber yolunu takip etmeye ve bazı fiziksel sorunları fark etmeye yardımcı olur. Hat kaybını dB cinsinden ölçmez, arızanın kaç metrede olduğunu ekranda göstermez. Sayısal kayıp ölçümü için uygun ışık kaynağı ve optik güç ölçer; mesafeye bağlı olay analizi için OTDR kullanılır. Bir uçta ışık görmek, hattın tüm performans şartlarını karşıladığını tek başına kanıtlamaz.

İngilizce kataloglarda bu ürün grubu visual fault locator veya fiber optic laser pen olarak geçer. Model seçerken yalnızca güç veya mesafe adını karşılaştırmak yerine bağlantı arayüzünü ve yapacağınız kontrolü birlikte değerlendirin.

Kullanmadan önce

Lazer çıkışına veya bağlı fiberin ucuna doğrudan bakmayın. Fiber uçlarını insana yöneltmeyin; bağlantıyı cihaz kapalıyken yapın. Temiz konnektörlerle çalışın ve işlem bittiğinde koruyucu kapağı kapatın.

Ayrıntılı model tablosu için kalem tipi VFL teknik föyünü inceleyebilirsiniz. Daha uzun hatlar için 10 km fiber lazer kalemi seçeneğini, ölçüm yöntemi hakkında bilgi için VFL kullanım örneğini karşılaştırabilirsiniz.
