LinoveX Fiber Optik Power Meter – 5 mW VFL ve RJ45 Test Cihazı

Fiber Optik Power Meter ile Fiber ve RJ45 Kontrolü

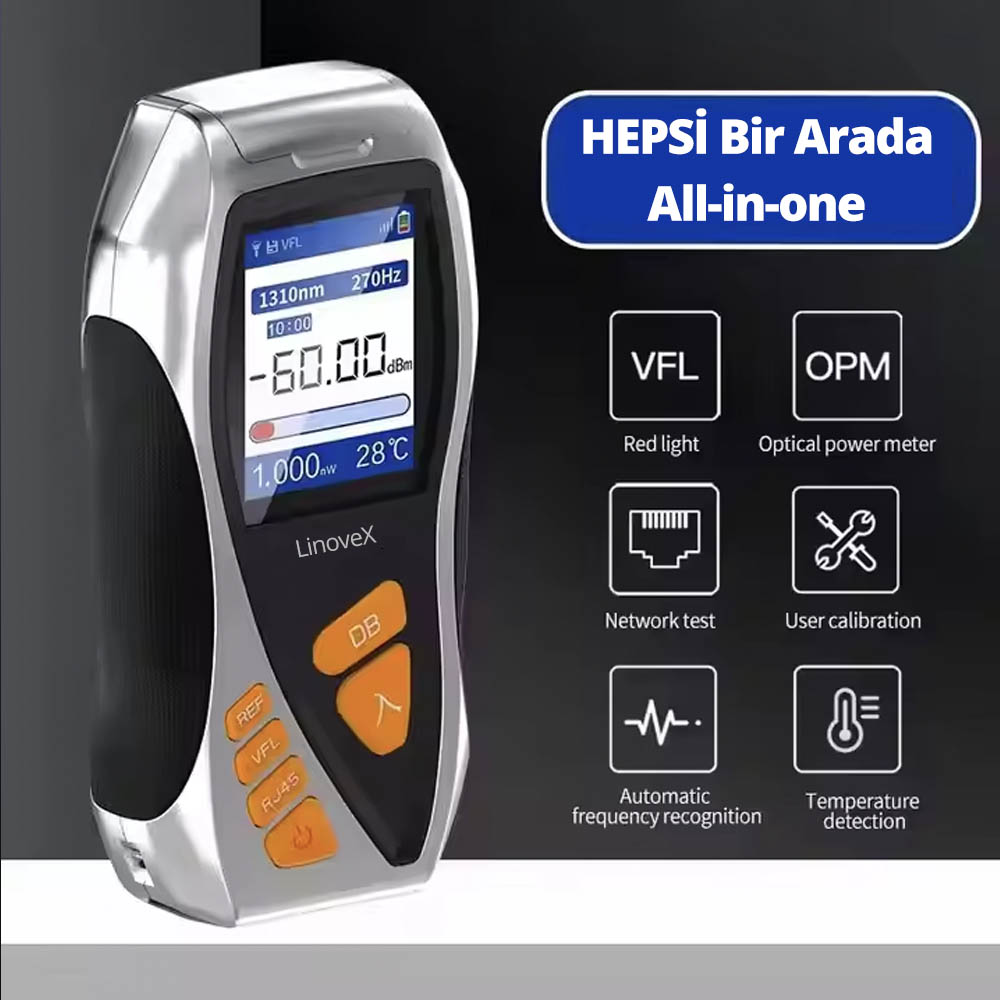

Bir kurulumda önce fiberden gelen gücü ölçmek, ardından doğru ucu bulmak ve bakır bağlantıyı kontrol etmek gerekebilir. LinoveX fiber optik power meter, bu üç iş için ayrı cihaz taşıma ihtiyacını azaltır. OPM bölümü optik güç seviyesini gösterir; 5 mW VFL, fiber boyunca gönderdiği görünür ışıkla uç eşleştirmeye ve erişilebilir noktaların incelenmesine yardımcı olur. RJ45 kablo testi ise bakır bağlantıların kontrolü için ayrı bir çalışma modudur.

Ürünü seçerken hangi ölçüme ihtiyaç duyduğunuzu ayırmak önemlidir. Ekranda ışık gücünü görmek, internet hızının ölçüldüğü anlamına gelmez. Benzer şekilde VFL ile ışık görmek, hattın toplam kaybının uygun olduğunu tek başına kanıtlamaz. Her işlev farklı bir soruya cevap verir.

Optik güç ölçer: doğru dalga boyunda okuma

Optik güç ölçer bölümünde 850, 980, 1300, 1310, 1490, 1550 ve 1625 nm kalibrasyon seçenekleri bulunur. Ölçümden önce kaynak dalga boyuyla uygun seçeneği eşleştirin. Örneğin 1310 nm bir kaynağı kontrol ederken cihazı farklı dalga boyunda bırakmak, sonuçların yorumlanmasını güçleştirir. InGaAs algılayıcı ve 0,01 dBm ekran çözünürlüğü teknik föyde belirtilmiştir; ekran çözünürlüğü ölçüm doğruluğuyla aynı kavram değildir.

Mutlak güç değerini dBm cinsinden okursunuz. Bir bağlantının kaybını değerlendirmek içinse uygun ve kararlı bir optik kaynakla referans kurulması gerekir. Cihazdaki 5 mW VFL’yi, 1310 veya 1550 nm kayıp ölçümünde kullanılan kalibre edilmiş ışık kaynağının yerine kullanmayın. İngilizce ürün sınıflandırmasındaki optical power meter ifadesi burada alıcıya ulaşan optik gücü ölçen bölümü anlatır.

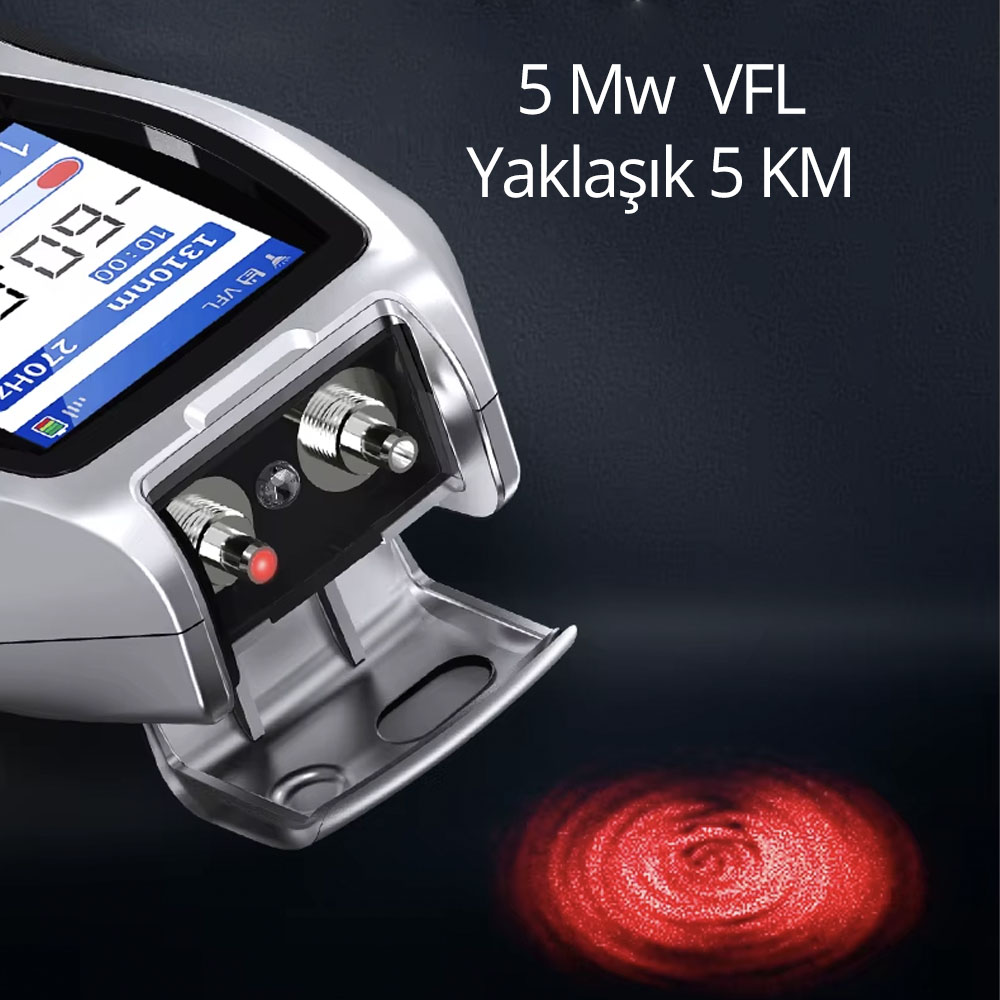

5 mW VFL ile uç eşleştirme

Etiketi eksik bir fiberi dağıtım kutusunda ayırt etmek veya kısa bir bağlantıyı gözle incelemek istediğinizde VFL moduna geçebilirsiniz. Kırmızı ışığın diğer uçta görülmesi, aradığınız fiberi tanımanıza yardımcı olur. Kılıfın yapısı ve arızanın bulunduğu yer, ışık sızıntısının dışarıdan görülüp görülemeyeceğini etkiler. Bu nedenle gömülü veya kapalı bir güzergâhtaki her arızanın görünür hale gelmesi beklenmemelidir.

Fiber ucuna veya VFL çıkışına doğrudan bakmayın. Testi aktif cihazlardan ayrılmış uygun bir hat üzerinde yürütün; kullanılmayan portları kapaklarıyla koruyun. Mesafe bilgisi ve olay grafiği gerekiyorsa Mini 1000 OTDR gibi farklı bir ölçüm yaklaşımı gerekir.

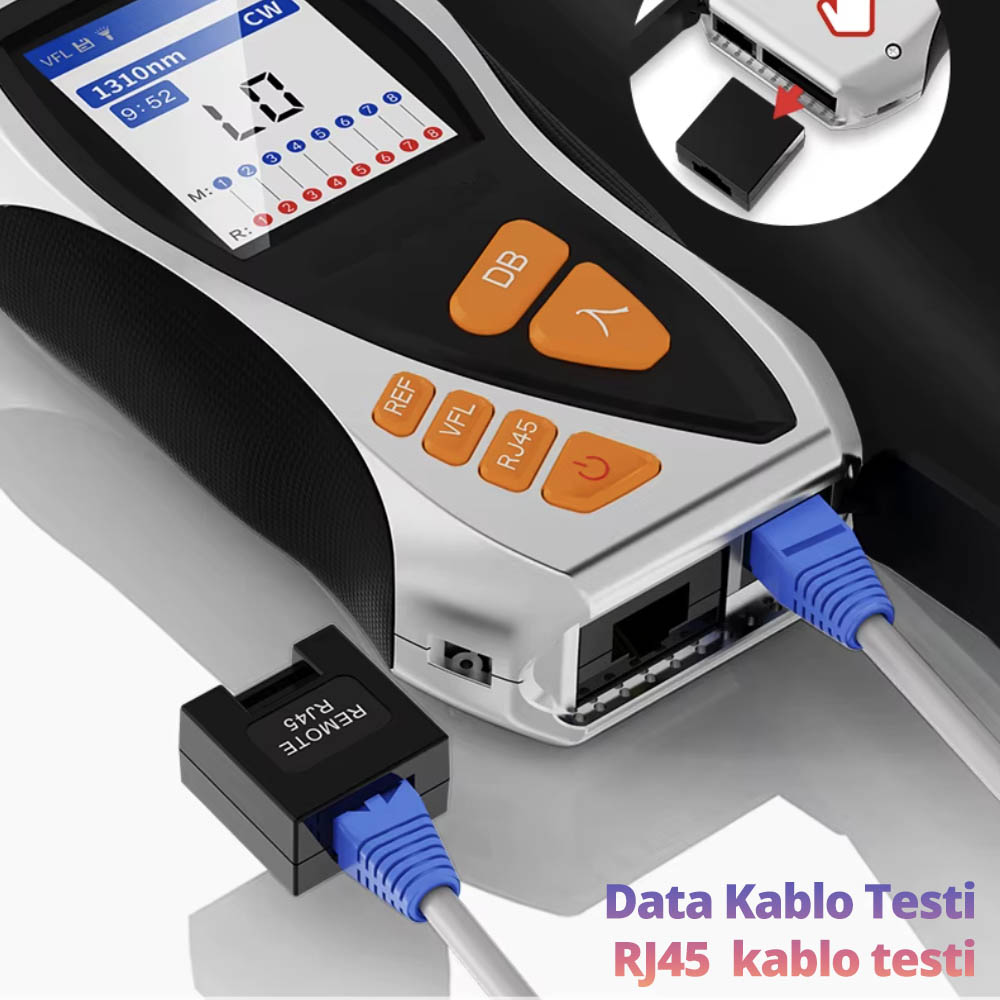

RJ45 kablo test cihazı hangi işi görür?

RJ45 kablo test cihazı işlevi, aynı çalışma noktasındaki bakır kablolama kontrolünü de bu gövde üzerinden yapabilmenizi sağlar. Fiber sonlandırmanın yanında Ethernet kablosuyla çalışan ekipler için pratik bir tamamlayıcıdır. Bu işlevi bir ağ sertifikasyon cihazı, bant genişliği ölçümü veya internet bağlantısı hız testi olarak değerlendirmeyin. Kablonun bağlantı kontrolü ile bir kurulumun kategori standartlarına uygunluğunu belgelendirmek farklı işlemlerdir.

Teknik özellikler ve bağlantı hazırlığı

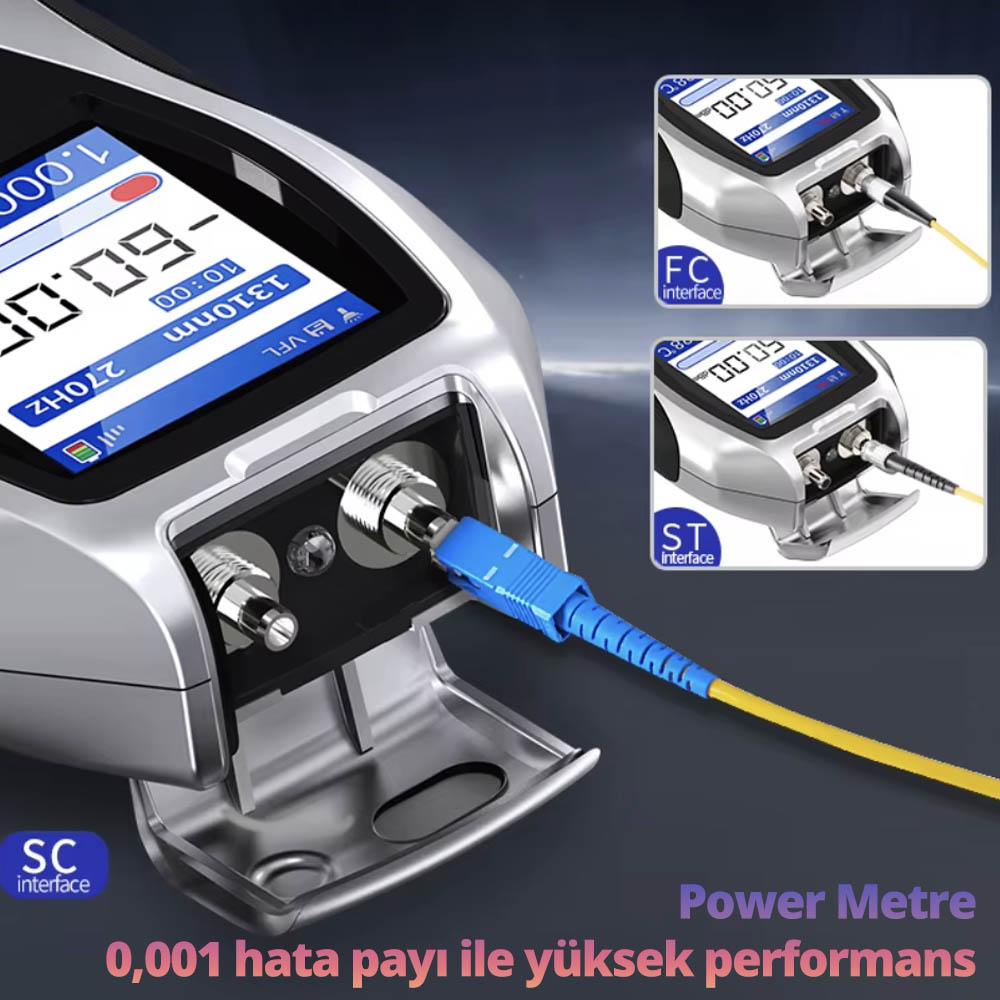

Bağlantıdan önce konnektör tipini ve uç yüzeyini kontrol edin; yalnızca SC adı üzerinden APC/UPC uyumu varsaymayın. Temiz olmayan bir bağlantı, ölçüm sonucunu etkileyebilir. Tekrarlı ölçümlerde aynı referans kablosunu ve aynı dalga boyu ayarını kullanmak, sonuçları karşılaştırmayı kolaylaştırır. Saha çantanızı hazırlarken ölçüm cihazının yanında uygun bağlantı kablosu ve temizlik malzemesini de planlayın.
