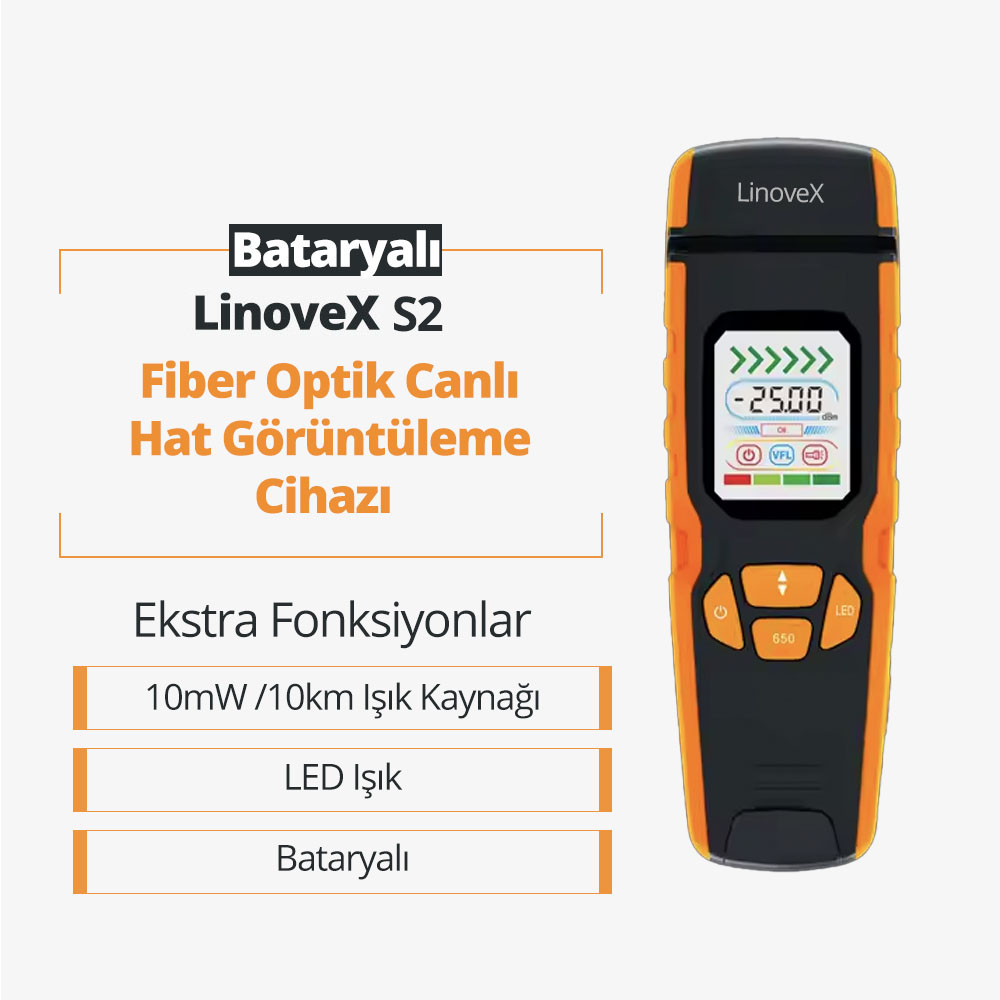

Canlı Fiber Tespit Cihazı LinoveX S2 – 10 mW VFL ve LED

Canlı fiber tespit cihazı, bakım öncesinde hangi fiberde optik sinyal bulunduğunu kontrol etmeye yardımcı olur. LinoveX S2, algıladığı sinyalin yönünü sol/sağ göstergeleriyle bildirir ve uygun test tonlarını tanır. Şarjlı gövdesinde ayrıca 10 mW VFL ile LED aydınlatma bulunur; böylece hat tanımlama ve görsel kontrol araçlarını birlikte taşıyabilirsiniz.

Fiber tanımlayıcı ile doğru hattı ayırın

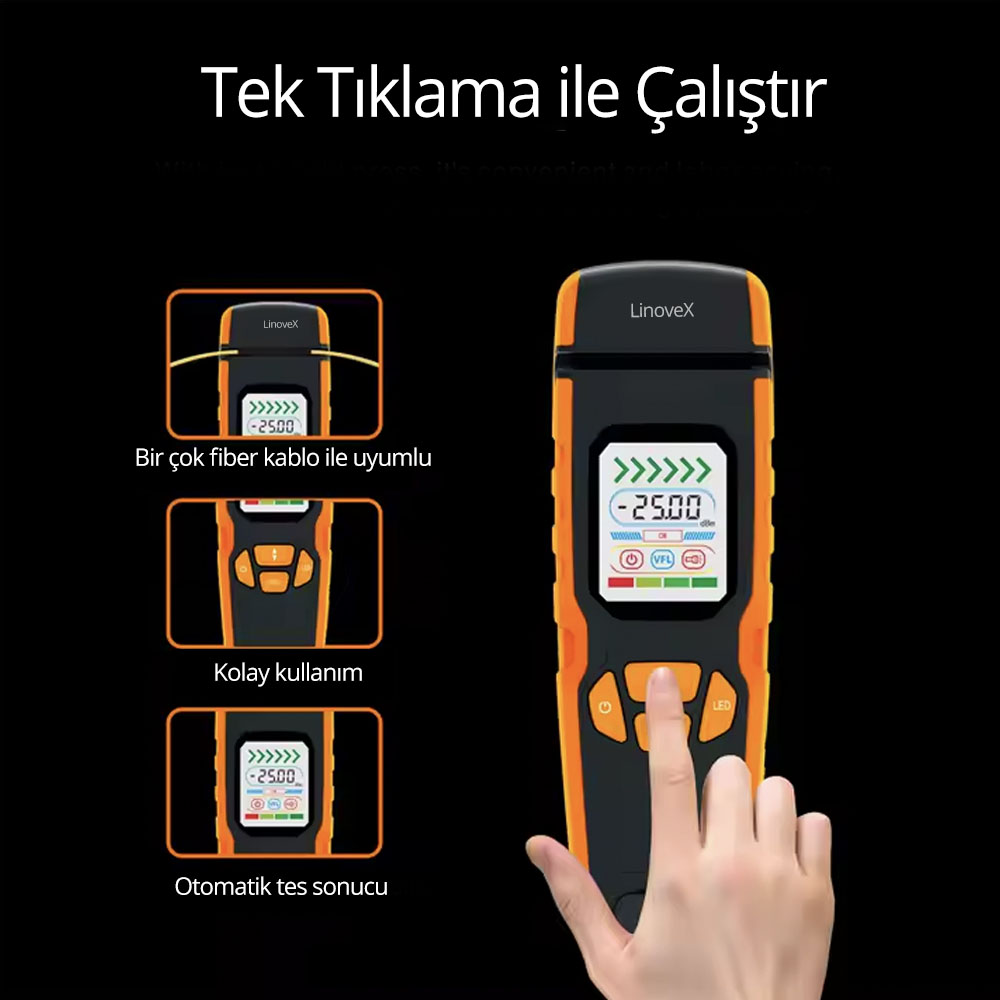

Dağıtım kutusunda benzer renkte veya eksik etiketlenmiş fiberlerle karşılaştığınızda, müdahale edeceğiniz hattı tanımak gerekir. Fiber tanımlayıcı, uygun çapa sahip fiberi algılama bölümüne yerleştirerek sinyal kontrolü yapmanızı sağlar. Ekrandaki yön göstergesi, algılanan ışığın hangi yönde ilerlediğini anlamanıza yardımcı olur.

Bu cihaz veri paketlerini, abone kimliğini veya internet hızını göstermez. “Canlı hat görüntüleme” ifadesi burada fiberdeki optik sinyalin algılanmasını anlatır; bir kamera görüntüsü veya ağ trafiğinin içeriği söz konusu değildir. Bir sinyal görülmediğinde de fiberi hemen boş kabul etmeyin: düşük güç, fiber tipi ve yerleşim koşulları algılamayı etkileyebilir.

Canlı fiber tespit cihazı ölçüm koşulları

Aralıkları karşılaştırırken yanlarındaki koşulları da okuyun. 0,9 mm fiberde ve belirli bir dalga boyunda verilen duyarlılığı, bütün kablo çaplarında aynı sonuç alınacakmış gibi değerlendirmek doğru değildir. Cihazın algılama aralığı, bir OTDR’nin ölçebileceği mesafeyle de aynı kavram değildir.

Fiber trafik dedektörü ve test tonu

S2; CW sinyalinin yanında 270 Hz, 1 kHz ve 2 kHz test tonlarını tanır. Uygun ton veren bir kaynakla çalışırken, aradığınız fiberi bu işaretten ayırt edebilirsiniz. Ton algılama özelliği, bağlantıların çok olduğu bir panelde yalnızca gözle kablo takip etmeye göre ek bilgi sağlar. Sonucu hat etiketleri ve saha kayıtlarıyla birlikte değerlendirin.

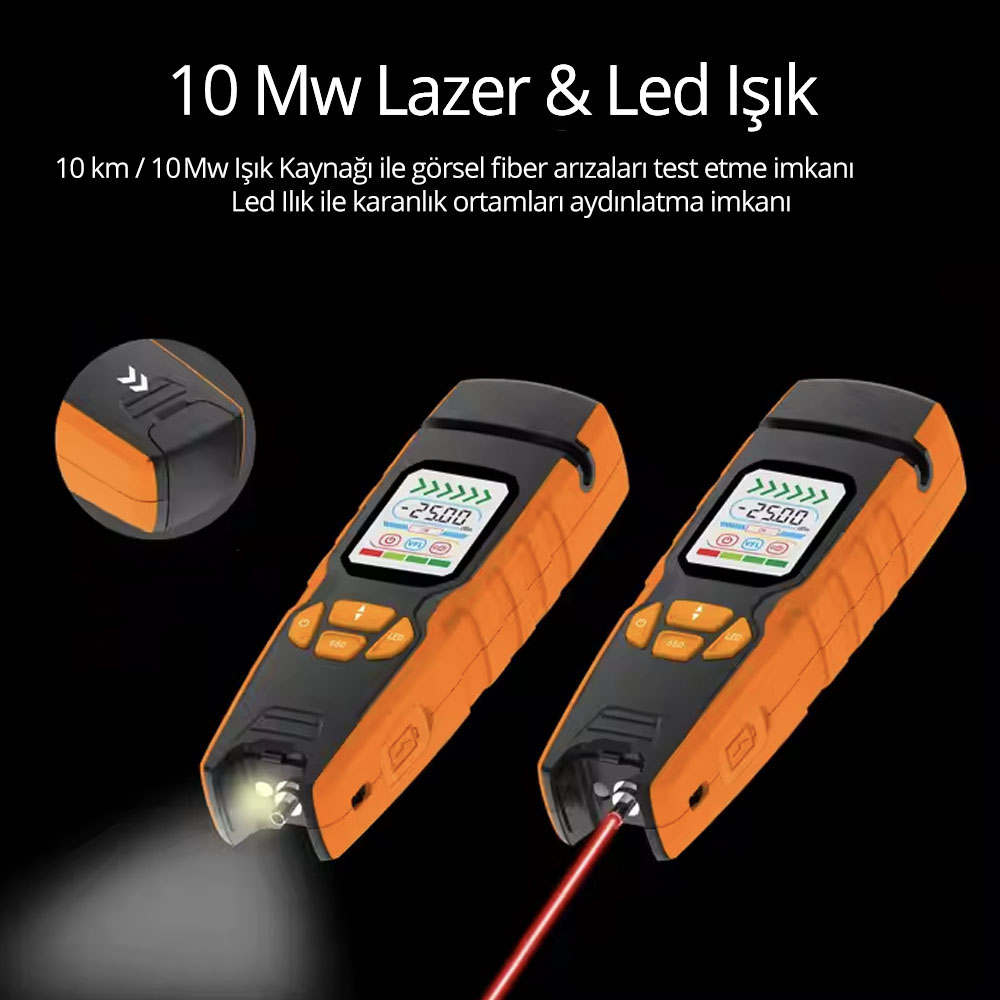

Dahili 10 mW VFL ne için kullanılır?

VFL, ayrı bir görsel test işlevidir: uygun şekilde ayrılmış fibere kırmızı ışık göndererek uç eşleştirme ve erişilebilir hata noktalarını kontrol etmenizi sağlar. Canlı sinyal algılama ile VFL çıkışını birbirine karıştırmayın. Aktif ekipmana bağlı bir hatta rastgele test ışığı vermeyin; VFL bağlantısını ilgili hat için uygun test koşullarında yapın.

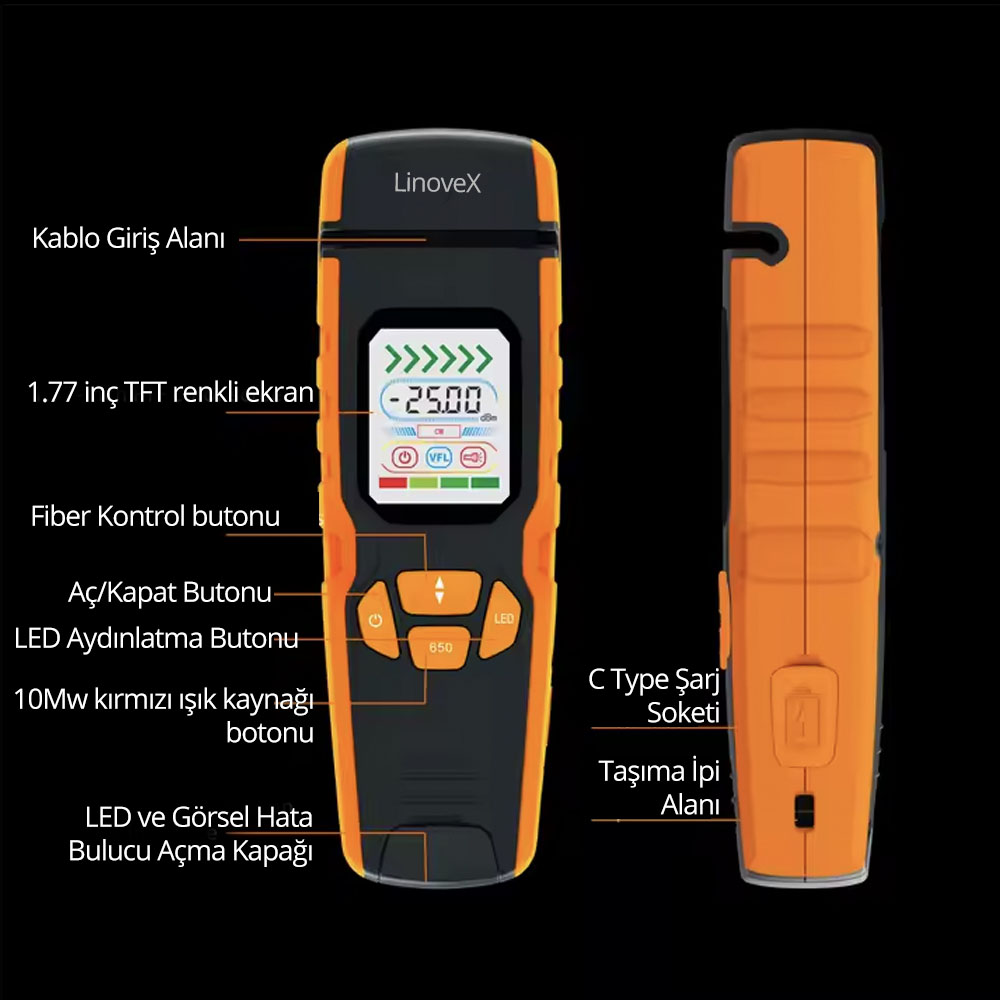

LED aydınlatma ise bağlantı bölgesini görmeye yardımcı olur. Fotoğraftaki LED ve VFL kumandaları farklı amaçlar taşır. Lazer çıkışına veya bağlı fiberin ucuna doğrudan bakmayın; LED düğmesiyle çalışıyor olmanız diğer optik portların da güvenli olduğu anlamına gelmez.

Satın almadan önce kontrol edilecekler

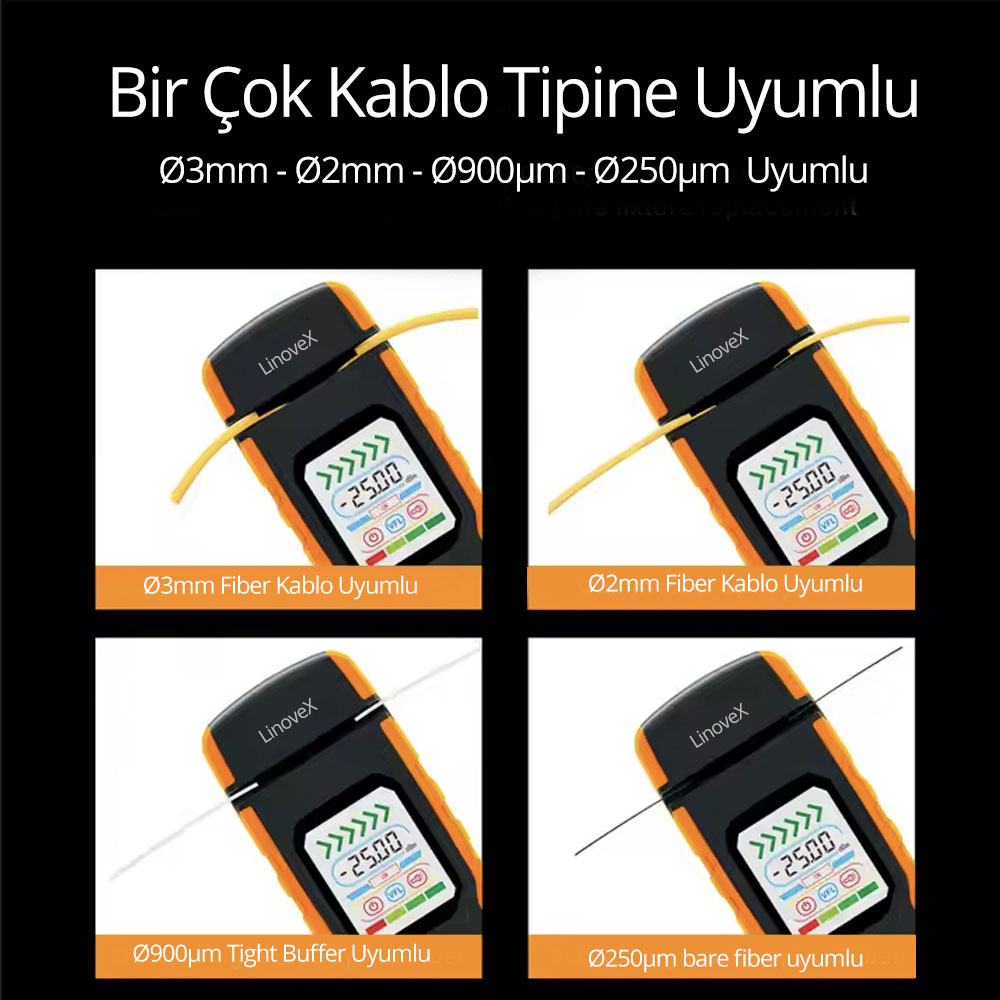

• Kontrol edeceğiniz fiberin dış çapını ve algılama bölümüne uygunluğunu belirleyin.
• İhtiyacınızın canlı sinyal tanımlama mı, sayısal güç ölçümü mü, yoksa mesafeye bağlı arıza analizi mi olduğunu ayırın.
• Algılama aralıklarını kendi hattınızın dalga boyu ve güç seviyesiyle karşılaştırın.
• Şarj için föyde belirtilen 5 V beslemeyi kullanın.

İngilizce kaynaklarda optical fiber identifier veya live fiber detector olarak geçen bu cihaz grubunda, modelden modele algılama koşulları değişebilir. Bu ürüne ait sayısal bilgiler LinoveX S2 teknik föyünde yer alır. Karşılaştırmalı yöntem bilgisi için fiber identifier üretici föyünü inceleyebilirsiniz.

Mesafeye göre olay analizi gerekiyorsa Mini OTDR fiber test cihazına, yalnızca görsel uç kontrolü gerekiyorsa 10 km VFL test kalemine bakabilirsiniz.
