Fiber Optik Ek Kaseti

Fiber optik ek kaseti ile kutu içinde düzenli yerleşim

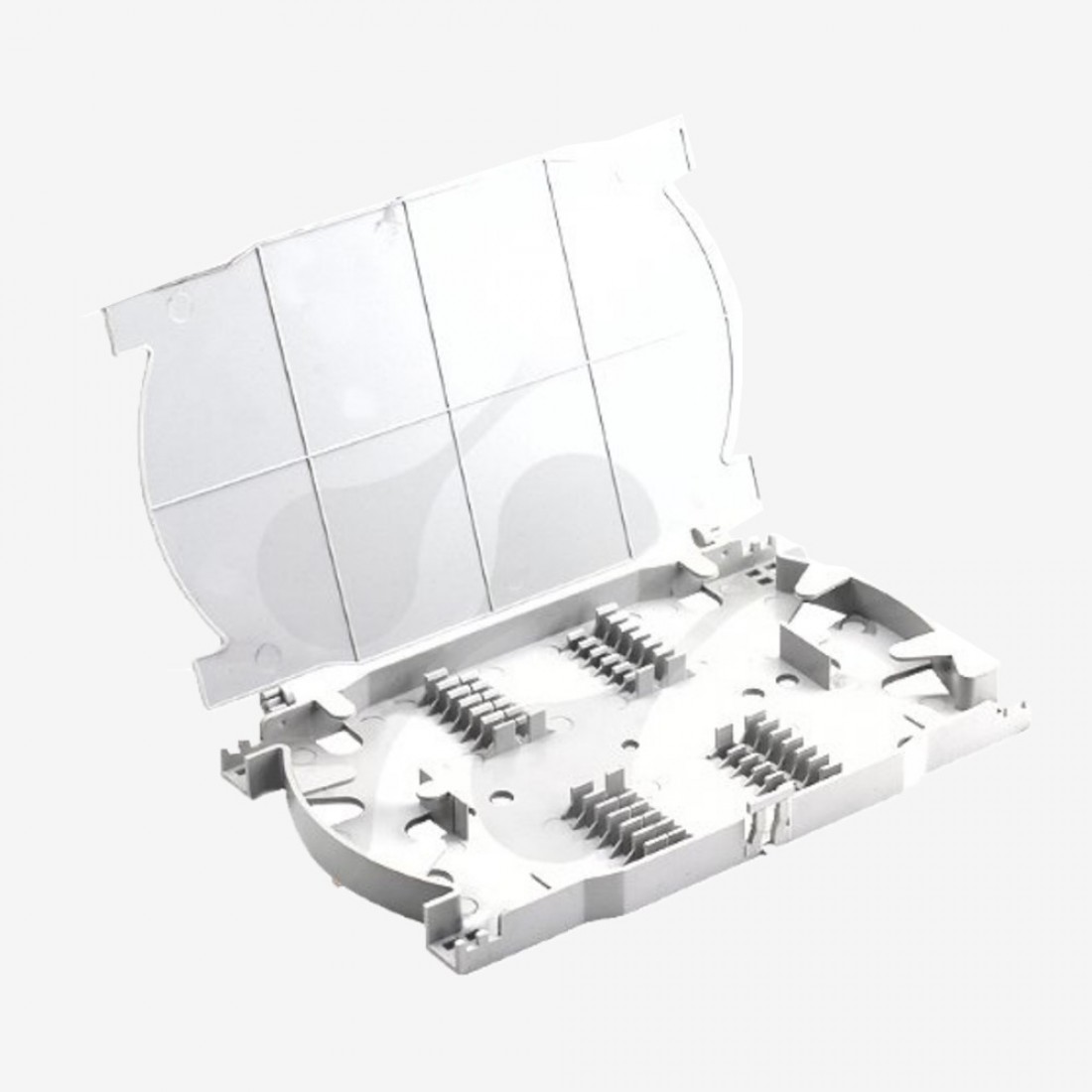

Fiber optik ek kaseti, sonlandırma veya ek kutusunun içinde fiber birleşimlerini düzenlemek için kullanılır. Fotoğraftaki modelde yukarı açılan kapak, tabana yerleştirilmiş ek tutucuları ve çevre boyunca kıvrılan yönlendirme kanalları görülür. Bu alanlar, ek koruyucuların ve bağlantı çevresinde bırakılan fiber payının ayrı yerlerde tutulmasına yardımcı olur.

Kutu açıldığında hangi fiberin hangi eke gittiğini takip edebilmek, ilk kurulum kadar sonraki bakım için de önemlidir. Birbirinin üzerine gelişigüzel bırakılmış fiberler yerine, girişten ek noktasına kadar izlenebilir bir yerleşim oluşturun. Kaseti seçerken yalnız gövdenin kutuya sığmasına değil, bağlantılara erişim bırakmasına da bakın.

Fiber ek tepsisi seçerken üç uyumu kontrol edin

İlk kontrol kutunun iç ölçüleridir. Fiber ek tepsisi yerleştirildiğinde kapak rahatça açılabilmeli; kutunun kendi kapağı da kasete veya fiberlere baskı yapmadan kapanmalıdır. Tabanın sabitleme noktaları, mevcut kutudaki bağlantı düzeniyle eşleşmelidir. Görünüşü benzer iki kasetin montaj aralıkları aynı olmayabilir.

İkinci kontrol ek koruyucunun uzunluğu ve kalınlığıdır. Tutucuya çok gevşek oturan bir koruyucu yerinden çıkabilir; zorlanarak yerleştirilen parça ise çevredeki fiberleri sıkıştırabilir. Kullanacağınız koruyucuyu ve kaset yuvasını birlikte değerlendirin. Bu ürünün kesin yuva ölçüsü doğrulanmadan herhangi bir makaron boyu için koşulsuz uyumluluk kabul edilmemelidir.

Üçüncü kontrol, fiberin izleyeceği yoldur. Giriş noktasından tutucuya ulaşırken keskin dönüş oluşturmayan ve kapağın hareketinden etkilenmeyen bir güzergâh planlayın. İzin verilen en küçük bükülme yarıçapını kullanılan fiberin teknik belgesinden kontrol edin; kasetin dış şekli tek başına bu değeri belirlemez.

Fiber düzenleme kaseti nasıl kullanılır?

Fiber düzenleme kaseti montajından önce kutunun içini temizleyin ve kasetin yerleşimini boş halde deneyin. Ek işlemi tamamlanan fiberlerin koruyucularını uygun yuvalara alın. Artan fiber payını kanal boyunca, çekiştirmeden ve üst üste baskı oluşturmayacak biçimde yerleştirin. Tutucuların görevi birleşim bölgesini düzenlemektir; dış kablonun çekme kuvveti kutunun uygun sabitleme noktasında karşılanmalıdır.

Yerleşim tamamlanınca kapağı yavaşça kapatın. Fiberin menteşe, kenar veya kilit bölümünde kalmadığını kontrol edin. Etiketleme yaparken kablo numarasıyla ek sırasını eşleştirin. Daha sonra tek bir bağlantıya müdahale gerektiğinde diğer ekleri gereksiz yere hareket ettirmeden çalışabilmek için erişim payı bırakın.

Splice tray hangi parçayı ifade eder?

İngilizce kataloglarda splice tray veya fiber splice tray adı, fiber eklerini tutan bu tür iç düzenleme parçaları için kullanılır. Buradaki kaset, MTP/MPO bağlantısını LC portlarına dağıtan hazır konnektörlü modül değildir. Fiberleri kendi başına birleştirmez; oluşturulan eklerin kutu içinde düzenlenmesini sağlar.

Mekanik yöntemle bağlantı kurmayı planlıyorsanız fiber optik mekanik ek parçasının gövde ölçüsünü de ayrıca kontrol edin. Mekanik ek gövdesi ile füzyon ek koruyucusu aynı biçimde olmadığından, birine uygun tutucu diğerini mutlaka kabul edecek diye düşünmeyin.

Siparişten önce gerekli bilgiler

• Kasetin takılacağı kutunun modeli ve iç montaj alanı.
• Ek koruyucuların uzunluğu, kalınlığı ve yerleştirme biçimi.
• Düzenlenecek ek sayısı ve sonraki bakım için bırakılacak erişim alanı.
• Kaset kapağı açıkken ve kapalıyken fiberin güvenli güzergâhı.

Fotoğrafta dört tutucu grubu görünse de bu sayı tek başına kesin fiber kapasitesini vermez. Kapasiteyi, ölçüyü ve üst üste montaj uygunluğunu sipariş öncesinde model bazında doğrulayın. Böylece kutunun içinde sonradan uyarlama yapma ihtiyacını azaltabilir, ekleri ilk kurulumdan itibaren düzenli tutabilirsiniz.
