8 Port Fiber Optik Dağıtım Kutusu GPON – ODK – Mini – 2 Giriş 8 Çıkış

8 port mini ODK ile kat dağıtımını düzenleyin

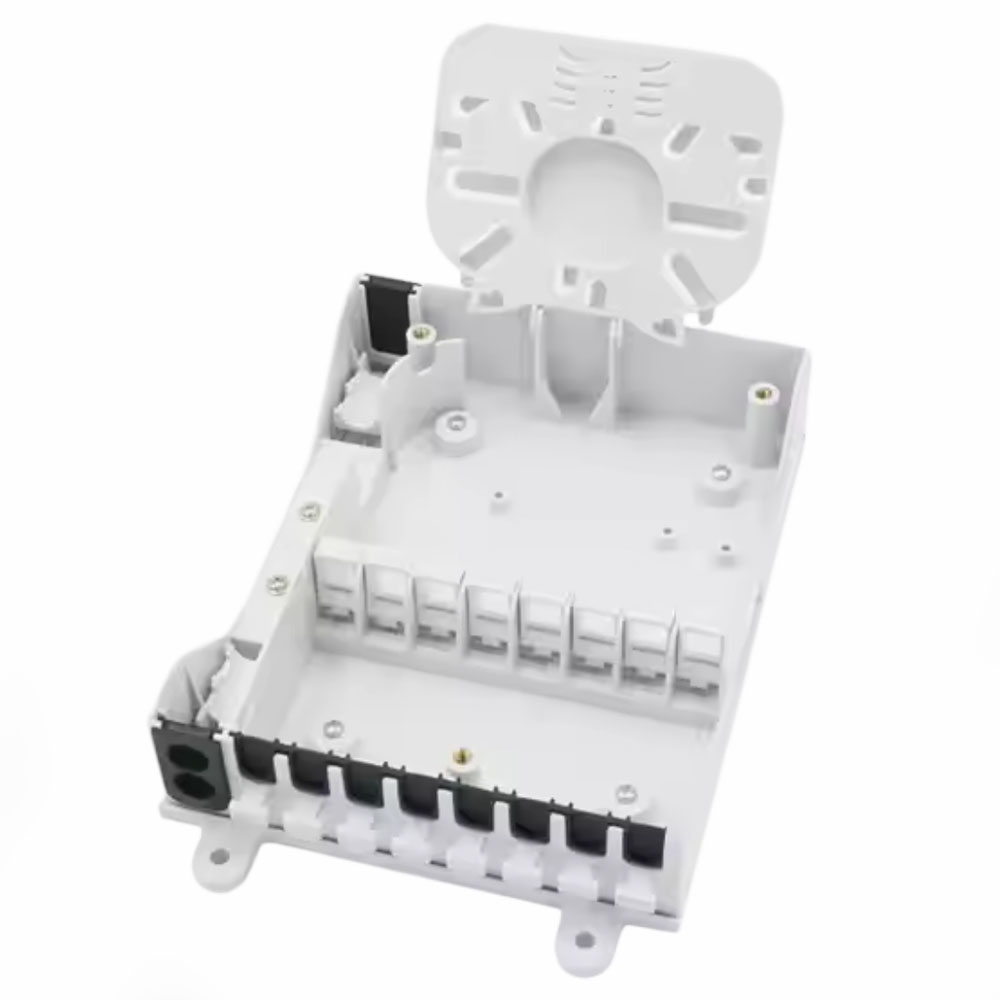

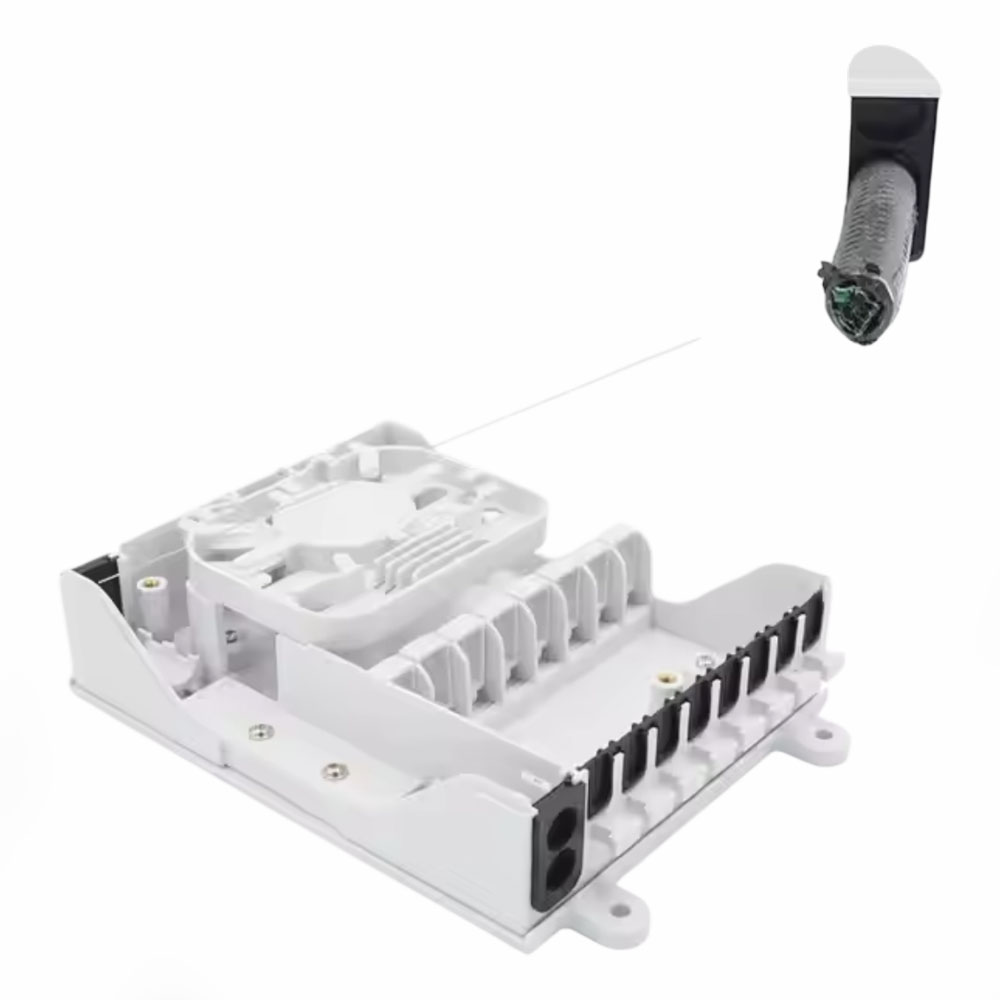

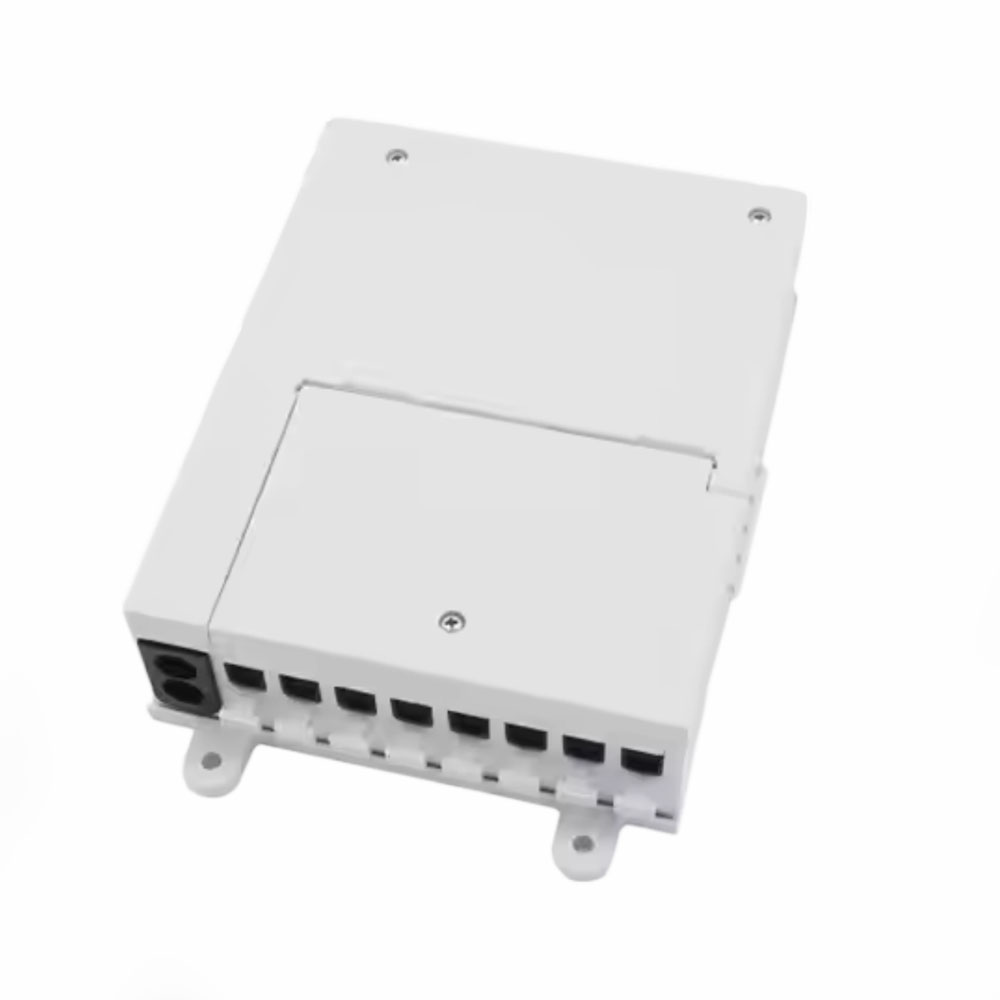

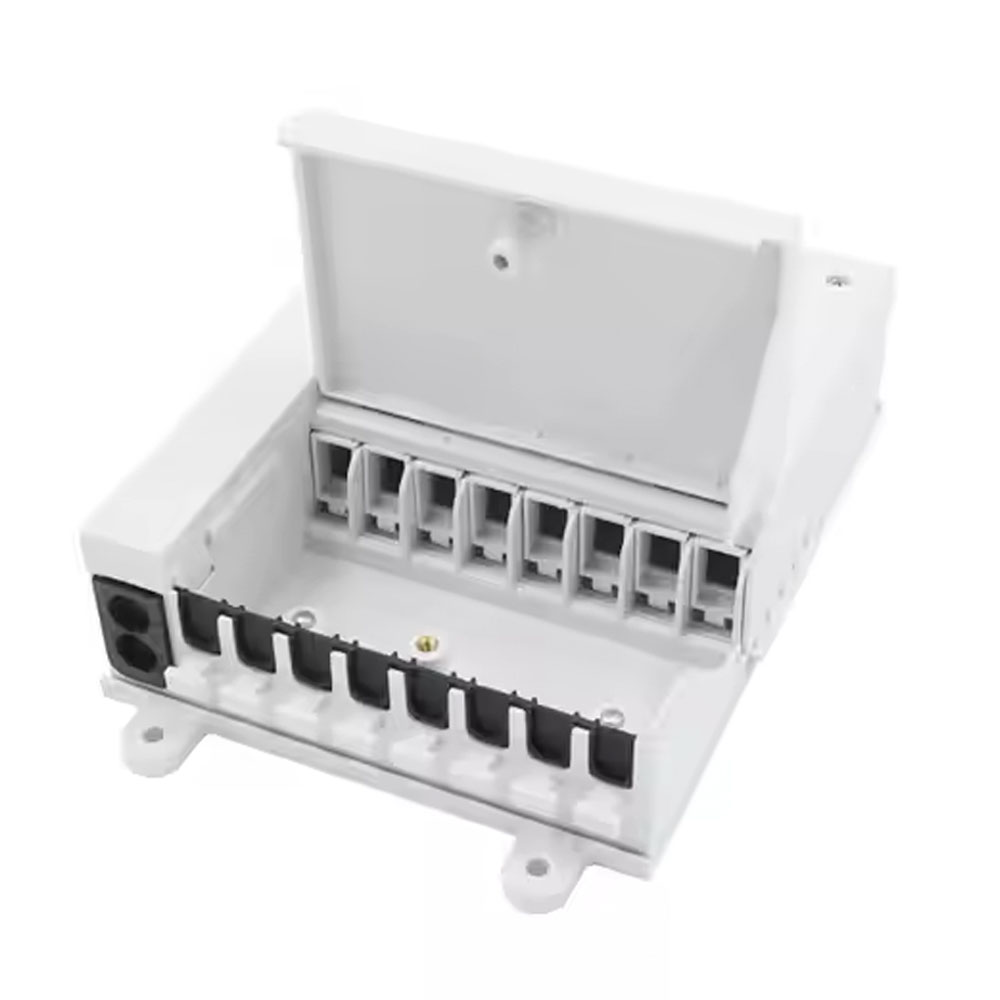

Kat seviyesinde birkaç fiber hattını sonlandırmak için büyük bir kabin her zaman gerekli değildir. Fibline 8 port mini ODK, SC simplex bağlantı noktalarını küçük bir duvar alanında toplamak için tasarlanmış kutu gövdesidir. 170 × 130 × 40 mm ölçüsü, yerleşim planında kapladığı alanı belirlemeyi kolaylaştırır. Adaptör ve kablo geçiş bölümlerine ayrı kapaklardan ulaşılır.

Bir fiber kat kutusu seçerken mevcut hat sayısıyla birlikte hangi kabloların içeri gireceğini düşünün. Bu modelin iki giriş ve sekiz çıkışı vardır. Giriş sayısı kablo güzergâhını, SC yuva sayısı ise bağlantı kapasitesini anlatır. İkisini birbirinin yerine kullanmak, ihtiyaç duyulan malzeme listesinin yanlış hazırlanmasına neden olabilir.

Bir bakışta gövde yapısı

Bilgiler ürüne bağlı gövde föyünden alınmıştır. Desteklenen splitter oranlarının listelenmesi, bu parçaların kutu içinde hazır bulunduğunu belirtmez. Adaptörler, pigtail uçları, splitter ve montaj aksesuarları için teslim kapsamını ayrıca eşleştirin. Fotoğraftaki örnek donanım, sipariş listesinin yerine geçmez.

Önce bağlantı planı, sonra iç donanım

Mini SC kutusu bağımsız fiber hatlarını sonlandırmak amacıyla kullanılabileceği gibi, uygun iç bileşenlerle bir dağıtım noktasının parçası da olabilir. Projede hangi SC uçların kullanılacağını belirleyin; APC ve UPC temas yüzeyleri aynı değildir. Kurulu hattın bağlantı tipini kontrol ederek adaptör ve kablo seçin.

Tek fiberin birden çok aboneye bölünmesi isteniyorsa splitter oranı ayrıca kararlaştırılır. Hazır dört kollu düzen için mini 1×4 SC/APC kutu seçeneğini inceleyebilirsiniz. Sekiz yuvalı gövde ile 1×8 splitter aynı ürün tanımı değildir; kutu tek başına sinyali çoğaltmaz.

Küçük kutuda bakım alanını korumak

Kompakt fiber kutusu duvara yerleştirilirken erişim kapağının açılacağı boşluğu bırakın. Kutuyu boru veya başka ekipman arasına sıkıştırmak, ileride yalnız bir konnektörü kontrol etmek gerektiğinde bile işi zorlaştırabilir. Kablo yönlerini önceden belirlemek, iç tepside gereksiz yığılmayı azaltır.

Fiber payını kılavuzlara uygun yerleştirin ve kullanılan fiberin bükülme sınırlarını koruyun. Kapaklar kapatılmadan önce fiberin vida, kapak kenarı veya kablo sabitleme parçası altında kalmadığını kontrol edin. Kablonun dışarıdan gelen çekme kuvveti, içteki ince fiberlere aktarılmamalıdır.

Föyde IP65 ifadesi bulunur. Montajda geçişlerin kabloya uygun kapatılması ve kapakların düzgün oturması gerekir. Boş bir geçişin açık bırakılmasıyla aynı korumanın sağlandığı varsayılmaz. Kutunun uygulanacağı ortamı, kablo giriş elemanları ve tamamlanmış montaj koşullarıyla birlikte değerlendirin.

Port kaydını anlaşılır tutun

Her kullanılan yuvayı hat veya daire numarasıyla ilişkilendirin. Boş yuvaları da kayıt üzerinde boş olarak işaretlemek, sonraki eklemelerde belirsizliği azaltır. Bağlantı uçlarının temizliği kontrol edildikten sonra ilgili hattın ölçümünü kaydedin; yalnız kutunun kapatılmış olması optik bağlantının doğrulandığını göstermez.

Daha fazla kablo girişine ihtiyaç duyulan bir noktada üç girişli sekiz port ODK ile yerleşimi karşılaştırın. Seçimi yalnız “mini” adına göre değil, giriş sayısı, bağlantı kapasitesi ve bakım erişimine göre yapın.

Teknik aramalarda kullanılan adlar

Bu sınıftaki ürünler FTTH floor box, compact fiber termination box ve 8-port SC box adlarıyla da bulunur. “Floor box” fiber kat dağıtımını anlatabilir; elektrik tesisatındaki zemin priz kutusuyla karıştırılmamalıdır. Buradaki ürün, fiber sonlandırma için kullanılan mini ODK gövdesidir.
