8 Port Fiber Optik Dağıtım Kutusu – IP65 – GPON – ODK – 3 Giriş 8 Çıkış

8 port ODK ile bağlantı alanını projeye göre hazırlayın

Fiber dağıtım noktasında yalnız port sayısı değil, kabloların kutuya nasıl gireceği ve bakım sırasında bağlantılara nasıl ulaşılacağı da önemlidir. Fibline 8 port ODK, abone hatlarının sonlandırılacağı küçük bir duvar tipi bağlantı alanı oluşturur. PC+ABS gövde içinde SC simplex adaptörler için sekiz yuva bulunur. Üç giriş ve sekiz çıkış, besleme ve abone kablolarının geçiş düzenini tanımlar.

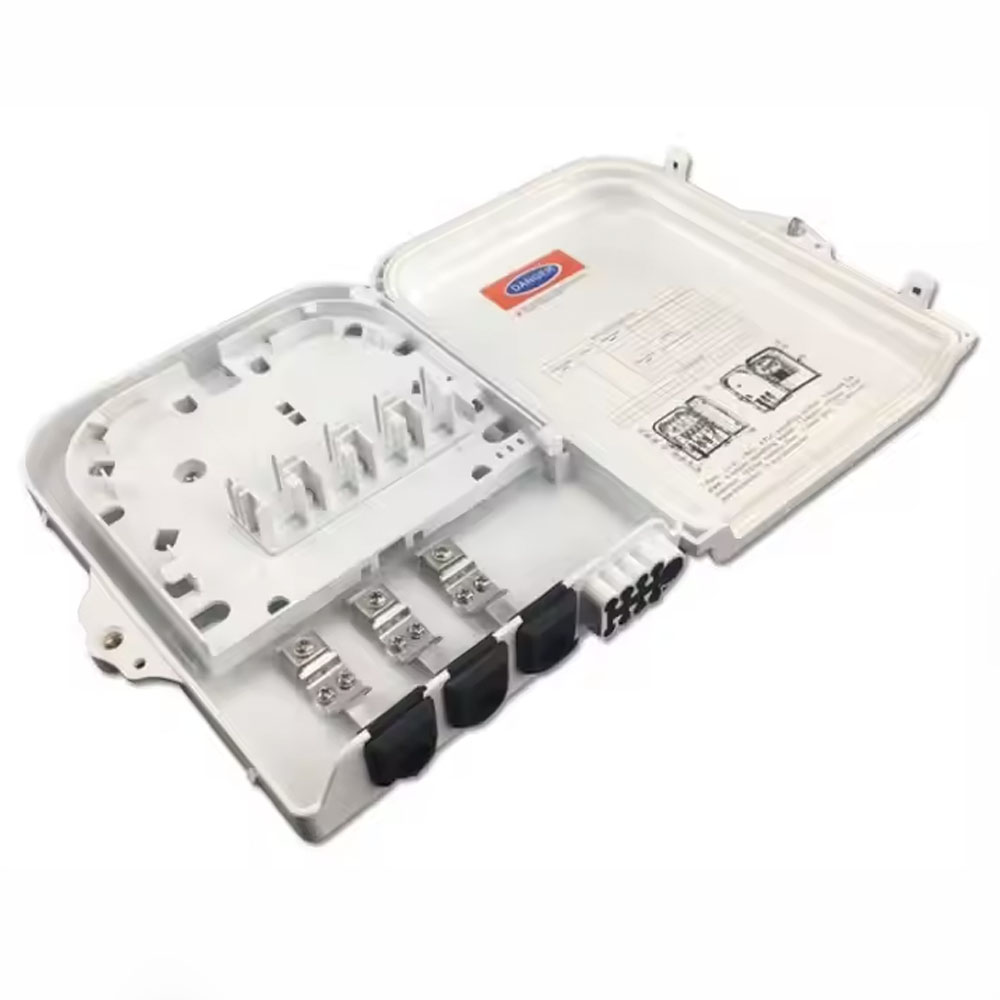

Bu ürünün fotoğraflarında boş adaptör yuvaları görülebilir. Sekiz port ifadesini, sekiz aktif abone bağlantısı veya içinde hazır 1×8 splitter bulunduğu şeklinde okumayın. Kutunun kapasitesi ile kurulacak optik düzen farklı konulardır. Projeniz splitter gerektiriyorsa bölme oranını, bağlantı tipini ve sipariş kapsamını ayrıca belirleyin.

Yerleşim için gerekli ölçüler

Ürüne bağlı teknik föy, kutu ailesinin gövde ve kapasite bilgilerini verir. SC simplex yuva sayısı, takılacak adaptörlerin arayüzünü tanımlar; konnektörlerin APC veya UPC seçimi hat tasarımına göre yapılır. Mevcut bağlantıların cila tipini kontrol etmeden farklı uçları eşleştirmeyin.

Sonlandırma mı, optik bölme mi?

Bir 8 port fiber kutusu, fiberleri korumak ve bağlantı noktalarını düzenlemek için kullanılabilir. Kutu gövdesi kendi başına optik sinyali bölmez. Projede tek beslemenin birden çok aboneye paylaştırılması isteniyorsa uygun bir optik splitter gerekir. Bağımsız fiberlerin uç uca bağlanacağı bir uygulamada ise aynı gövdedeki yuvalar sonlandırma noktalarını oluşturur.

Hazır bölme düzeni arıyorsanız 1×4 splitterli ODK veya 1×8 SC/APC dağıtım kutusu ile ürün kapsamını karşılaştırabilirsiniz. Aynı gövdeye benzemeleri, bu seçeneklerin optik bağlantı düzenlerinin aynı olduğu anlamına gelmez.

Montajdan önce saha üzerinde kontrol edilecekler

• Güzergâh: Ana kablonun geliş yönü ile abone kablolarının çıkışlarını işaretleyin. Kutu konumunu, kabloları keskin kıvrımlara zorlamayacak şekilde seçin.
• Servis alanı: Kapak açıldığında duvara, boruya veya başka bir ekipmana çarpmamalıdır. İçteki bağlantılara güvenli erişim bırakın.
• Sızdırmazlık: Kablo geçişlerinde uygun kapatma elemanları kullanın. Kullanılmayan açıklıkları kapalı tutun; IP65 koruma, doğru montaj ve kapanma şartlarıyla birlikte değerlendirilir.
• Hat tanımlama: Port numarası ile abone kaydını eşleştirin. Etiketleri bağlantı bölgesini kapatmayacak ve bakımda okunabilecek yerlere koyun.

SC sonlandırma kutusu hazırlanırken kablo çekme kuvveti ince fiberlere aktarılmamalıdır. Fiber payını iç yönlendirme alanında, kullanılan fiberin izin verilen bükülme sınırları içinde tutun. Kapak kapanırken içerideki fiberi sıkıştırmadığını kontrol edin. Suya daldırılacak bir kurulum için bu kutuyu yalnız IP65 tanımına dayanarak seçmeyin.

Teslim ve devreye alma kaydı

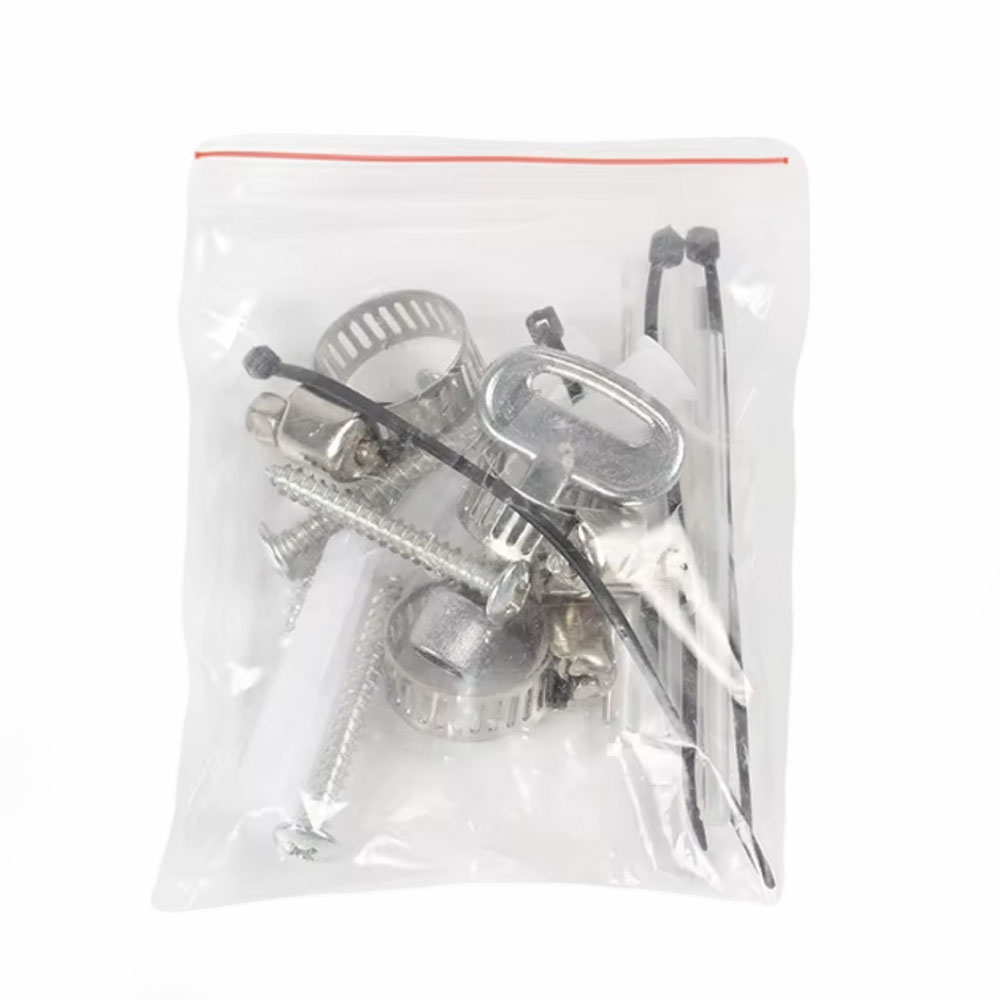

Montaj ekibine gövdeyle birlikte hangi adaptörlerin, pigtail uçlarının veya splitterin verileceğini açık bir malzeme listesiyle iletin. Böylece sahada kutu mevcut olduğu hâlde bağlantı parçalarının eksik kalması önlenebilir. Fotoğraf ve port kapasitesi, ambalajdaki parça listesinin yerine geçmez.

Kurulum sonunda kullanılan her hattın bağlantısını kontrol edip ölçüm sonucunu kaydedin. Sonlandırma kutusu bir aktif ağ cihazı olmadığı için kendi başına internet hızı veya belirli bir optik kayıp değeri vaat etmez. Sonuç, seçilen bağlantı bileşenleri ve hattın bütünüyle değerlendirilir.

Teknik listelerde karşılaşabileceğiniz adlar

FTTH terminal box, 8-port fiber distribution box ve optik dağıtım kutusu, bu ürün grubunun farklı adlarıdır. “Unloaded” boş gövdeyi, “loaded” ise belirtilen bağlantı parçalarıyla donatılmış seçeneği anlatır. Satın alırken bu ayrımı ve istenen SC bağlantı düzenini netleştirmek, yalnız ürün adını karşılaştırmaktan daha yararlıdır.
