1×4 Fiber Optik Dağıtım Kutusu GPON – ODK SC/APC Splitter – Mini

Mini 1×4 ODK: dar yerleşimde erişilebilir bağlantı

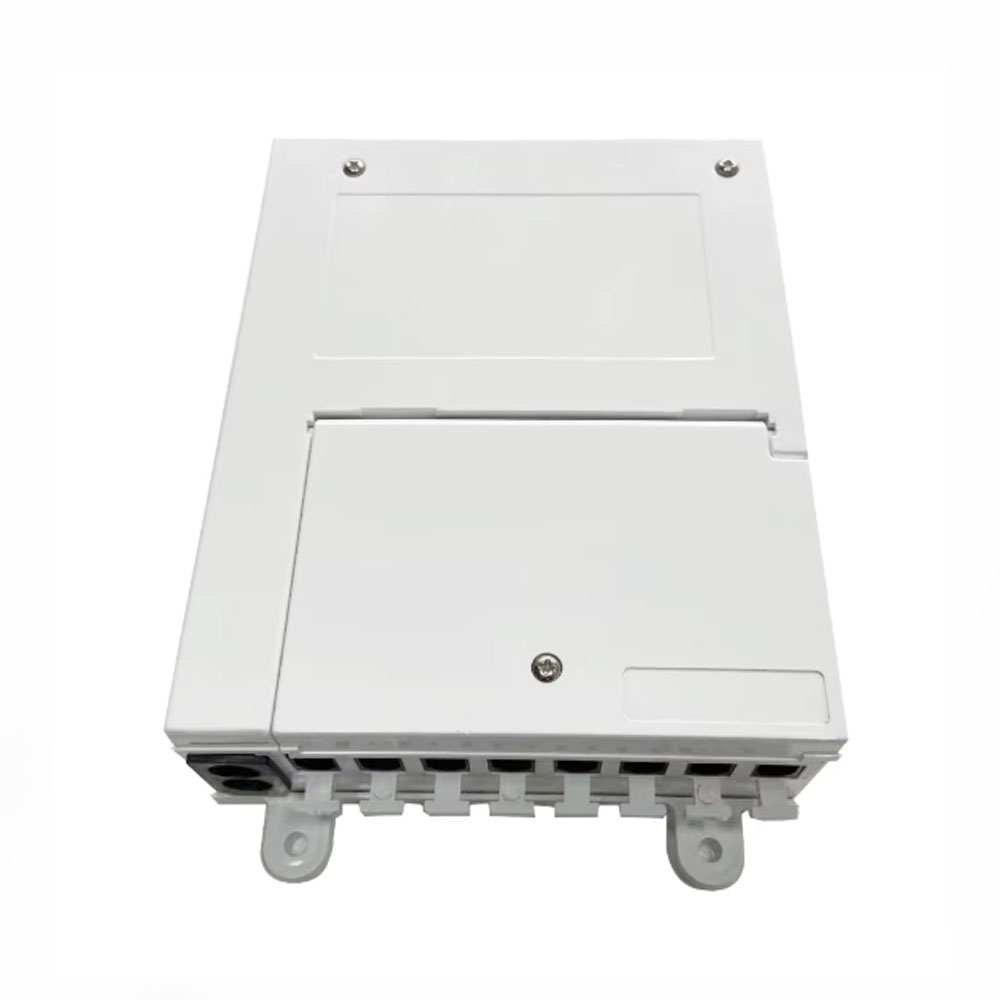

Küçük bir dağıtım noktasında kutunun sığması kadar, bakım sırasında içindeki bağlantılara ulaşabilmek de önemlidir. Fibline mini 1×4 ODK, 170 × 130 × 40 mm gövdesiyle SC/APC splitterli dört kollu dağıtım için sunulur. Adaptör bölümü ile kablo giriş ve çıkışlarının ayrı kapaklarla düzenlenmesi, bağlantı alanlarını birbirinden ayırır.

Bu kompakt sonlandırma kutusu seçilirken yalnız dış ölçüye bakılmamalıdır. Kapağı açmak, konnektörleri tutmak ve fiber payını yerleştirmek için çevresinde çalışma alanı bırakın. Dar bir nişe bütünüyle sıkıştırılan kutu, daha sonra bir abone bağlantısı kontrol edilirken erişimi zorlaştırabilir.

Gövde bilgileri ve satılan optik düzen

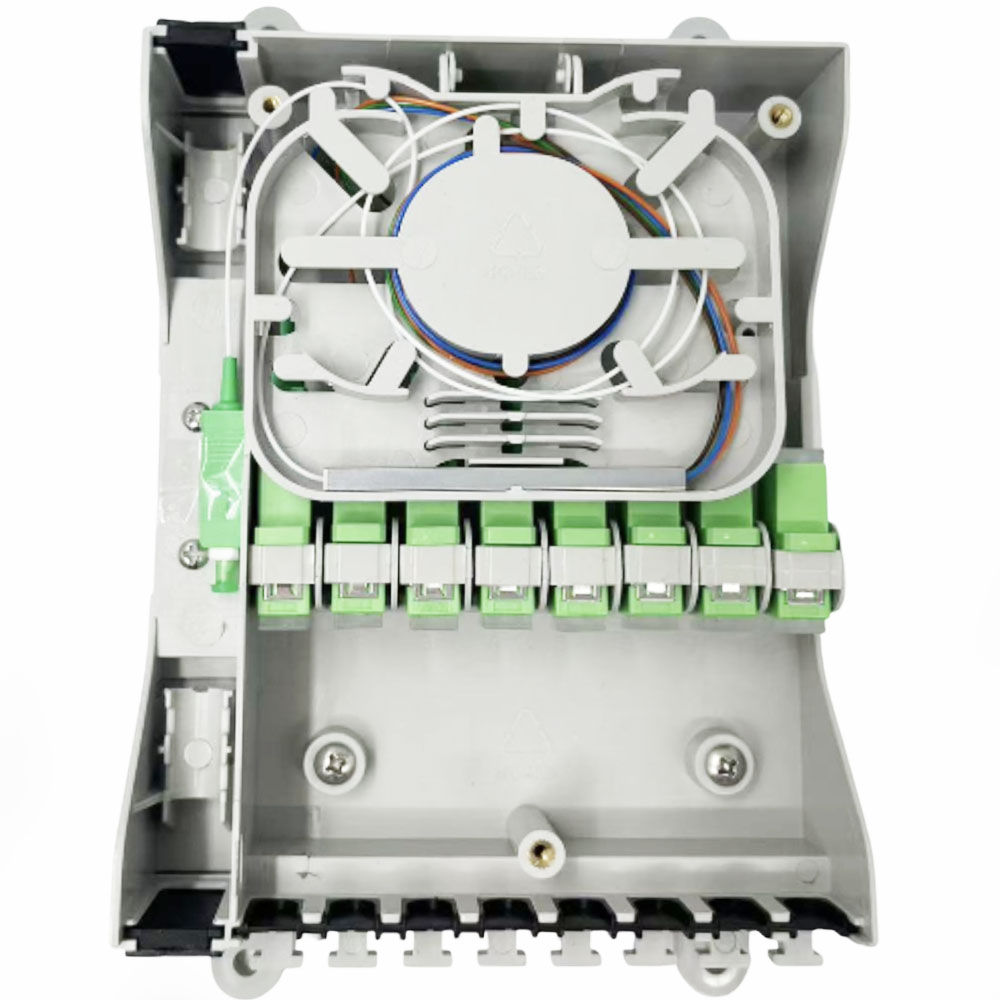

Mini kutunun teknik föyü, aynı gövde ailesinin farklı splitter seçeneklerini gösterir. Sekiz adaptör yuvası ve sekiz kablo çıkışı, gövdenin kapasitesidir. Bu sayfadaki 1×4 seçeneği ise splitterin dört optik çıkışını tanımlar. Föydeki örnek mavi bağlantı fotoğrafları, sipariş edilen SC/APC seçeneğinin yerine geçmez; teslimattaki bağlantı düzenini ürün tanımıyla eşleştirin.

Ayrı kapaklı düzen ne sağlar?

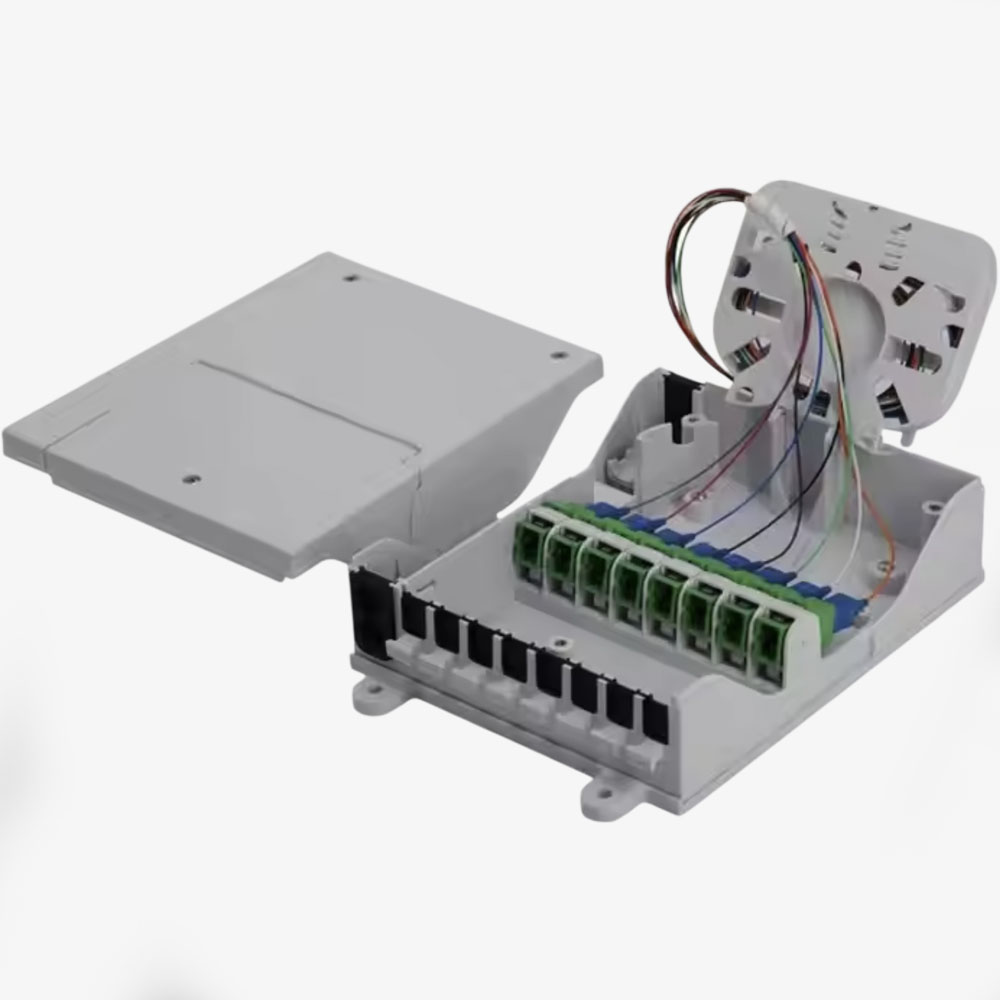

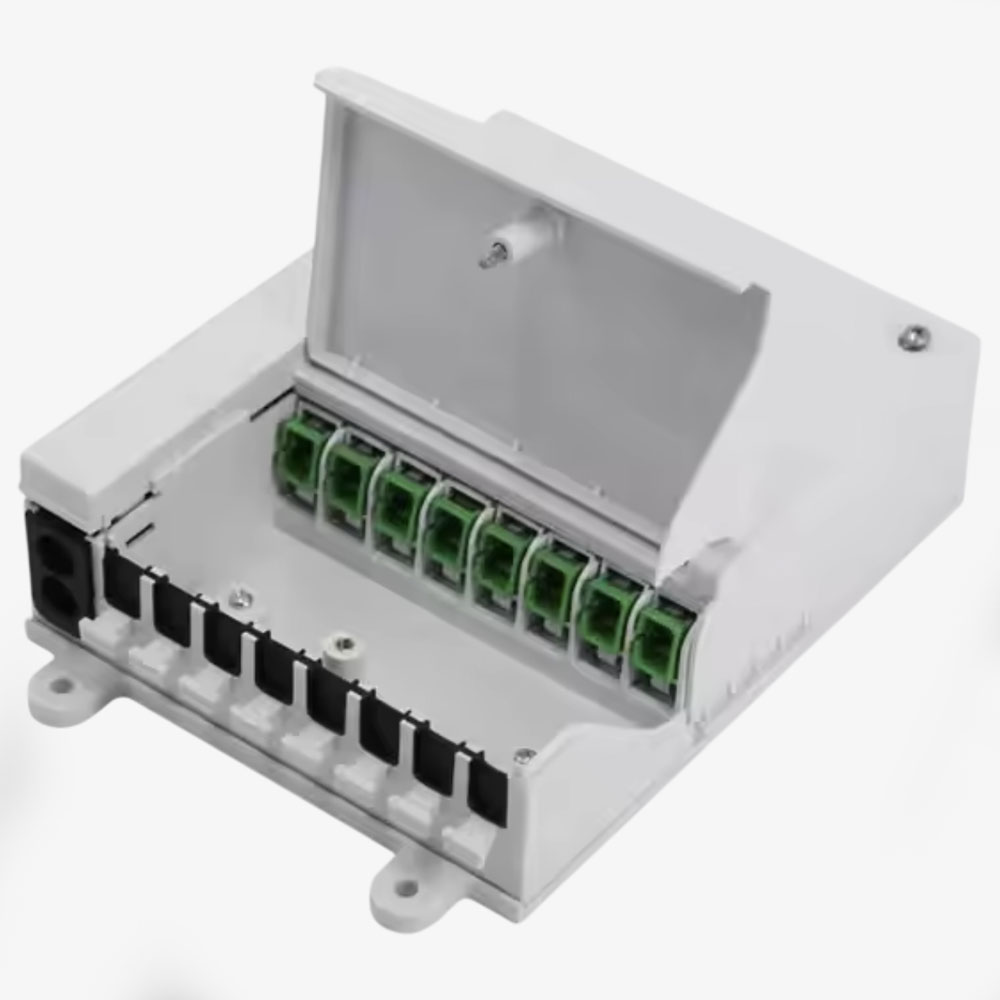

Bir abone kablosu eklenirken kablo geçişi ile adaptör sırası aynı işin farklı adımlarıdır. Mini fiber kutusu üzerindeki bölünmüş kapak düzeni, bu alanları ayrı ele almayı sağlar. İçeriye ulaşan teknisyen, önce ilgili hattı tanımlar; ardından gerekli bağlantı veya kablo sabitleme noktasında çalışır. Böylece hangi abone koluna müdahale edildiği daha kolay takip edilir.

Kapakların çıkarılabilir olması, fiberlerin gelişigüzel taşınabileceği anlamına gelmez. Mevcut hatlara çekme uygulamadan çalışın, fiber payını kendi kılavuzlarında tutun ve kapak kapanırken hiçbir bağlantının arada kalmadığını kontrol edin. Sökülen kapağı ve küçük parçaları işlem boyunca temiz bir yerde tutmak da işin düzenini korur.

Dört çıkış kolunun kayıt altına alınması

SC APC dağıtım kutusu kurulurken besleme girişi ile dört splitter çıkışını ayrı etiketleyin. Her çıkış için daire veya hat numarası, kullanılan kablo güzergâhı ve ölçüm sonucu kaydedilebilir. Bu kayıtlar, daha sonra yalnız bir abonenin bağlantısı incelendiğinde diğer hatlara gereksiz müdahaleyi azaltır.

SC/APC arayüzünü hat boyunca koruyun. APC ve UPC konnektörler farklı temas yüzeylerine sahiptir; görünüşleri benziyor diye birbirine takılmamalıdır. Uç yüzeylerini uygun yöntemle kontrol edip temizledikten sonra bağlantı yapın. Optik kayıp hesabında splitter, ekler, konnektörler ve fiber mesafesi birlikte değerlendirilmelidir. Gövde föyü, takılı splitter için tek başına bir dB performans belgesi değildir.

Montaj yeri ve alternatif kutular

İki kablo girişi ve sekiz çıkışın bulunduğu gövdede kullanılmayan geçişleri kapalı bırakın. Kullanılan kabloya uygun sızdırmazlığı sağlayın; IP65 tanımı, açık bırakılmış girişler veya düzgün kapanmayan bir kapak için geçerli bir koruma varsayımı oluşturmaz. Montaj noktası, kabloları keskin kıvrımlara zorlamamalı ve bakımda güvenli erişim sağlamalıdır.

Daha farklı bir kablo giriş düzeni gerekiyorsa üç girişli 1×4 dağıtım kutusuyla ölçü ve yerleşim karşılaştırması yapabilirsiniz. Yalnız tek abone fiberini ONT yanında sonlandırmak içinse tek portlu optik priz ayrı bir seçenektir.

İngilizce adlandırma

Uluslararası teknik listelerde compact FTTH terminal box ve fiber box with 1×4 splitter ifadeleri kullanılır. “Mini splitter” yalnız bölücü parçayı da anlatabildiğinden, aranan ürünün çıplak splitter mi yoksa gövdeyle birlikte sunulan dağıtım kutusu mu olduğunu kontrol edin. Bu ürün, SC/APC splitterli mini kutu seçeneğidir.
