24 Port Fiber Optik Dağıtım Kutusu – IP55 – 3 Giriş 24 Çıkış

24 port dağıtım kutusu için önce çıkış planını hazırlayın

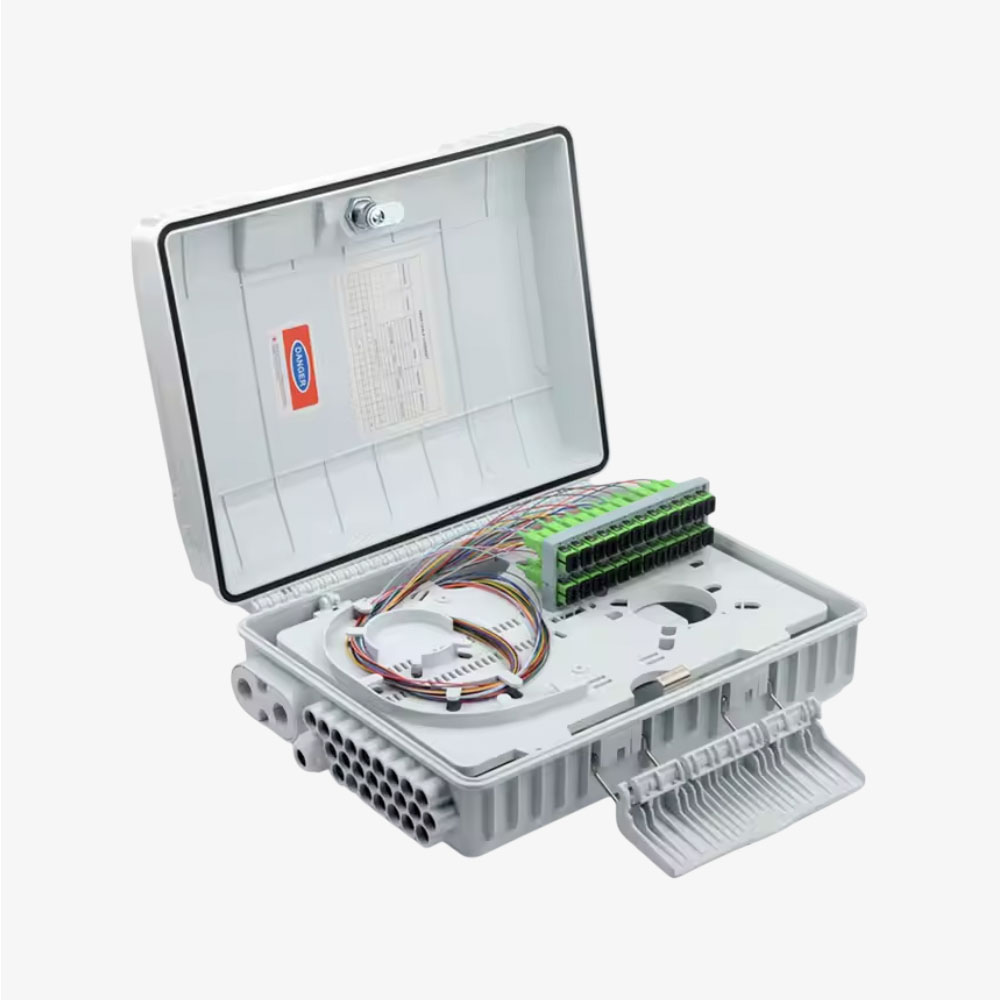

Yirmi dört abone bağlantısının aynı noktada toplanacağı bir projede, kablo girişlerini ve port sırasını montajdan önce belirlemek işleri kolaylaştırır. Bu 24 port dağıtım kutusu, üç giriş ve yirmi dört çıkış düzeni bulunan FTTx sonlandırma gövdesidir. Besleme kablosundan gelen fiberlerin eklenmesi, düzenlenmesi ve adaptör bölümüne taşınması için kullanılır. Pasif muhafaza, kendi başına sinyali üretmez veya abone sayısını otomatik olarak belirlemez.

Birinci adım: port kapasitesini ek kapasitesiyle karıştırmayın

Teknik föy 24 SC adaptör noktasını, ek kapasitesinden ayrı tanımlar. Bu modelin tablosunda 96 fiber ek kapasitesi yer alır. Doksan altı ek yapılabilmesi, doksan altı SC portunun dışarıya açıldığı anlamına gelmez. SC simplex veya LC duplex adaptör kullanılacaksa hem uç türü hem bağlantı sayısı projedeki sonlandırma planına göre seçilmelidir.

İkinci adım: kutuyu kapalı ölçüsüyle yerleştirin

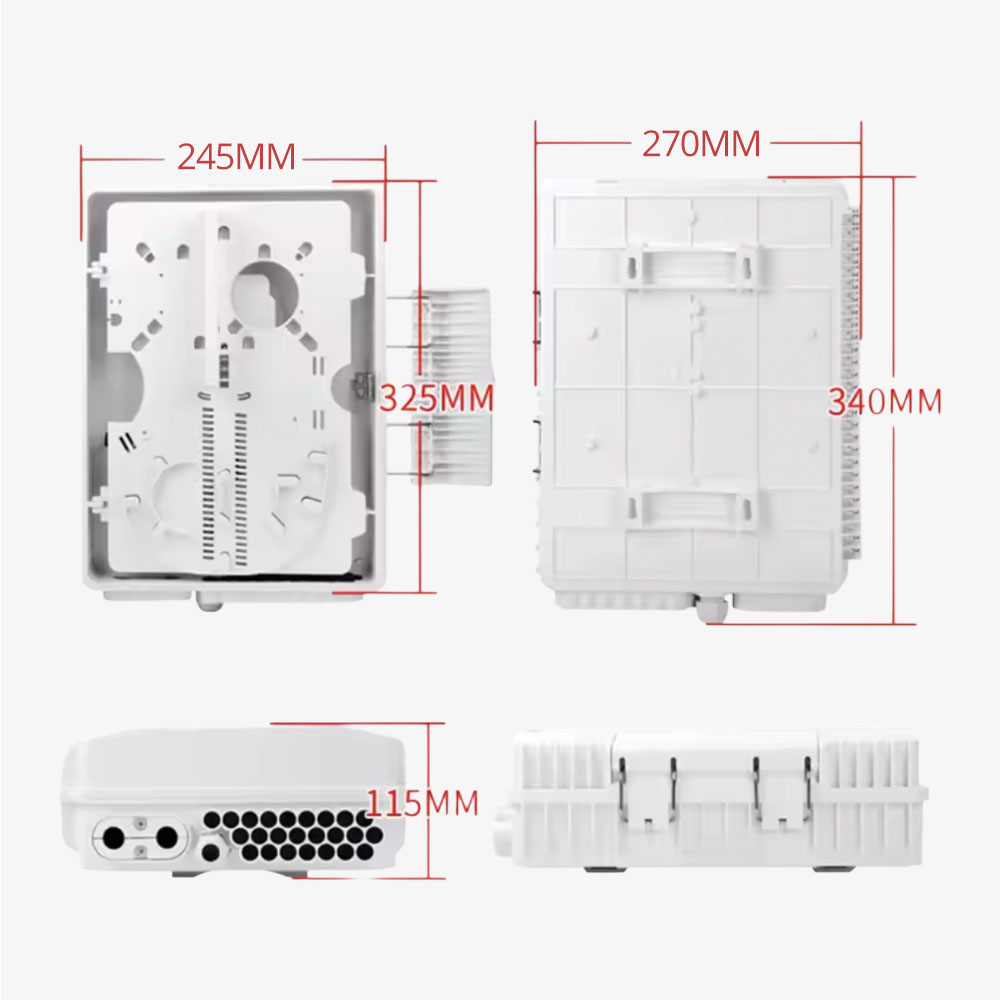

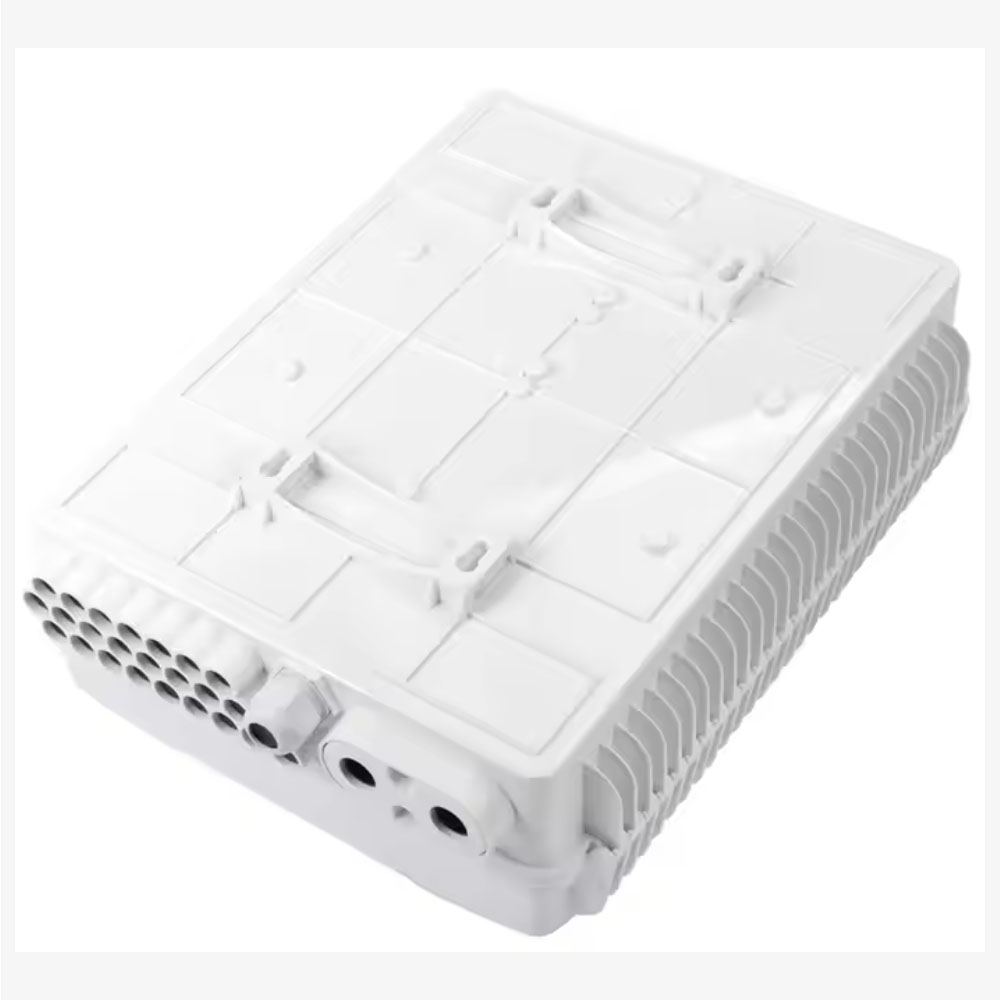

Föyün açık taban görünüşünde 325 × 245 mm ölçü bulunur; teknik tabloda bu ölçü 115 mm derinlikle birlikte verilir. Kapalı dış görünüş ise 340 × 270 mm olarak çizilmiştir. Bu nedenle montaj alanını yalnızca küçük taban ölçüsüne göre ayırmayın. Kapak, giriş parçaları ve kabloların dönüşü için gereken boşluğu kapalı dış çizimle birlikte değerlendirin.

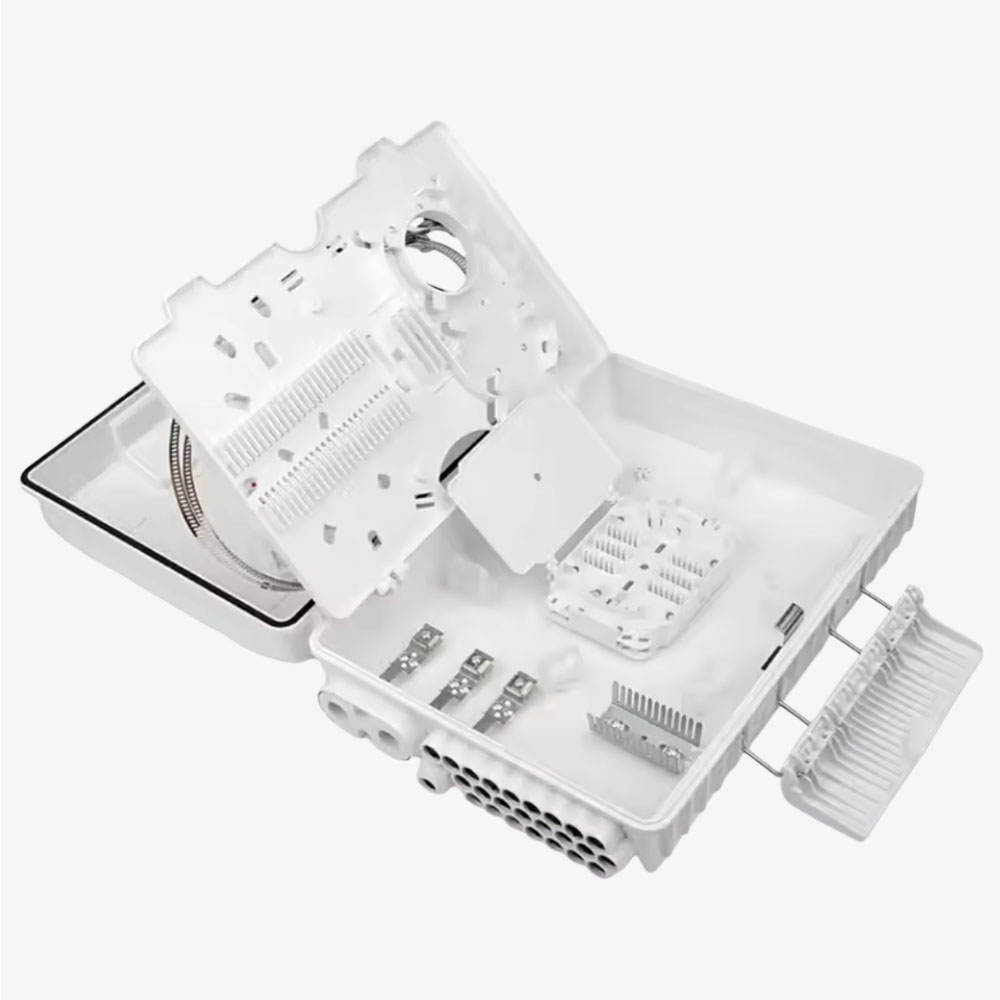

Duvar veya direk sabitlemesini tamamlamadan kapağın açılma yönünü deneyin. İç bölümün bakım sırasında görülebilmesi ve el aletlerine çalışma payı kalması gerekir. Kabloların kutuya hangi yönden geleceği belli olduğunda girişleri sabitlemek ve fiber payını doğru bölümde toplamak daha kolay olur.

Üçüncü adım: bağlantı yüzeylerini eşleştirin

SC sonlandırma kutusu kurulurken adaptörün arkasındaki pigtail ile önündeki bağlantının aynı arayüz ve yüzey tipinde olduğundan emin olun. APC ile UPC bağlantıları doğrudan birbirine bağlamayın. LC duplex seçildiğinde ise her adaptörde iki fiber bulunacağını etiket planına yansıtın. Birbirine yakın görünen portları ayırmak için yalnızca kablo rengine güvenmeyin.

Splitter kullanılacaksa modülün bölme oranını, fiziksel yerleşimini ve uç sayısını ayrıca planlayın. Bölücünün optik kaybı, ekler ve abone kablosuyla birlikte hattın toplam bütçesine dahildir. Kutu üzerinde yirmi dört çıkış bulunması, herhangi bir splitter konfigürasyonunun her projede uygun olacağını göstermez.

Dördüncü adım: geçişleri ve kapanışı kontrol edin

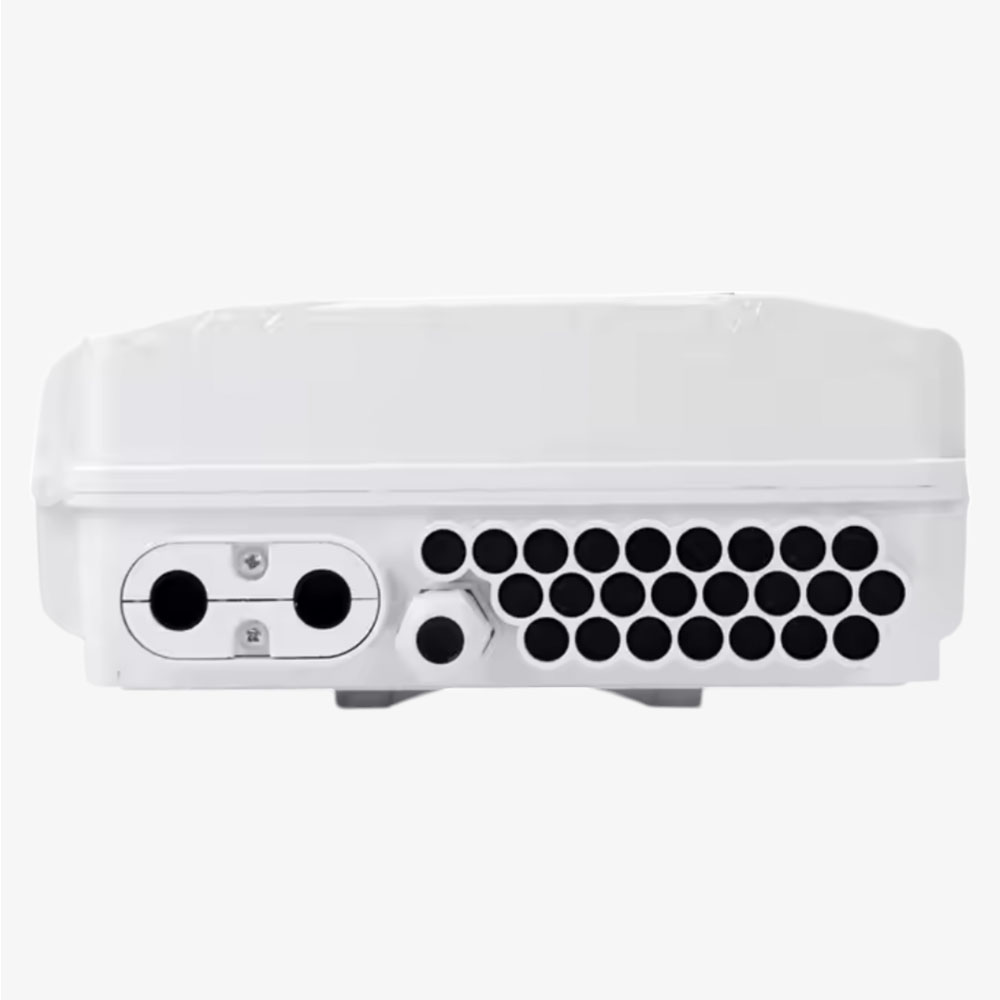

Bu modelde koruma bilgisi olarak föyün özellik ve teknik tablo bölümlerinde ortak verilen IP55 sınıfı esas alınır. Kablo girişlerinin kullanılan dış çapa uygun kapanması, boş geçişlerin korunması ve conta yüzeyinin temiz kalması gerekir. Çekme yükünü kablo kılıfında karşılayın; içerideki ince fiberleri sabitleme elemanı gibi kullanmayın.

Ek koruyucularını yuvalarına yerleştirdikten sonra kapağı kontrollü biçimde kapatın. Bir fiberin kapak kenarında kalması veya kablo payının bağlantı paneline basması, düzenin yeniden gözden geçirilmesini gerektirir. Son kontrolde yalnızca kilide değil, içerideki fiber güzergâhına da bakın.

Beşinci adım: teslim kaydını port planıyla eşleştirin

Her ölçüm sonucunu kablo numarası, fiber damarı ve port etiketiyle kaydedin. İngilizce malzeme listelerinde FTTH distribution box veya 24 port termination box olarak geçen ürünleri karşılaştırırken ek kapasitesini ayrıca okuyun. Alternatif fiber sonlandırma kutularını ve pigtail seçeneklerini bu bağlantı planına göre seçebilirsiniz.
