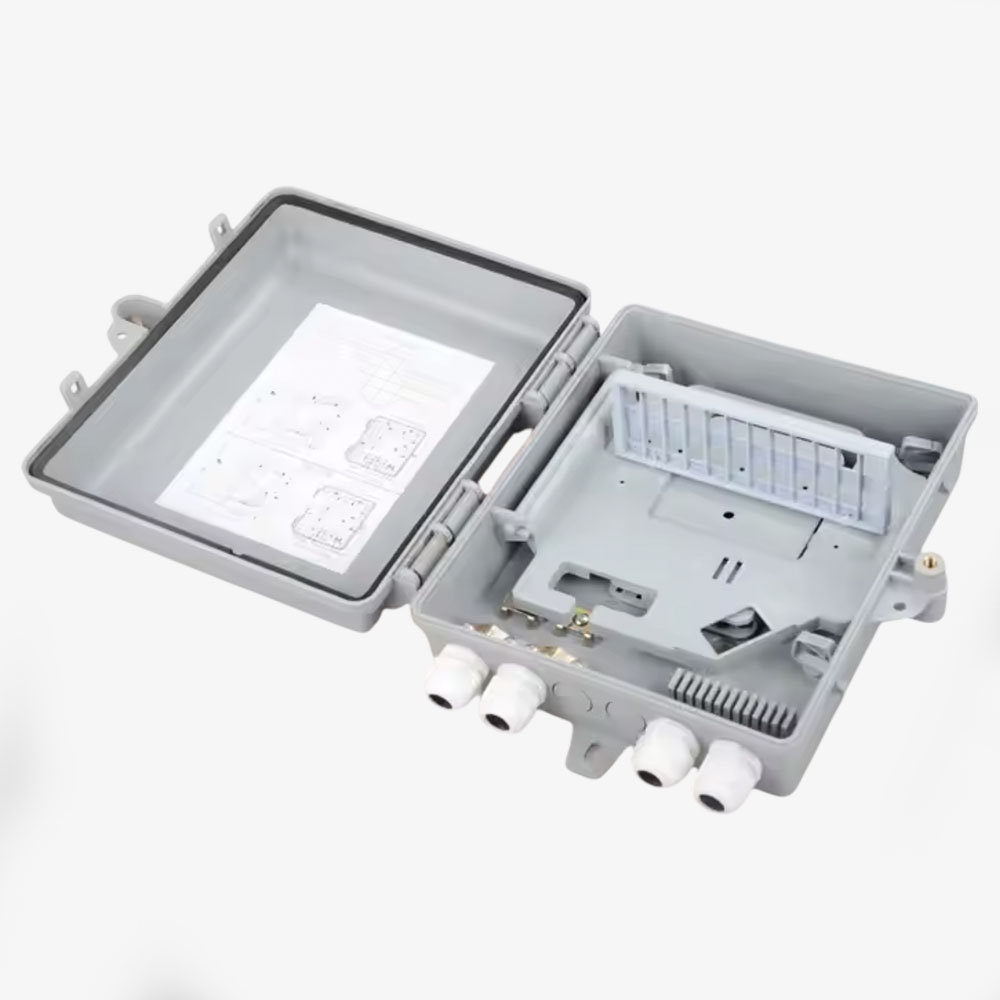

24 Port Fiber Optik Dağıtım Kutusu – IP66 – 2 Giriş 2 Çıkış

24 port fiber optik dağıtım kutusu: besleme ve abone hatlarını düzenleyin

Besleme kablosunun geldiği noktada ekleri, adaptörleri ve aboneye giden hatları tek bir muhafazada toplamak gerekir. 24 port fiber optik dağıtım kutusu, iki giriş ve iki çıkış düzeniyle bu geçişi planlamak için kullanılır. PC+ABS gövde içindeki ayrı yerleşim alanları, kablo hazırlığı ile sonlandırma işlerini aynı kutuda düzenlemeye yardımcı olur. Ürün, aktif bir ağ cihazı veya iki ucu konnektörlü patch cord değildir.

SC adaptör sayısı ile fiber kapasitesini ayırın

Teknik föyde en fazla 24 adet SC simplex adaptör yerleşimi belirtilir. LC duplex adaptör kullanımı için verilen üst sınır ise 48 fiberdir. Bu iki bilgi aynı sayıyı anlatmaz: SC simplex yuvası tek fiber bağlantısıyla, LC duplex arayüz iki fiber bağlantısıyla değerlendirilir. Projeyi hazırlarken adaptör tipini, bağlantı sayısını ve ek ihtiyacını ayrı ayrı yazmak sonradan oluşacak kapasite karışıklığını önler.

Kapasite, kutuya yerleştirilebilecek bağlantıları ifade eder. Adaptör, pigtail ve splitter seçimini siparişte ayrıca kontrol edin; farklı uç tiplerinin birbiriyle doğrudan eşleşeceğini varsaymayın. Özellikle APC ve UPC uçların bağlantı yüzeyleri aynı değildir.

İki giriş, iki çıkış düzeni nerede işe yarar?

FTTH veya GPON projesinde gelen çok fiberli kablonun güzergâhını, içeride bırakılacak fiber payını ve çıkış yönlerini birlikte düşünün. Föy, girişlerde çok fiberli kablo veya kesilmeden geçirilen kablo kullanımını tarif eder. Mevcut kablonun dış çapı ve montaj yöntemiyle uyumu yine uygulama öncesinde kontrol edilmelidir. İki çıkış bilgisi, kutunun yalnızca iki optik bağlantı taşıdığı anlamına gelmez.

24 port ODK kurulurken erişim payı bırakın

Duvar yerini belirlerken yalnızca 270 × 235 mm taban alanını ölçmek yetmez. Kapağın açılacağı mesafeyi, kabloların aşağıdan dönüşünü ve bakım sırasında el aletleriyle çalışılacak boşluğu da hesaba katın. Kablonun çekme yükünü içerideki fiberlere aktarmayacak şekilde sabitleyin. Ek koruyucuları ve fiber payını kapak kapanınca sıkışmayacak bir düzende yerleştirin.

IP66 gövde sınıfı, doğru kapatılmış ve uygun geçiş parçalarıyla monte edilmiş kutu için anlamlıdır. Kullanılmayan girişleri açık bırakmak, conta yüzeyine kablo sıkıştırmak veya kapağı tam oturtmamak muhafazanın korumasını etkileyebilir. Montajın sonunda kapak, conta ve kablo geçişlerini birlikte kontrol edin.

Splitter ve sonlandırma seçimi

Föyde mini splitter için 1×2, 1×4, 1×8 ve 1×16 seçenekleri listelenir. Bölme oranı seçilirken abone sayısının yanında hattın optik bütçesi de hesaplanmalıdır. Kutu, tek başına ışığı bölmez; bölme işlemini içine yerleştirilen uygun modül yapar. SC sonlandırma kutusu arayan ekipler için adaptör düzeni, modül alanı ve kablo güzergâhı bu yüzden birlikte değerlendirilir.

İngilizce proje listelerinde bu ürün türü wall-mounted fiber distribution box veya FTTx termination box adıyla yer alabilir. Teslim kaydına kutu konumunu, kablo numarasını ve port eşleştirmesini eklemek, ileride bağlantıların izlenmesini kolaylaştırır.

Karşılaştırma için fiber optik sonlandırma kutularını, bölme modülü seçimi için fiber optik splitter seçeneklerini inceleyebilirsiniz.
