16 Port Fiber Optik Dağıtım Kutusu – ODK – IP66

16 port fiber optik dağıtım kutusu ile bağlantı alanını siz belirleyin

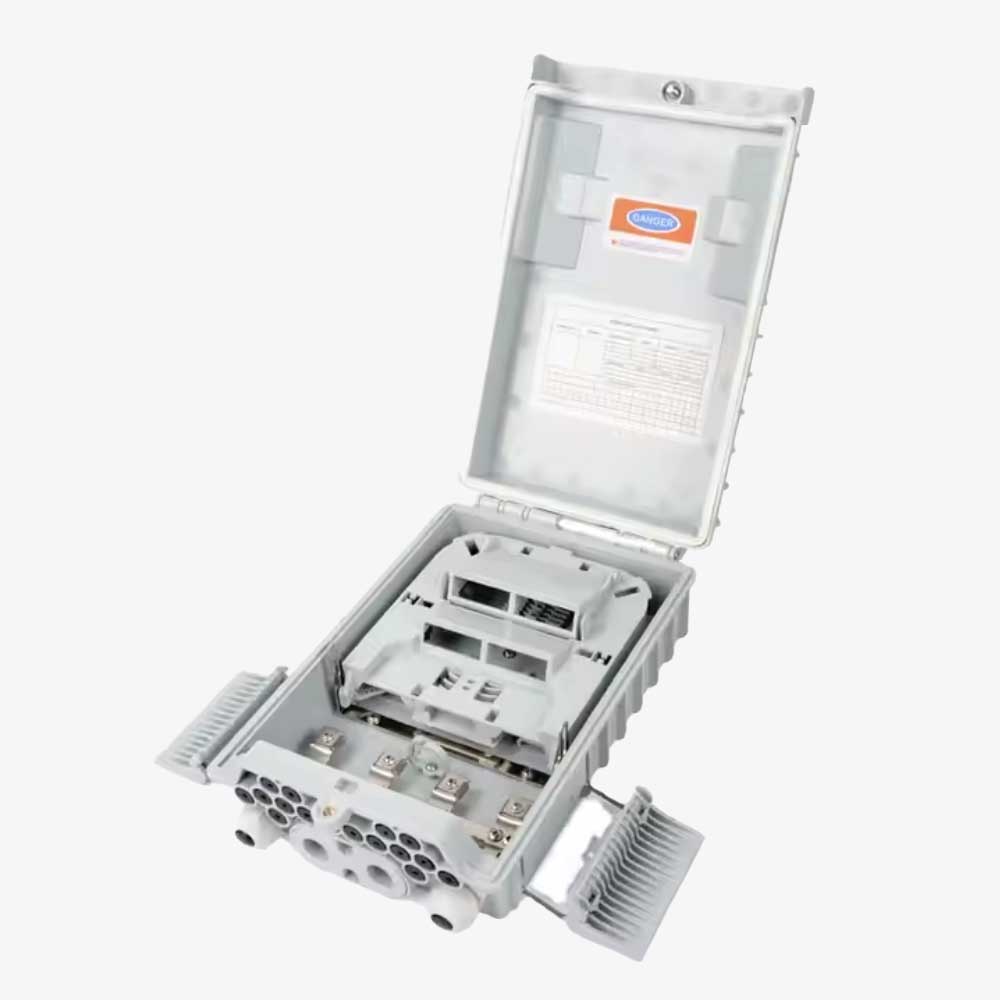

Yeni bir abone dağıtım noktası hazırlanırken kutunun içine hangi adaptörlerin yerleşeceği projeye göre değişebilir. 16 port fiber optik dağıtım kutusu, SC simplex veya LC duplex adaptör düzeni kurmak için kullanılan muhafazadır. Gövde, gelen kablonun hazırlanması, fiberlerin düzenlenmesi ve çıkış bağlantılarının erişilebilir tutulması için ortak bir çalışma alanı sağlar.

Aynı yerleşimde iki farklı bağlantı kapasitesi

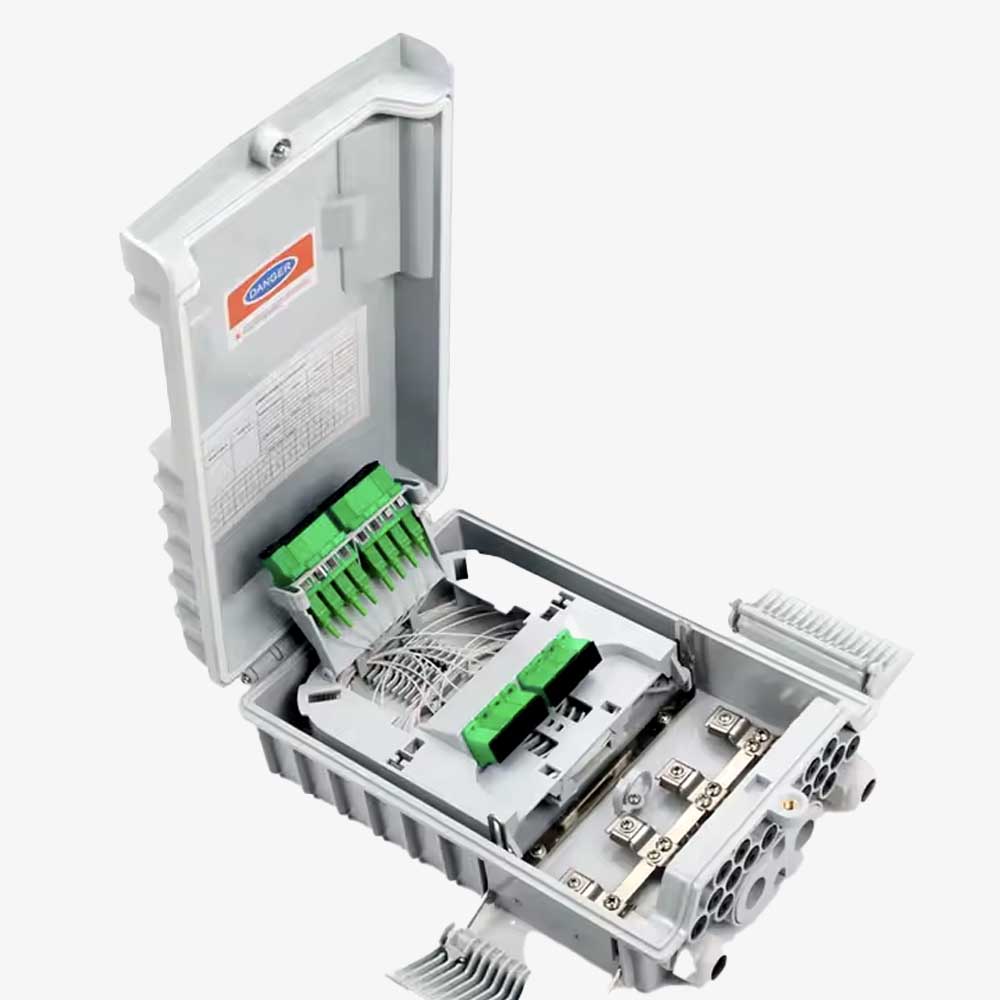

Bu modelin adaptör bölümüne 16 adet SC simplex ya da 16 adet LC duplex adaptör takılabilir. SC simplex ile her adaptörde bir fiber bağlantısı bulunur. LC duplex kullanıldığında her adaptör iki fiber taşıdığından toplam bağlantı kapasitesi 32 fibere çıkar. Bu artış, kutunun içindeki splitterin bölme oranını değiştirmez; burada anlatılan adaptör üzerinden sonlandırılabilen fiber sayısıdır.

Adaptör ve ek planını birlikte hazırlayın

Önce kaç hattın hangi uç tipiyle sonlandırılacağını yazın. SC sonlandırmadan LC duplex düzene geçilecekse yalnızca adaptör sayısına bakmak yeterli olmaz; pigtail uçları, port etiketleri ve kaset içindeki fiber sırası da yeni plana uymalıdır. UPC veya APC yüzey seçimini karşı bağlantıyla eşleştirin. İki farklı yüzey tipini aynı bağlantı noktasında doğrudan birleştirmeyin.

Bir 16 port ODK kutusunda bağlantı yuvalarının bulunması, bütün adaptörlerin veya bir splitterin teslimat kapsamına dahil olduğu anlamına gelmez. Bu gövdeyi seçerken ihtiyaç duyulan donatımı ayrıca belirleyin. Hazır 1×16 splitterli düzen arıyorsanız, ürün adında bu konfigürasyonu açıkça belirten modeli değerlendirin.

Giriş kablosundan abone çıkışına kadar izlenebilir düzen

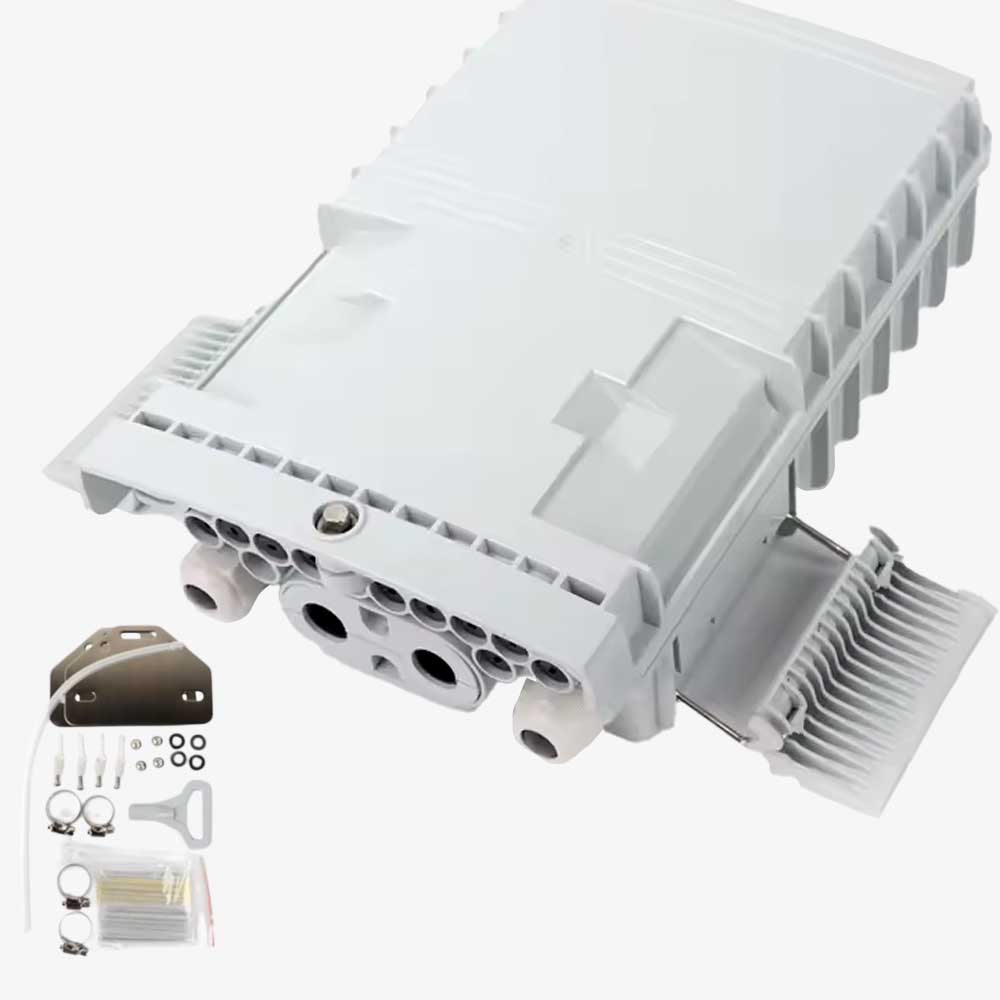

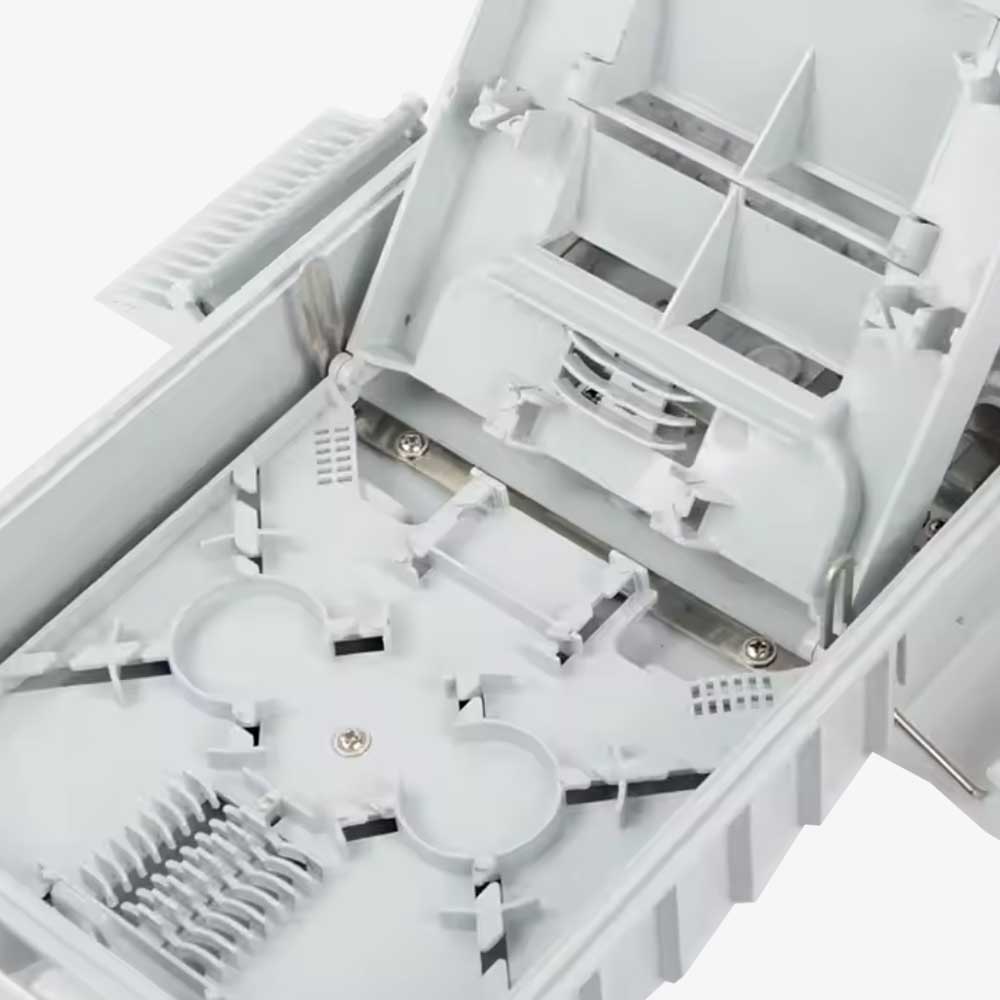

Dört giriş ve on altı çıkış bulunan kablo geçiş düzenini yer seçmeden önce kablo güzergâhıyla karşılaştırın. Gelen kablonun sabitleneceği bölümden fiber tepsisine kadar rahat bir geçiş bırakın. Kablo dış kılıfını tutan sabitleme ile çıplak fiberi taşıyan düzenleme parçaları farklı görev yapar. Çekme kuvveti, ek noktasına veya adaptör arkasındaki ince fibere taşınmamalıdır.

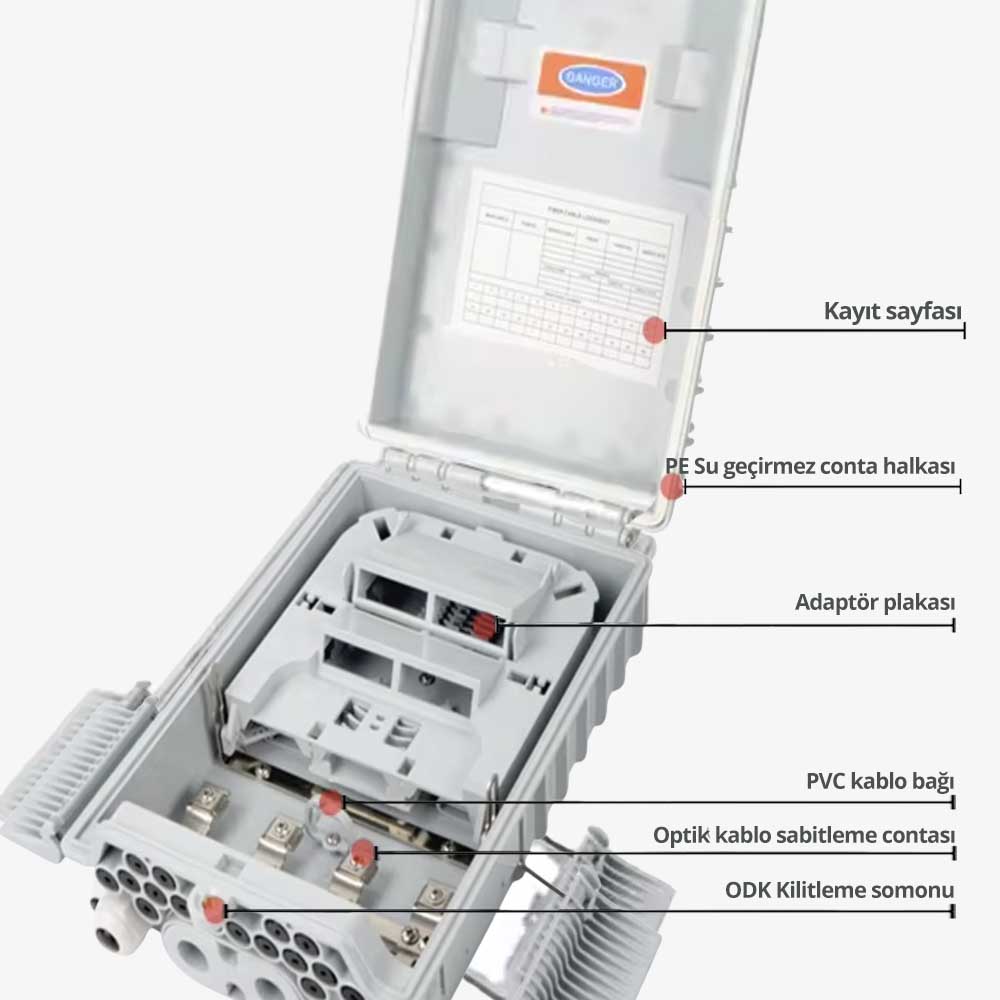

Port etiketlerini kapaktaki kayıtla eşleştirin. Bir bağlantı değiştiğinde yalnızca adaptörün yanındaki numarayı değil, ilgili kaset ve kablo damarını da güncelleyin. Bu şekilde kapağı açan bakım ekibi hangi fiberin hangi hatta ait olduğunu görebilir. Fiber payını kapak altında birikmiş bir halka halinde bırakmak yerine ayrılan güzergâhta düzenleyin.

Duvar veya direk uygulamasında kapanışı kontrol edin

Föyde duvar ve direk montajı kullanım alanları arasında belirtilir. Montaj yüzeyini, kullanılacak sabitleme parçalarını ve kapağın açılma mesafesini önceden değerlendirin. IP66 sınıfındaki muhafazanın doğru çalışması için kapak contasının temiz oturması, geçişlerin kullanılan kabloya uygun kapanması ve kullanılmayan açıklıkların korunması gerekir. Gövde sınıfını, montajdaki bütün açıklıkları kendiliğinden kapatan bir özellik gibi düşünmeyin.

İngilizce listelerde 16 port fiber distribution box veya FTTH termination enclosure olarak geçen bu ürün türü, projenin pasif bağlantı düzenine hizmet eder. Alternatif gövdeler fiber sonlandırma kutuları bölümünde; bağlantı parçaları ise fiber adaptör kategorisinde bulunur.
