1×16 Fiber Optik Dağıtım Kutusu GPON – ODK SC/APC Splitter

1×16 fiber optik dağıtım kutusu: tek girişten on altı kola

Bir besleme fiberini aynı dağıtım noktasında on altı çıkışa ayırmak için splitterli düzen seçilir. Bu 1×16 fiber optik dağıtım kutusu, GPON ve FTTH bağlantılarında SC/APC arayüzlü bölme noktasını bir muhafaza içinde toplar. Kutu içindeki modül ışığı böler; gövde ise eklerin, bağlantıların ve kablo payının düzenlenmesini sağlar. Bu iki görevi ayrı değerlendirmek, doğru konfigürasyonu seçmeyi kolaylaştırır.

1×16 oranı ile gövde kapasitesi farklı bilgilerdir

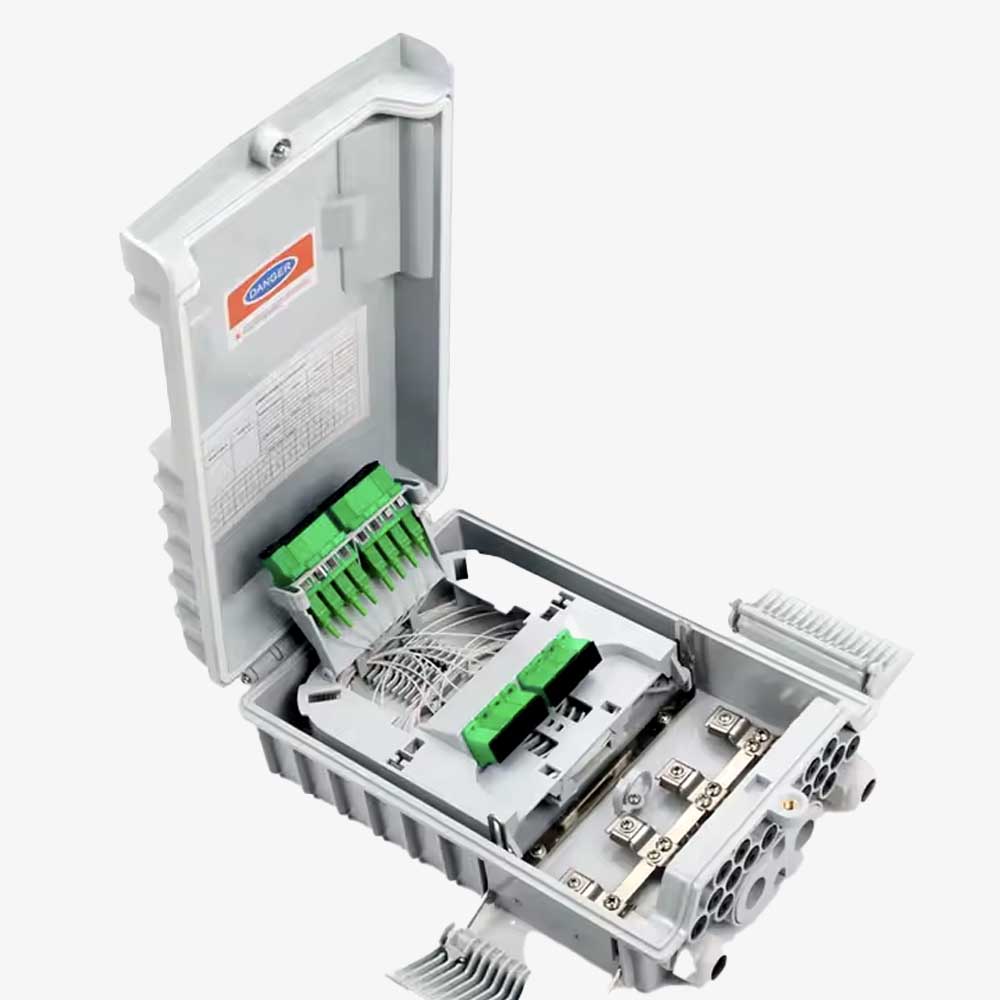

Ürün adındaki 1×16, splitterin bir giriş ve on altı çıkış koluna sahip olduğunu belirtir. Muhafazanın adaptör alanı ise 16 SC simplex veya 16 LC duplex adaptör yerleşimine uygundur. LC duplex adaptörün iki fiber taşıması, bu ürünün 1×16 bölme oranını 1×32 yapmaz. Buradaki satış konfigürasyonu SC/APC splitterli sürümdür; bağlantı ve kapasite planı buna göre hazırlanmalıdır.

SC/APC çıkış planını baştan numaralandırın

Abone portlarını bağlamadan önce besleme girişini ve on altı çıkış kolunun karşılıklarını belirleyin. Her çıkışa bir port etiketi vermek, devreye alma sırasında ölçüm sonuçlarını doğru hatta kaydetmenizi sağlar. Sonradan bir abone bağlantısı değiştiğinde kablo üzerindeki etiket ile kapak içindeki planın birlikte güncellenmesi gerekir.

SC/APC konnektörün karşısında aynı arayüz ve yüzey tipini kullanın. SC/UPC veya LC bağlantı gerektiren bir hattı yalnızca renk veya port sayısına bakarak bu düzene bağlamayın. Uygun pigtail, adaptör ve patch cord seçimi ağ çiziminde belirtilmelidir. Konnektör yüzeyini kontrol etmek ve temizlemek de ilk ölçümden önce tamamlanacak işlerin arasındadır.

Bölme noktasında optik bütçeyi kontrol edin

On altı çıkış bulunması, her hattın aynı toplam kayba sahip olacağı anlamına gelmez. Besleme kablosu, splitter, ekler, konnektörler ve aboneye kadar giden mesafe birlikte değerlendirilir. Gerekli ölçüm sonucunu projenin OLT/ONT sınıfı ve kabul sınırlarıyla karşılaştırın. Bu kutu için doğrulanmamış bir zayıflama değeri üzerinden mesafe veya abone performansı hesabı yapılmamalıdır.

İngilizce satın alma listelerinde 1×16 splitter distribution box ve SC APC FTTH box ifadeleri aynı kullanım ihtiyacını tarif edebilir. Ancak yalnızca “16 port kutu” yazılması, kutunun splitterli olduğunu tek başına açıklamaz. Sipariş verirken bölme oranını ve SC/APC bağlantıyı birlikte belirtin.

Montaj bitmeden bakım erişimini deneyin

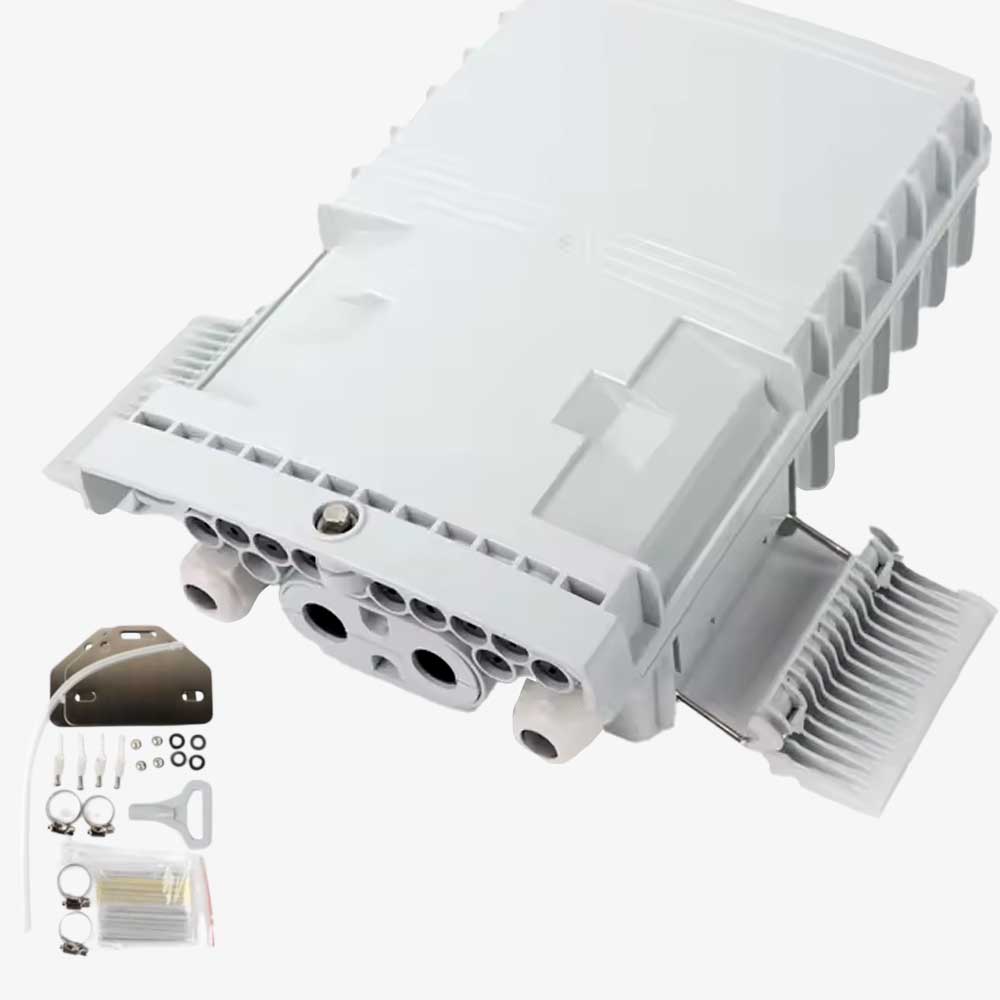

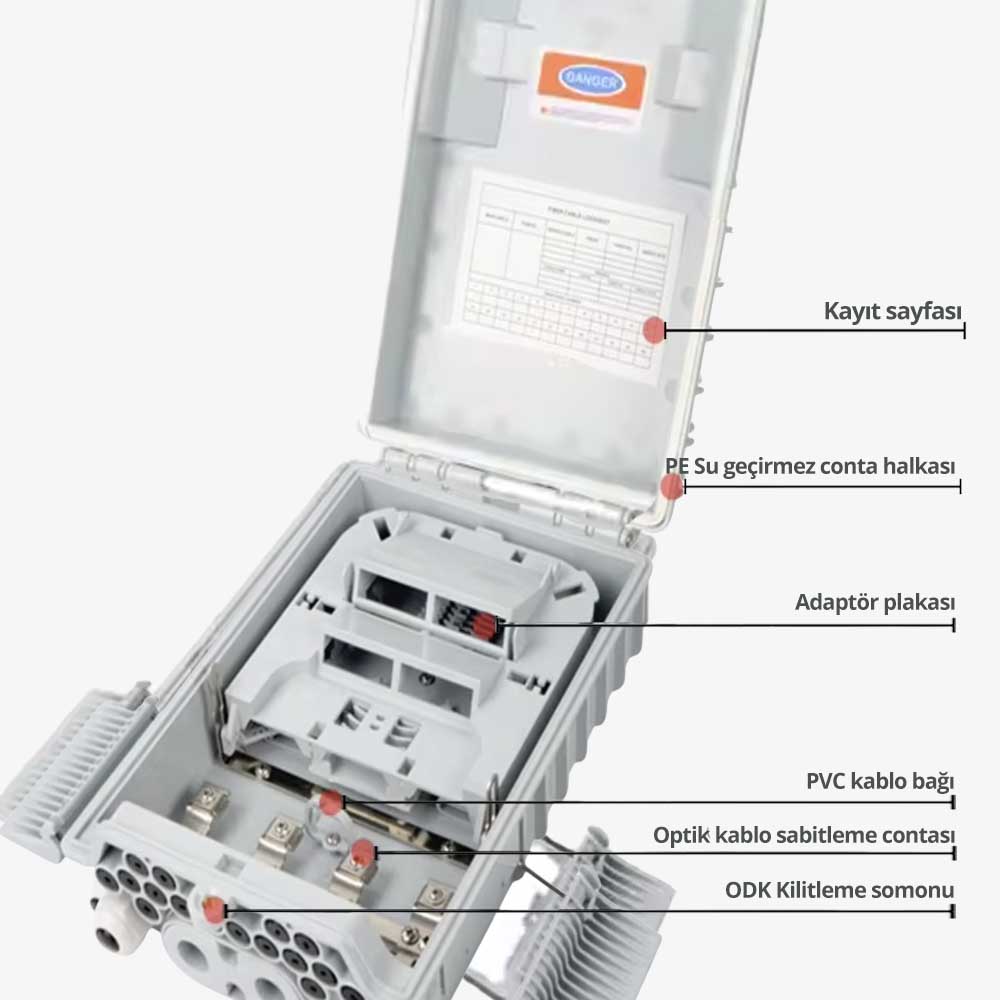

Gövdeyi sabitledikten sonra kapağın tamamen açılabildiğini, fiber kasetine ulaşılabildiğini ve kablo geçişlerinin zorlanmadığını kontrol edin. Fiber payı düzenlenirken çıkış kablolarının çekme yükü ek noktasına aktarılmamalıdır. Kapak contasıyla kablo veya fiber sıkışması, doğru kapanışı engelleyebilir. Kullanılmayan geçişlerin kapalı kalmasına ve montaj parçalarının kullanılan kabloyla uyumuna dikkat edin.

Bağlantılar tamamlandığında giriş ile her çıkışı planınıza göre ölçüp sonuçları numaralandırın. Farklı bölme oranları için fiber optik splitter modellerini, gövde seçenekleri için ODK ve sonlandırma kutularını karşılaştırabilirsiniz.
