FC APC–LSH APC Simplex Patch Cord – G657A2, 3 mm LSZH

FC APC LSH APC patch cord: tek fiber, iki farklı bağlantı ucu

FC APC LSH APC patch cord, FC APC port ile LSH APC bağlantı noktası arasında tek fiberli bir yol oluşturur. G657A2 single mode fiber ve 3 mm LSZH kılıfla hazırlanan simplex modeldir. Bir tarafta vidalı FC, diğer tarafta LSH/E2000 bağlantı bulunur. İki konnektör, aynı fiberin iki ucudur; ürün duplex değildir.

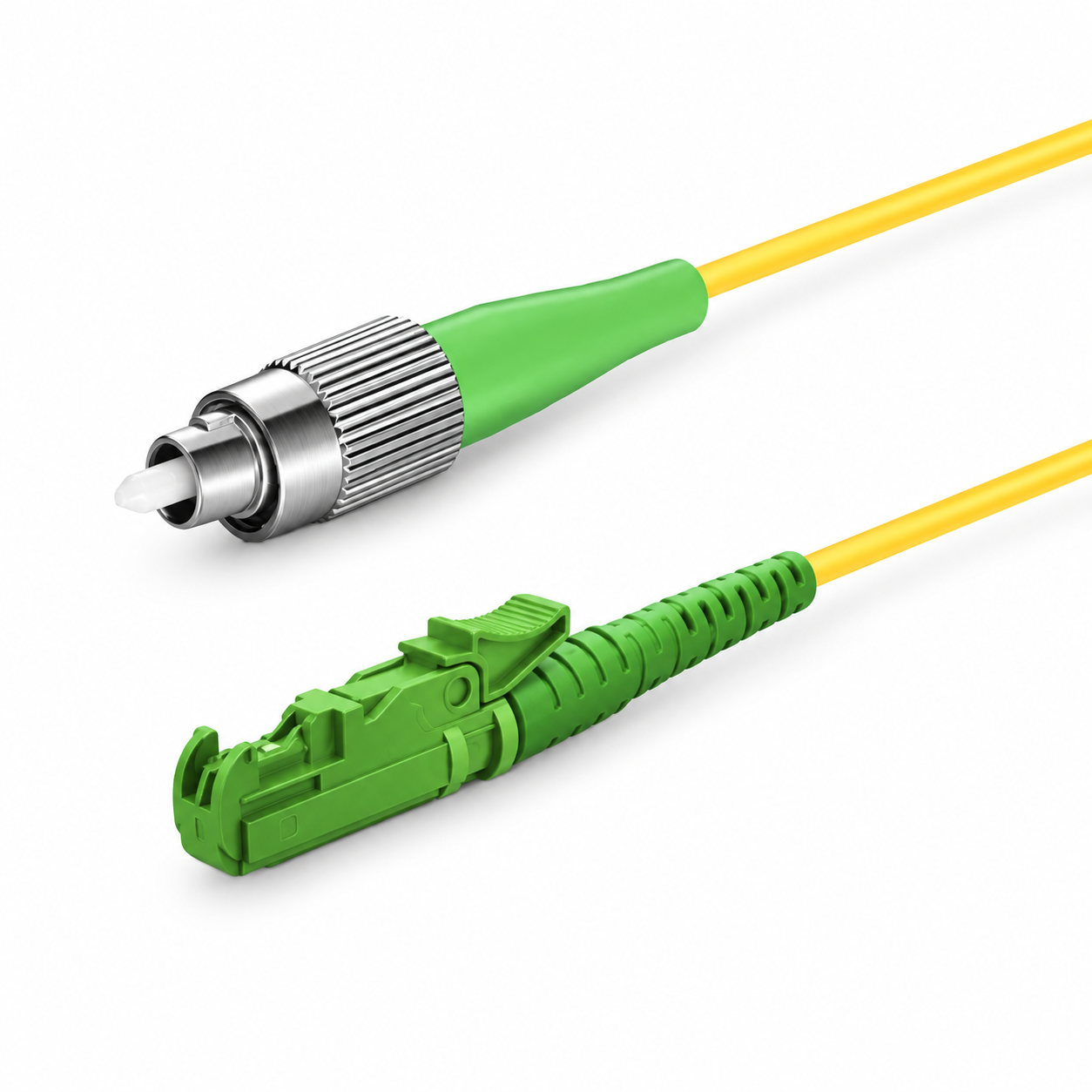

FC E2000 patch cord arayan kullanıcılar için uçların ikisi de önemlidir. Mevcut panelin FC APC olması kadar karşı noktanın LSH APC olması da gerekir. Aynı tip iki FC uçlu bir ürün, bu bağlantının karşılığı değildir. Ürün görseli bu farkı göstermek için hazırlanmış temsili çizimdir: üstte metal somunlu FC, altta yeşil LSH uç görülür.

Konfigürasyonu tek bakışta kontrol edin

Vidalı bağlantı ile mandallı bağlantıyı ayırın

FC tarafında metal bağlantı somunu adaptöre vidalanır. Montaj sırasında konnektörü doğru yönde oturtup somunu sıkın; tüm patch cordu döndürerek kabloya burulma vermeyin. LSH tarafında ise gövdenin kilit düzeni kullanılır. İki ucun takma ve çıkarma yöntemi farklı olduğundan dar bir panoda her iki mekanizmaya da erişim bırakılması gerekir.

LSH APC simplex bağlantı bir adaptör üzerinden başka bir patch corda devam edecekse adaptör ailesini ve karşı uç yüzeyini kontrol edin. APC ile UPC uçların doğrudan birleştirilmesi uygun değildir. Yeşil gövde yardımcı bir görsel işaret olabilir; kesin seçim ürün ve port üzerindeki tanıma dayanmalıdır. Bir ucun FC olması tek başına APC yüzeye sahip olduğunu göstermez.

Tek fiberli yol nasıl planlanır?

Simplex ürün, iki nokta arasında bir optik fiber taşır. Cihazların bu fiber üzerinden hangi yönde ve hangi dalga boylarıyla çalışacağı aktif donanımın tasarımına bağlıdır. Patch cord tek başına çift yönlü iletişim sağlamaz, sinyali çoğaltmaz ve splitter yerine kullanılmaz. Sisteminiz iki ayrı fiber gerektiriyorsa tek simplex patch cord bu ihtiyacı karşılamaz.

Bir dağıtım panosunda ara bağlantı değiştirirken önce hangi FC portunun hangi LSH porta gittiğini kaydedin. Etiketlerde uç ailesini belirtmek, benzer sarı patch cordlar arasından doğru hattı bulmayı kolaylaştırır. Sonraki bakımda yalnızca uzunluğa veya renge bakmak yerine port numaralarını izleyin. Aynı güzergâhtaki ikinci bir fiber varsa onun etiketini de ayrı tutun.

G657A2 ve 3 mm LSZH ne anlatır?

G657A2, single mode fiberin bükülme performansıyla ilgili sınıfını belirtir. Bu özellik, bitmiş patch cordun sınırsız bükülebileceği anlamına gelmez. Konnektör arkasındaki körük, dış kılıf ve fiber birlikte korunmalıdır. Kabloyu panel kapağına sıkıştırmak veya dar bir köşeden keskin biçimde döndürmek yerine kablo düzenleyicinin yönlendirmesini kullanın.

3 mm LSZH ifadesi bu modelin kılıf seçimini tanımlar. LSZH düşük duman ve halojensiz kılıf anlamına gelir; belirli bir yangın sınıfı veya dış ortam dayanımı yerine geçmez. Zırhlı, suya dayanıklı ya da UV korumalı bir güzergâh gerekiyorsa bu koşullara uygun ürün seçimi ayrıca yapılmalıdır. Standart patch cordu açık saha kablosu gibi değerlendirmeyin.

Metrajı seçmeden önce güzergâhı ölçün

FC ve LSH noktaları arasındaki mesafeye kablo düzenleyiciler üzerinden geçişi de ekleyin. Uçların rahatça takılıp çıkarılabilmesi için servis alanı bırakın; kısa kalan ürünü gergin biçimde bağlamayın. Fazla metrajı da konnektörlerin önüne dolamak yerine uygun bir toplama alanına yönlendirin. Sipariş ettiğiniz uzunluk ürün varyasyonunda seçilir, temsili görselde ölçekli olarak gösterilmez.

Bağlantı öncesinde uç yüzeylerinin temizliğini uygun fiber ekipmanıyla kontrol edin. LSH koruyucu yapısı temizlik kontrolünü gereksiz kılmaz. FC somunu veya LSH kilidi tam oturmuyorsa güç uygulamak yerine arayüz eşleşmesini ve adaptörün durumunu inceleyin. Montaj sonrasında bağlantıyı projenin kabul ölçütlerine göre test edin.

Teklif için kısa ve açık ürün tarifi

“FC APC–LSH APC, G657A2, simplex, 3 mm LSZH” tanımına istediğiniz uzunluğu ekleyebilirsiniz. İngilizce karşılığı FC APC to E2000 APC single mode simplex patch cord şeklindedir. Bu tarif, farklı uç veya fiber sayısına sahip seçenekleri ayırır. Diğer bağlantılar için patch cord modellerini karşılaştırın.
