FC APC–LSH UPC Patch Cord – G657A2 Simplex 3 mm LSZH

FC APC LSH UPC: açılı FC uçtan E2000 UPC porta

FC APC LSH UPC patch cord, bir tarafında vidalı FC APC bağlantısı, diğer tarafında LSH UPC portu bulunan single mode hatlar için hazırlanır. Aynı hat üzerinde iki farklı konnektör kullanmanız gerektiğinde, iki ucu da aynı olan bir patch cord seçmek yerine portların karşılıklarını ayrı ayrı kontrol edebilirsiniz. Bu modelin FC tarafı APC, LSH tarafı UPC cilalıdır.

LSH adı projelerde E2000 olarak da geçer. Dolayısıyla FC APC E2000 UPC şeklinde tarif edilen uç düzeni de bu ürünün seçiminde değerlendirilir. Buradaki önemli ayrıntı yalnızca konnektörün adı değildir: E2000 tarafının UPC olması gerekir. LSH APC isteyen bir bağlantı için bu model doğru eşleşme oluşturmaz.

Tek fiberli bağlantının ürün bilgileri

Simplex yapı tek bir fiber yolu içerir. İki ayrı fiber üzerinden çalışan bir gönderme ve alma bağlantısında hat sayısı ayrıca planlanmalıdır. Tek fiberli patch cord kullanılması, bağlı cihazın çalışma biçimini veya desteklediği veri hızını kendiliğinden değiştirmez. Cihazların optik arayüzleri, fiber sınıfı ve hattın toplam kaybı birlikte değerlendirilir.

Port etiketlerini okurken nereden başlamalı?

Önce FC bağlantının bulunduğu noktayı kontrol edin. Metal bilezik FC ailesini tanımaya yardımcı olur; ancak bileziğin vidalanması, cila tipinin doğru olduğu anlamına gelmez. Bu uç FC APC karşılıkla kullanılmalıdır. Diğer tarafta ise LSH UPC yuvası gerekir. APC ve UPC uçları aynı birleşme noktasında karşı karşıya getirmeyin.

Bu ayrım özellikle mevcut bir hattın patch cordu yenilenirken önemlidir. Eski kablonun yalnızca rengine bakarak seçim yapmak yerine, panel etiketi ile cihazın bağlantı bilgisini karşılaştırın. İki uç farklı cilaya sahip olabilir; bu, patch cordun iki ucunun birbirine doğrudan bağlanacağı anlamına gelmez. Her uç kendi tarafındaki uygun arayüzle eşleşir.

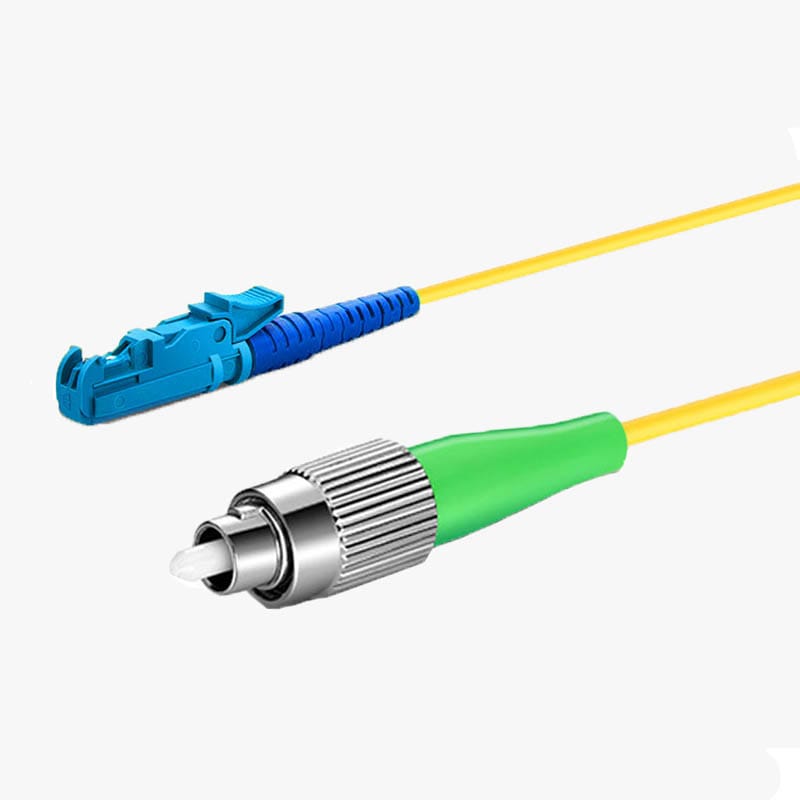

Ürün fotoğrafında mavi LSH gövde ile yeşil arka gövdeli FC uç birlikte görülür. Fotoğraf uçların biçimini ayırt etmeye yardımcı olur; metraj seçimini ise sipariş seçeneğinden yapmalısınız. İstenen bağlantıyı bir ekip arkadaşına iletirken “FC LSH patch cord” ifadesinin yanına APC–UPC sırasını ve uzunluğu eklemek yanlış ürün seçimini azaltır.

Kabin içinde metraj ve bağlantı payı

Uzunluğu ölçerken iki port arasındaki düz mesafeyle sınırlı kalmayın. Kablonun organizatör üzerinden geçeceği yolu, kapak hareketini ve bağlantıyı sökmek için gereken erişim alanını hesaba katın. Gereğinden kısa bir seçim FC bileziğine veya LSH mandalına erişimi zorlaştırabilir; gereğinden fazla uzunluk ise kabin içinde ek düzenleme gerektirir.

G657A2 fiber bükülmeye duyarlılığı azaltılmış single mode sınıfındadır; yine de tamamlanmış patch cordun izin verilen bükülme sınırı gözetilmelidir. Fiber standardından hareketle bütün kablo için rastgele bir yarıçap belirlemeyin. Kabloyu köşede sıkıştırmadan yönlendirin ve bağlama elemanlarını kılıfı ezecek kadar sıkmayın.

LSZH kılıf düşük dumanlı, halojensiz malzeme seçimini ifade eder. Bu ifade tek başına belirli bir yangın sınıfı, dış ortam dayanımı veya zırhlı yapı taahhüdü değildir. Projede özel bir sertifika aranıyorsa ilgili ürün belgesini sipariş öncesinde kontrol edin.

Bağlantı sonrası kontrol

• FC ucunu doğru hizalayın; kabloyu döndürerek değil, bağlantı bileziğinden sabitleyin.
• LSH ucunun mandalının yerine oturduğunu kontrol edin; çıkarmak için kablodan çekmeyin.
• Uç yüzeyleri uygun fiber temizleme yöntemiyle kontrol edin. Aktif fiberin içine bakmayın.
• Hat etiketine iki uç tipini ve seçilen uzunluğu birlikte yazın.

Uluslararası ürün listelerinde bu bağlantı FC APC to E2000 UPC single mode simplex patch cord olarak tanımlanır. E2000 UPC simplex ve G657A2 single mode ifadeleri, sırasıyla bağlantı yapısını ve fiber sınıfını belirtir; birbirinin yerine kullanılmaz.

Diğer uç seçenekleri için fiber optik patch cord ürünlerini karşılaştırabilirsiniz. Genel yapı bilgilerini patch cord teknik föyünde inceleyin; siparişe özel test değerleri gerekiyorsa bunları ayrıca talep edin.
