LC UPC Duplex Adaptör (Coupler) – OM2 Multi Mode

LC duplex OM2 adaptör: mevcut panelde doğru parçayı seçin

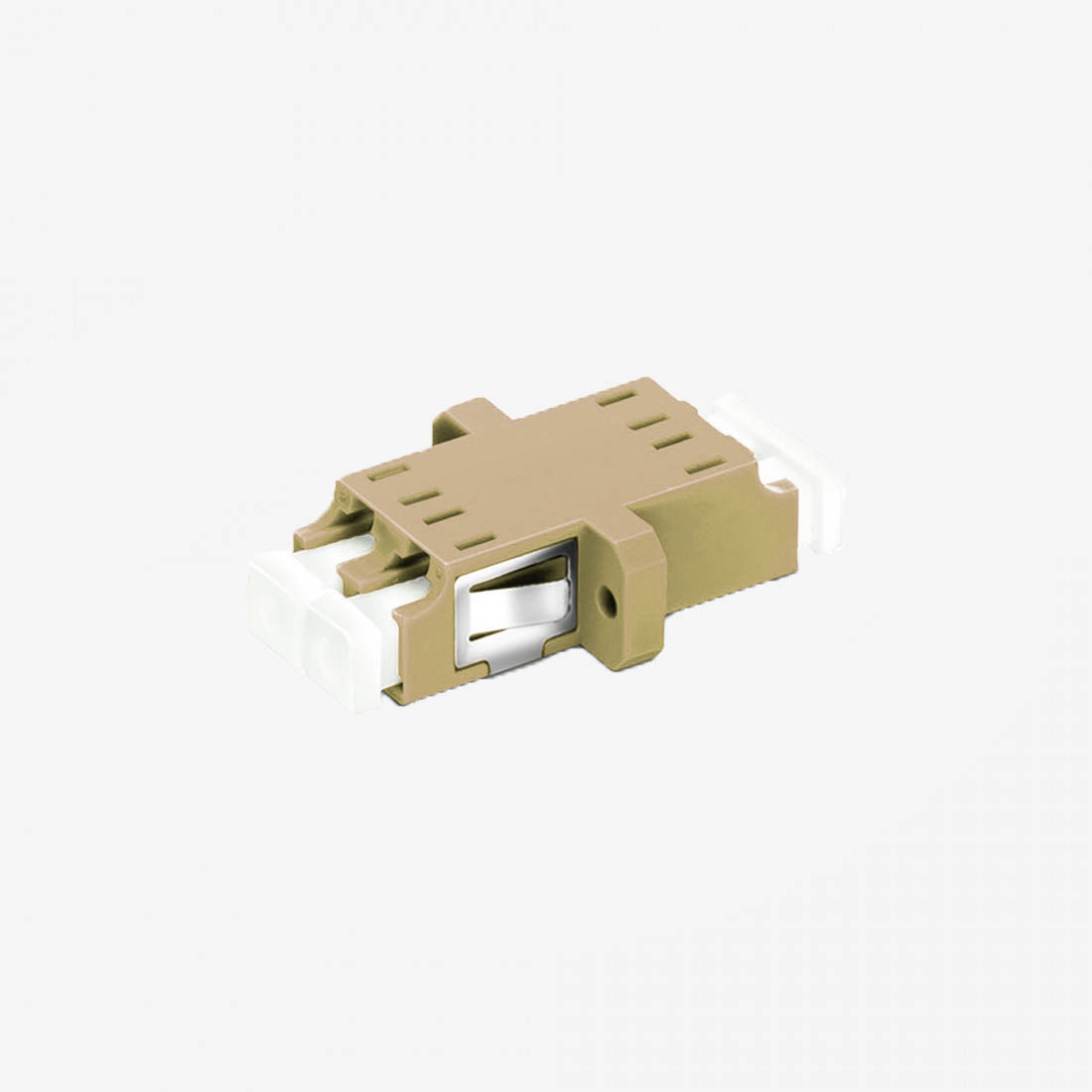

Bir panelde hasarlı bağlantı yuvasını değiştirirken yalnızca gövde rengine bakmak yeterli değildir. LC duplex OM2 adaptör, LC/UPC uçlu multimode bağlantıları iki ayrı fiber yolu üzerinden karşılıklı eşleştirir. Bej gövdeli bu Fibline coupler, OM2 bağlantı düzenini korumak ve patch cord ile panelin arkasındaki sonlandırmayı bir araya getirmek için kullanılır.

Eski adaptörü sökmeden önce kontrol edilecekler

• Konnektör: Her iki tarafta LC/UPC bağlantı olmalıdır. SC veya E2000 uçlar bu yuvaya takılmaz.
• Gövde: Flanşlı yapı için paneldeki açıklığı ve sabitleme yerlerini karşılaştırın. LC adaptörlerin hepsi aynı montaj biçimine sahip değildir.
• Hat bilgisi: Panel etiketindeki fiber sınıfını kablo kayıtlarıyla doğrulayın. Bej renk tanımayı kolaylaştırır; hat ölçümünün yerine geçmez.
• Sıralama: Sökmeden önce iki fiberin yerini işaretleyin. Bağlantıyı geri takarken gönderici ve alıcı yönlerini karıştırmayın.

Duplex bağlantıda kaç fiber bulunur?

Gövdenin her yüzünde iki LC bağlantı yuvası vardır. Karşılıklı yuvalar birbirinin devamıdır; toplamda iki bağımsız fiber yolu oluşturur. Bu nedenle dört yuva görünmesi dört fiber kapasiteli olduğu anlamına gelmez. İki fiber kullanan klasik gönderim–alım bağlantısında bir duplex adaptör bir fiber çiftini taşır.

OM2 LC coupler hangi işi yapar?

Adaptör, karşılıklı takılan konnektörleri mekanik olarak hizalar. Kablo, aktif dönüştürücü veya optik alıcı-verici içermez. Mevcut OM2 hattı OM3 ya da OM4 sınıfına yükseltmez; erişilebilen hız ve mesafe, kablo ile kullanılan aktif ekipmanın birlikte değerlendirilmesini gerektirir.

İngilizce kataloglarda bu ürün grubu LC duplex OM2 adapter veya multimode LC coupler adıyla bulunur. “LC LC birleştirici” ifadesi de iki taraftaki arayüzün LC olduğunu anlatır. Sipariş karşılaştırmasında isim kadar UPC uyumunu ve montaj tipini de kontrol edin.

Bakım sırasında bağlantıyı koruyun

Boş yuvaları kapaklı tutun. Konnektörü takmadan önce uç yüzeyini uygun fiber kontrol ve temizleme araçlarıyla inceleyin; elle silmeyin. Bağlantıda kayıp görüldüğünde yalnızca adaptörü değiştirmek yerine iki taraftaki konnektörleri de kontrol edin. Değişim sonrasında hattın ölçümünü tekrarlamak, bakımın sonucunu doğrulamanızı sağlar.

Yeni bir sonlandırma düzeni kuruyorsanız fiber optik patch panel seçeneklerini montaj açıklığı ve adaptör kapasitesiyle birlikte değerlendirebilirsiniz. Ürün ailesine ait yapı bilgileri Fibline adaptör kataloğunda yer alır.
