LC UPC Duplex Adaptör (Coupler)- OM3 Multi Mode

OM3 LC duplex adaptör ile panel kapasitesini doğru planlayın

Bir panel için adaptör alırken “yuva”, “fiber” ve “duplex bağlantı” sayıları kolayca karışabilir. OM3 LC duplex adaptör, tek gövdede iki fiber yolunu eşleştirir. Fibline’ın turkuaz, flanşlı LC/UPC coupler modeli; OM3 sonlandırmada panelin önündeki patch cord ile arkasındaki LC uçlu bağlantı arasında geçiş noktası oluşturur.

12 fiberlik bir sonlandırmada kaç adet gerekir?

Her fiber yolunun ayrı ayrı kullanıldığı bir düzen için altı LC duplex adaptör toplam 12 fiberi karşılar. Paneldeki altı adaptör yeri, 12 bağımsız duplex cihaz bağlantısı anlamına gelmez. Sipariş listenizi hazırlarken hem fiber adedini hem de panelin desteklediği gövde tipini yazın; böylece kapasite hesabıyla mekanik uyumu birlikte kontrol edebilirsiniz.

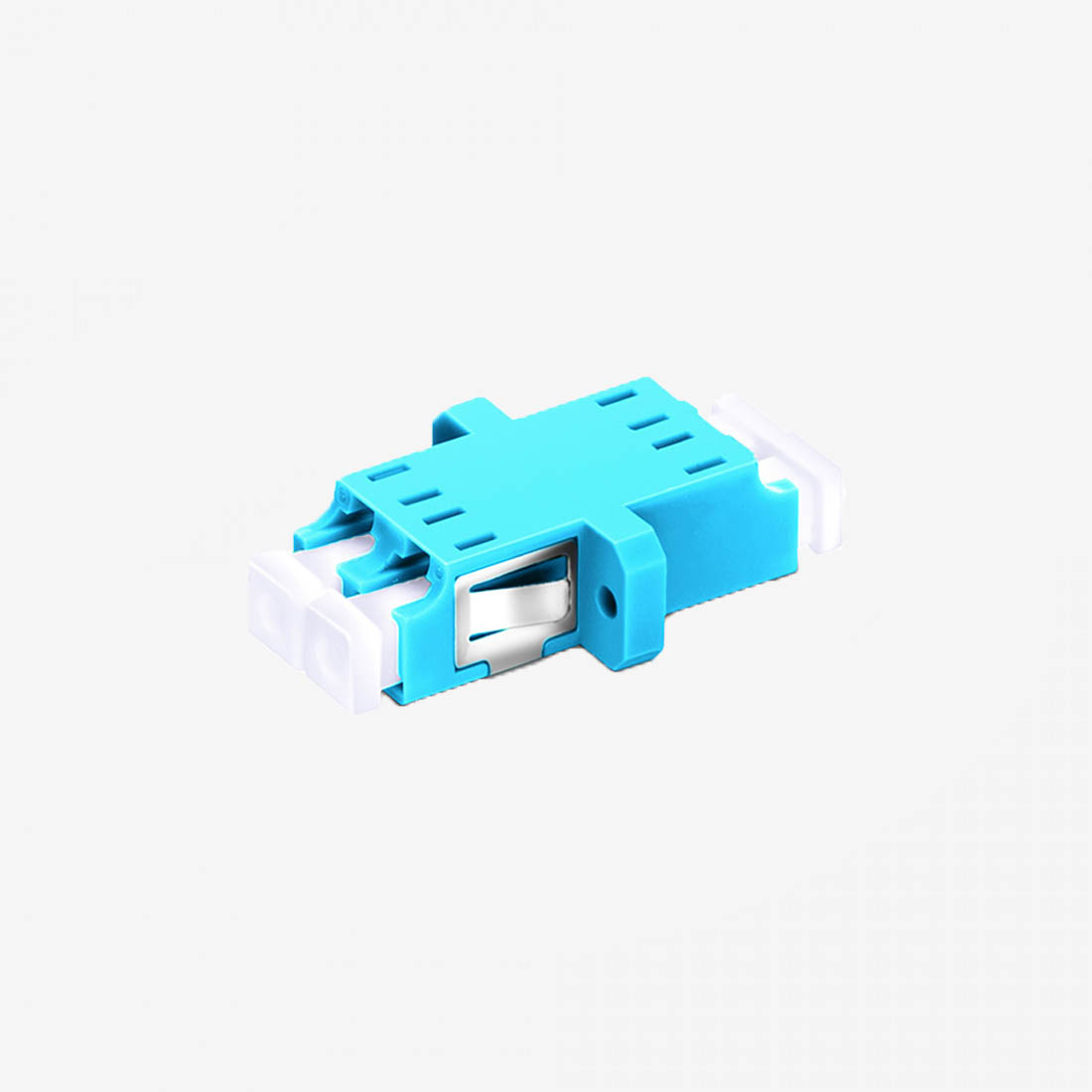

Turkuaz gövde ve flanşlı montaj

Turkuaz renk, OM3 bağlantıların panel üzerinde ayırt edilmesine yardımcı olur. Yine de kablo etiketini ve bağlantı kayıtlarını esas alın; renk tek başına tüm hattın fiber sınıfını doğrulamaz. Flanşlı gövdenin paneldeki açıklık ve sabitleme düzenine uygun olması gerekir. Benzer isimle satılan flanşsız bir LC adaptörün aynı yere uyacağını varsaymayın.

Panel üzerinde kabloyu takıp çıkaracak kadar çalışma alanı bırakın. Adaptörü taşıyan panel sacı veya yuva gevşekse bağlantı sırasında uygulanan kuvvet gövdeyi hareket ettirebilir. Montaj bittikten sonra konnektör mandallarının rahatça erişilebilir olduğunu kontrol etmek, sonraki bakım işini kolaylaştırır.

LC UPC bağlantıda uyum sınırları

İki taraftaki uçların LC/UPC arayüzüne uygun olması gerekir. Bu parça SC–LC dönüştürücü değildir; içinde splitter veya aktif elektronik bulunmaz. Bir OM3 hattın erişebileceği hız ve mesafe, kullanılan fiber ve alıcı-verici ile birlikte değerlendirilir. Yalnızca coupler değiştirmek hattı daha yüksek bir fiber sınıfına dönüştürmez.

Montaj sonrası iki yolu ayrı kontrol edin

Duplex bağlantının bir yönü çalışıp diğer yönü çalışmıyorsa önce fiber sıralamasını, sonra iki taraftaki uç yüzeylerini kontrol edin. Konnektörleri uygun araçlarla temizleyin ve kullanılmayan yuvaları kapalı tutun. Ölçüm sonucunu panel etiketiyle birlikte kaydetmek, arızalı hattın daha sonra bulunmasını kolaylaştırır.

İngilizce proje listelerinde OM3 LC adapter ve LC duplex coupler adlarıyla karşılaşabilirsiniz. Karşılaştırırken duplex yapı, UPC uyumu ve flanşlı montajın birlikte belirtilmesine dikkat edin. Panel seçimi için fiber optik patch panel kategorisini, ürün ailesinin yapısı için Fibline adaptör kataloğunu inceleyebilirsiniz.
