LC UPC Duplex Adaptör (Coupler)- OM4 Multi Mode

LC UPC duplex adaptör OM4: fiber çiftini panelde birlikte tutun

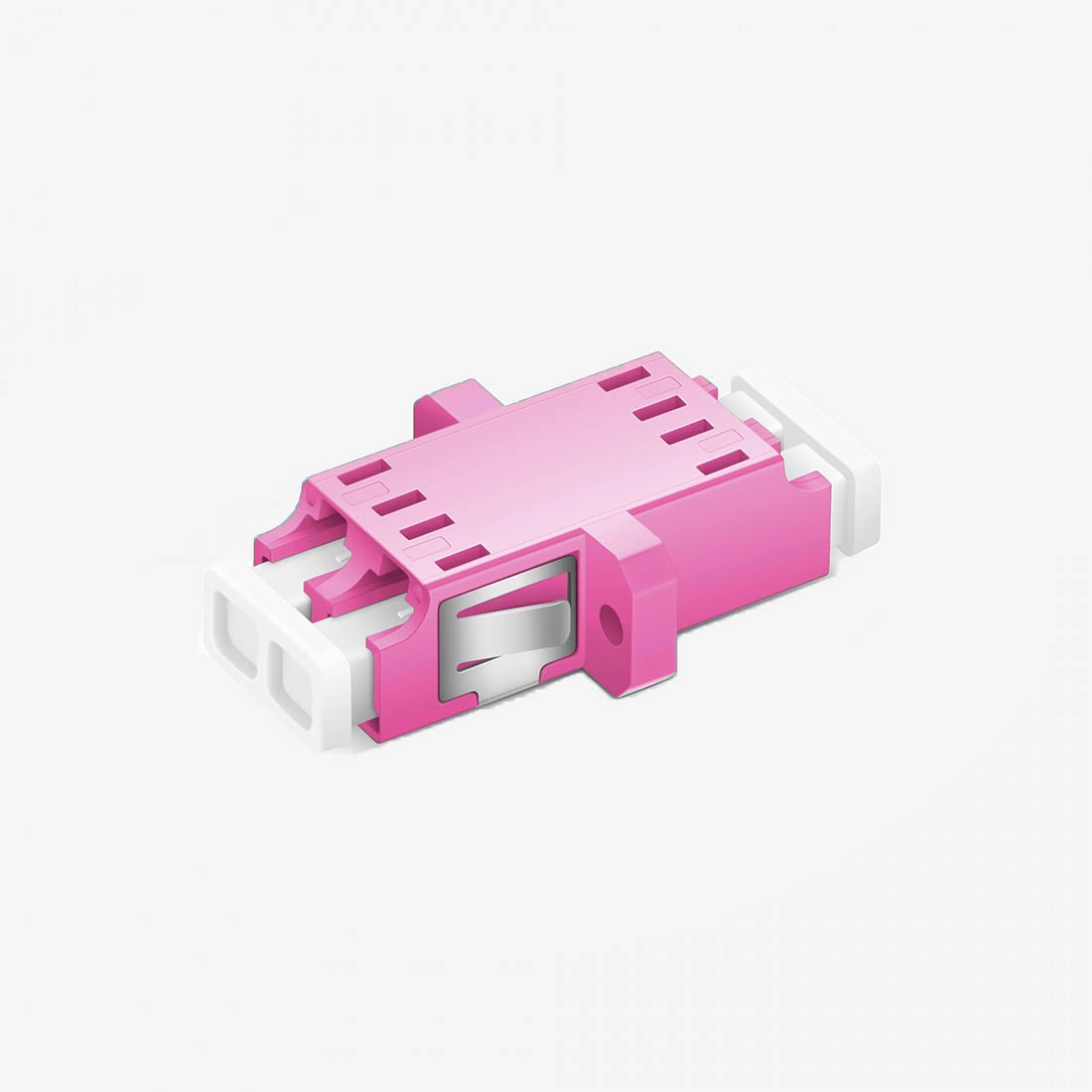

LC UPC duplex adaptör OM4, iki LC/UPC bağlantı yolunu aynı gövdede bir araya getiren multimode coupler modelidir. Fibline’ın mor renkli adaptörü, OM4 kablolamanın panel veya sonlandırma kutusundaki geçiş noktasında kullanılır. Karşılıklı takılan uyumlu konnektörleri birleştirir; kabloyu sonlandıran konnektörün veya pigtailin yerine geçmez.

Duplex gövdede kaç fiber yolu var?

Bu modelde yan yana iki bağımsız optik yol bulunur. Bir taraftan giren her LC ucu, karşı taraftaki kendi eşiyle birleşir. Ön ve arka yüzlerde toplam dört konnektör girişi görülmesi, dört ayrı fiber kanalı olduğu anlamına gelmez. İki fiberli gönderme–alma bağlantısında bu yollar bir çift olarak kullanılır.

Panel kapasitesi hazırlanırken “LC duplex adaptör adedi” ile “fiber adedi” ayrı yazılmalıdır. Örneğin altı duplex adaptör, on iki fiber yolu için bağlantı noktası sağlar. Cihaz portu sayısı ise kullanılan optik arayüzün ihtiyacına bağlıdır; adaptör sayısından tek başına çıkarılamaz.

OM4 LC coupler seçeneğinin özellikleri

Mor gövde OM4 grubunu ayırt etmeyi kolaylaştırır. Yine de kablonun etiketi ve proje sınıfı kontrol edilmelidir. Adaptör kullanılması OM3 kabloyu OM4’e dönüştürmez; tüm bağlantının erişim mesafesi ve veri hızı kablolama ile aktif optik modüller üzerinden değerlendirilir.

LC bağlantı çiftinin sırasını koruyun

Patch cordun iki fiberi birlikte tutulduğunda montaj daha düzenli olur, ancak gönderme ve alma yolunun doğru eşleştiği yine kontrol edilmelidir. Panelin ön ve arka tarafındaki etiketleri eşleştirin. Aradaki kablonun yönünü bilmeden yalnız adaptörü değiştirerek polarite sorununu çözmeye çalışmayın.

LC UPC duplex adaptör OM4, iki uçta da uygun LC/UPC bağlantı gerektirir. APC uçlar veya farklı konnektör aileleri bu ürünün doğrudan karşılığı değildir. Karşı cihazın bağlantısı farklıysa kablo uçlarını proje gereksinimine göre seçin.

Panel montajında flanş ve kablo alanı

Yeni bir adaptör plakası hazırlarken panel açıklığını ve sabitleme yerlerini ürün çizimiyle karşılaştırın. Flanşlı gövdenin panel yüzeyine düzgün oturması, konnektörlerin rahat takılmasını sağlar. Görünüşü benzer olan flanşsız bir modelle montaj ölçülerinin aynı olduğunu varsaymayın.

Arka tarafta pigtail payını sıkıştırmadan düzenleyin; ön tarafta patch cordun mandalına erişim bırakın. Böylece komşu bağlantıları çekmeden tek çifti sökmek mümkün olur. Port numaralarını okunur tutmak, yoğun panelde kablo takibinin ürün renginden bağımsız yapılmasını sağlar.

Bağlantı kontrolü ve piyasa adları

İngilizce kataloglarda LC duplex OM4 adapter ve LC LC coupler adlarını görebilirsiniz. Two optical paths share one housing; verify both channels when testing the completed link. Ölçüm sırasında iki fiber yolunu da kontrol edin ve sonucu ilgili bağlantı çiftiyle kaydedin.

Takılacak uçları uygun fiber inceleme ve temizleme ekipmanıyla kontrol etmek, kirli konnektör nedeniyle oluşan kaybın önüne geçmeye yardımcı olur. Kullanılmayan bağlantıların koruyucu kapaklarını saklayın. LSH arayüzlü bir proje için OM4 LSH adaptör ayrı bir üründür. MPO trunk hattını LC çıkışlara ayırmak gerekiyorsa OM4 MPO–LC kaset örneğindeki gibi dönüşüm çözümünü fiber sınıfı ve polaritesiyle ayrıca değerlendirin; bu coupler tek başına kaset işlevi görmez.
