LSH UPC Adaptör (Coupler) – OM4 Multi Mode – Vida Setli

LSH UPC adaptör OM4: panelde doğru eşleşen bağlantı

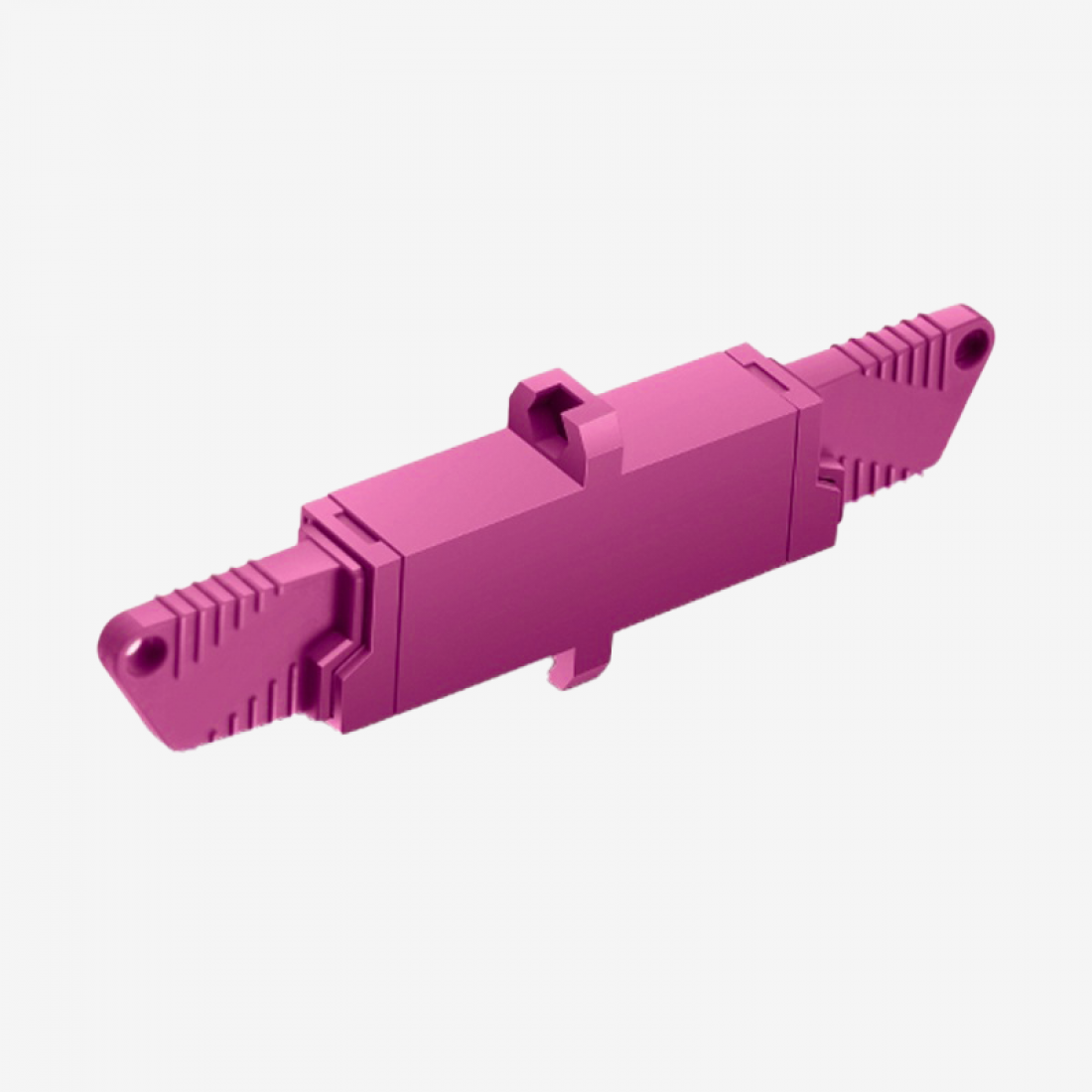

LSH UPC adaptör OM4, multimode fiber hattındaki iki uyumlu LSH konnektörü panel üzerinde karşılıklı birleştirmek için kullanılır. Fibline’ın vida setli modeli, kablo sonlandırmasının sökülüp takılabilen bir bağlantı noktasına taşınmasını sağlar. Mor gövdesi, OM4 bağlantılarının panelde ayırt edilmesine yardımcı olur.

Bir ODF içinde pigtail arkadan, patch cord önden bu adaptöre bağlanabilir. Böylece cihaz kablosu değiştirildiğinde arka taraftaki fiber ekine müdahale etmek gerekmez. Adaptör seçimini doğru yapmak, paneldeki bağlantı düzenini korumak açısından önemlidir.

E2000 adaptör ve LSH coupler aynı aramada neden görülür?

LSH arayüzü, piyasada E2000 adaptör veya E-2000 coupler adıyla da aranır. Bu terimler bağlantı ailesini tarif eder. Siparişte yalnız isim benzerliğine bakmak yerine UPC bağlantı tanımı, multimode kullanım ve panel montaj biçimi birlikte karşılaştırılmalıdır.

İngilizce teknik kataloglarda LSH multimode adapter ve E2000 simplex coupler ifadeleriyle karşılaşabilirsiniz. This simplex adapter joins two compatible LSH connectors at a panel connection point. Ürünün görevi mevcut optik uçları hizalamaktır; optik sinyali yükselten veya fiber sınıfını değiştiren bir cihaz değildir.

OM4 hattında hangi bilgiler eşleşmeli?

OM4 coupler seçerken iki taraftaki kablonun ve uçların da projeye uygun olduğundan emin olun. Bir adaptör kullanmak OM3 hattı OM4’e, multimode hattı single mode’a dönüştürmez. Aynı şekilde UPC ile APC uçlar, yalnız gövdeleri benziyor diye karşılıklı eşleştirilmez.

Simplex yapı bir optik bağlantı yolunu ifade eder. İki ayrı fiber kullanan gönderme ve alma bağlantısı kurulacaksa panelde her yol için gereken adaptör sayısı ayrıca hesaplanır. İki bağlantı yönünün bulunması bu ürünü duplex patch cord yapmaz.

Vida setli adaptörün panel yerleşimi

Mevcut bir panelde adaptör değiştiriyorsanız önce sökülen parçanın oturma biçimini kontrol edin. Yuva ölçüsü, sabitleme noktaları ve panelin arkasındaki kablo alanı birbirini tamamlamalıdır. Vida seti bulunması her panel kesimine doğrudan uyum anlamına gelmez; ölçülü çizimle eşleştirmek montaj sırasında zaman kazandırır.

Konnektör takıldığında kablonun ağırlığı adaptör üzerinde kalmamalıdır. Arka tarafta pigtail payını düzenleyin, ön tarafta patch cordun doğal dönüşüne alan bırakın. Hat etiketlerini gövde rengine ek olarak kullanmak, bakım sırasında yanlış bağlantının sökülmesini önler.

Temiz bağlantı ve teslim kontrolü

LSH UPC adaptör OM4 montajında uç yüzey temizliği, mekanik oturma kadar önemlidir. Koruyucu kapakları bağlantı anına kadar saklayın. Kullanılmış bir konnektörü tekrar takmadan önce uygun fiber inceleme ve temizleme yöntemiyle kontrol edin; kapağın takılı olması tek başına temizliği doğrulamaz.

Bağlantıyı tamamladıktan sonra hat ölçümünü kaydedin. Beklenenden yüksek kayıp görülürse konnektörün tam oturmasını, uç yüzeyini ve kablo güzergâhını birlikte inceleyin. Bu yaklaşım, sorunu yalnız adaptöre bağlayıp sağlam parçaları gereksiz yere değiştirmeyi azaltır.

Farklı bir hat sınıfı için OM3 LSH UPC adaptör seçeneğini karşılaştırabilirsiniz. Single mode APC bağlantı arıyorsanız LSH APC OS2 adaptör ayrı bir seçenektir. Seçimi mevcut konnektör ve proje bilgisine göre yapın.
