LSH APC Adaptör (Coupler) – Single Mode OS2 – Vida Setli

LSH APC adaptör ile OS2 hattında uyumlu uçları birleştirin

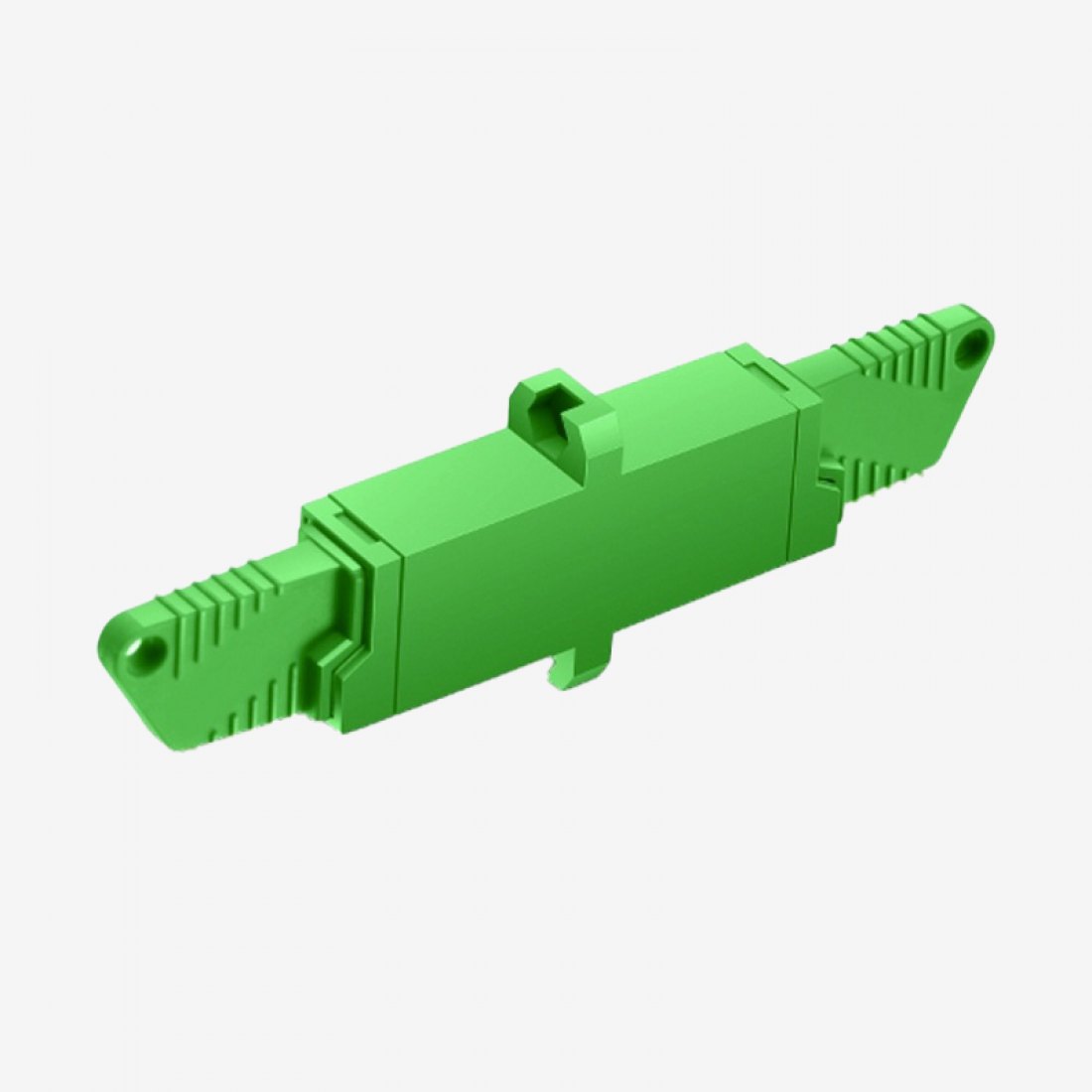

LSH APC adaptör, single mode OS2 bağlantıda karşılıklı LSH/APC konnektörleri bir araya getiren pasif coupler ürünüdür. Fibline’ın yeşil gövdeli, vida setli modeli simplex yapıdadır. Panel üzerinde erişilebilir bir bağlantı noktası oluşturarak ön taraftaki kablo değişimlerinin düzenli yapılmasına yardımcı olur.

APC seçiminde asıl kontrol iki konnektörün ucudur

Adaptör ararken E2000 APC adaptör veya LSH APC coupler adlarını görebilirsiniz. Bunlar aynı arayüz ailesini tarif eden yaygın ürün adlandırmalarıdır. APC ifadesi, bağlanacak konnektörlerin açılı uç yüzeyiyle ilgilidir. Bu ürüne takılacak iki ucun da uygun LSH/APC tipinde olması gerekir.

Bir uç UPC, diğer uç APC ise araya yeşil adaptör koymak bu farkı gidermez. Uç yüzeylerin uygun biçimde eşleşmemesi bağlantı kalitesini etkiler. Bu nedenle sipariş öncesinde patch cord ve pigtail üzerindeki konnektör tanımlarını birlikte kontrol edin; yalnız kablo rengi veya tek taraftaki etiketle karar vermeyin.

Ürün seçeneği

• Arayüz: LSH / E2000, APC bağlantı.
• Fiber hattı: single mode OS2.
• Kanal yapısı: simplex; bir optik yol.
• Gövde: yeşil renkli.
• Sabitleme: vida setli model.

OS2 coupler bir sinyal bölücü değildir. Tek hattı birden fazla aboneye dağıtmaz ve sinyali güçlendirmez. Bağlantı bütçesinde adaptörün oluşturduğu eşleşme noktası, kablo ve diğer sonlandırmalarla birlikte değerlendirilir. Projeye ait kabul sınırı için ürün belgesi ve tamamlanmış hattın ölçümü esas alınmalıdır.

Panelde bağlantı ve erişim planı

LSH APC adaptör için ayrılan yuvanın mekanik ölçülerini, sabitleme deliklerini ve panel kalınlığına uygun montajı kontrol edin. Vida seti, bağlantının panel üzerinde tutulması içindir; konnektörün optik eşleşmesini vidaları daha fazla sıkarak iyileştiremezsiniz. Gövdeyi zorlamadan yerleştirmek ve kablo yükünü düzenlemek gerekir.

Ön tarafta patch cordun takılıp çıkarılabileceği bir alan bırakın. Arkada pigtail veya diğer bağlantı kablosu keskin bir dönüşe zorlanmamalıdır. Port numarasını iki tarafta aynı kayıtla izlemek, bakım sırasında doğru hattın bulunmasını kolaylaştırır. Kullanılmayan portların kapaklarını saklamak da sonraki bağlantı hazırlığında işe yarar.

Single mode APC bağlantıda bakım sırası

Bağlantıdan önce konnektör yüzeyini uygun inceleme ekipmanıyla kontrol edin ve gerektiğinde temizleyin. Kirlilik veya tam oturmayan bir uç, adaptörün değiştirilmesiyle kendiliğinden çözülmeyebilir. Önce hat etiketini, uç tipini ve fiziksel oturmayı doğrulamak, bakımın doğru noktaya yönelmesini sağlar.

Optik porta doğrudan bakmayın. Hat üzerinde ışık bulunup bulunmadığı, gözle kontrol edilmez. Kullanılacak inceleme ve ölçüm ekipmanı çalışılan hatta uygun olmalıdır. İşlem sonunda ölçüm sonucunu port numarasıyla kaydedin; böylece daha sonraki kontroller aynı bağlantı noktasıyla karşılaştırılabilir.

E2000 APC adapter adıyla da aranır

İngilizce ürün listelerinde E2000 APC adapter ve singlemode simplex coupler ifadeleri kullanılır. Both mating connectors must match the LSH/APC interface; the adapter does not convert a UPC end into an APC end. Bu açıklama özellikle farklı arayüzlerin bulunduğu panellerde parça seçimini netleştirir.

Multimode UPC seçenekler farklı bir ihtiyaç içindir: LSH OM3 adaptör ve LSH OM4 adaptör modelleriyle karıştırılmamalıdır. Bu sayfadaki ürün, OS2 hattında APC bağlantı isteyen projeler için listelenmiştir.
