LSH UPC Adaptör (Coupler) – Single Mode OS2 – Vida Setli

LSH UPC adaptör single mode: OS2 panelde mavi bağlantı noktası

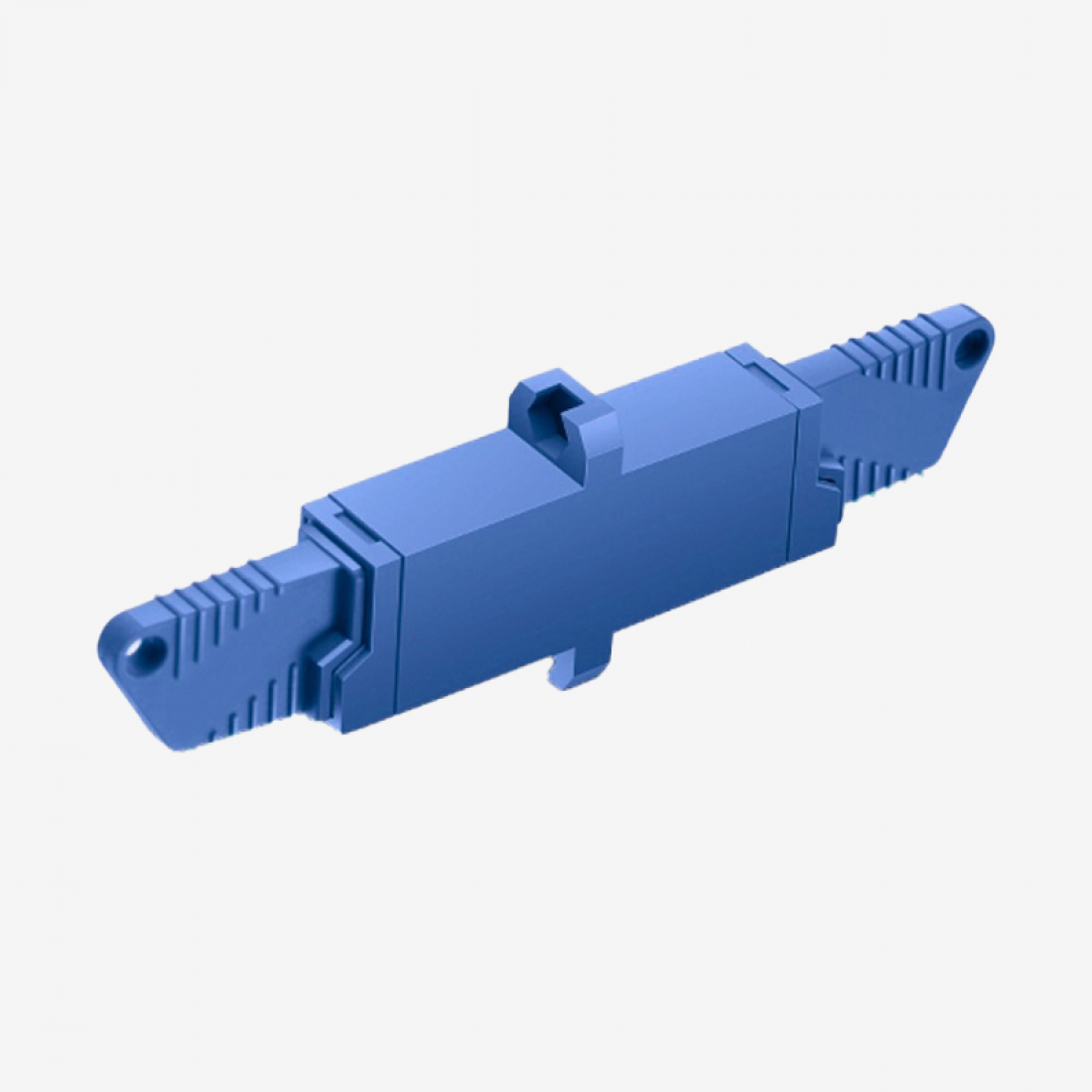

LSH UPC adaptör single mode seçeneği, OS2 tesisatta uyumlu LSH/UPC konnektörlerin panel üzerinden birleştirilmesi için sunulur. Fibline’ın mavi gövdeli ürünü, vida setli simplex coupler yapısındadır. İki taraftan erişilebilen bağlantı, cihaz kablosu ile sabit hat sonlandırmasının düzenli biçimde ayrılmasını sağlar.

Patch cord ile pigtail nerede buluşur?

Panelin içinde sonlanan bir fiber, pigtail üzerinden arka bağlantıya taşınabilir. Ön tarafta kullanılan patch cord ise cihaz veya başka bir panel yönüne gider. Adaptör bu iki hazır konnektörü hizalayan ara parçadır. Böylece cihaz tarafındaki kabloyu değiştirmek için panel içindeki fiber ekini yeniden yapmak gerekmez.

Bu düzen kurulurken iki uçta da LSH/UPC arayüz bulunmalıdır. SC veya LC konnektör, aynı single mode hatta ait olsa bile LSH yuvasına doğrudan takılmaz. Arayüzü farklı olan bir cihaz için uygun uçlara sahip patch cord seçmek gerekir; adaptörün gövdesini zorlamak doğru bir çözüm değildir.

OS2 UPC coupler seçim bilgileri

Bir simplex adaptör, bir optik yolu karşılıklı birleştirir. Ön ve arka açıklıklar aynı yolun iki tarafıdır. Panel kapasitesini hesaplarken bu iki yüzü ayrı portlar gibi toplamayın; kullanılacak bağımsız fiber yolu sayısını esas alın.

E2000 UPC adaptör adıyla aranan bağlantı

LSH bağlantı ailesi uluslararası kataloglarda E2000 olarak da anılır. E2000 UPC adaptör, OS2 UPC coupler ve mavi fiber adaptör ifadeleriyle karşılaşabilirsiniz. Renk tanımaya yardımcı olur; siparişin teknik karşılığı yine LSH, UPC ve single mode bilgilerinin birlikte doğrulanmasıdır.

İngilizce E2000 UPC adapter veya blue singlemode coupler terimleri de bu grubu tarif eder. Use matching LSH/UPC ends on both sides of the coupling point. Farklı markaların aynı ailede sunduğu parçaların panel oturma ölçüsü ve vida düzeni değişebileceğinden mekanik uyum ayrıca kontrol edilir.

Montajda erişilebilirliği koruyun

LSH UPC adaptör single mode kurulurken panel arkasındaki pigtail payını bağlantıdan önce düzenleyin. Vida setini panelin sabitleme biçimine uygun kullanın. Konnektör takıldığında kablo kendi ağırlığıyla yana çekilmemeli; ön kapağın kapanması için de yeterli boşluk bulunmalıdır.

Port etiketini görünür bir yere yerleştirin ve hat kaydına bağlantının karşı ucunu yazın. Aynı panelde mavi UPC ve yeşil APC seçenekler bulunuyorsa bu ayrımı etiket üzerinde de belirtmek, sonraki müdahalelerde yanlış uç eşleşmesini azaltır.

Bağlantıyı teslim etmeden önce

Uç yüzey temizliği ve konnektörün tam oturması kontrol edilmelidir. Kullanılmayan kapakları koruyun, açık portlara doğrudan bakmayın ve inceleme için uygun fiber ekipmanı kullanın. Hat ölçümünü tamamladıktan sonra sonucu ilgili portla eşleştirerek saklayın.

Bu parça optik sinyali yükseltmez veya UPC ucu APC’ye dönüştürmez. APC bağlantı gereken işlerde yeşil LSH APC OS2 adaptör seçeneğini inceleyin. Multimode OM3 hatlar içinse OM3 LSH UPC coupler ayrı listelenir. Böylece seçiminizi yalnız gövde görünümüne göre değil, gerçek bağlantı ihtiyacına göre yapabilirsiniz.
