SC UPC Duplex Adaptör (Coupler) – OM2 Multi Mode

SC OM2 duplex adaptör ile panelde parça değişimi

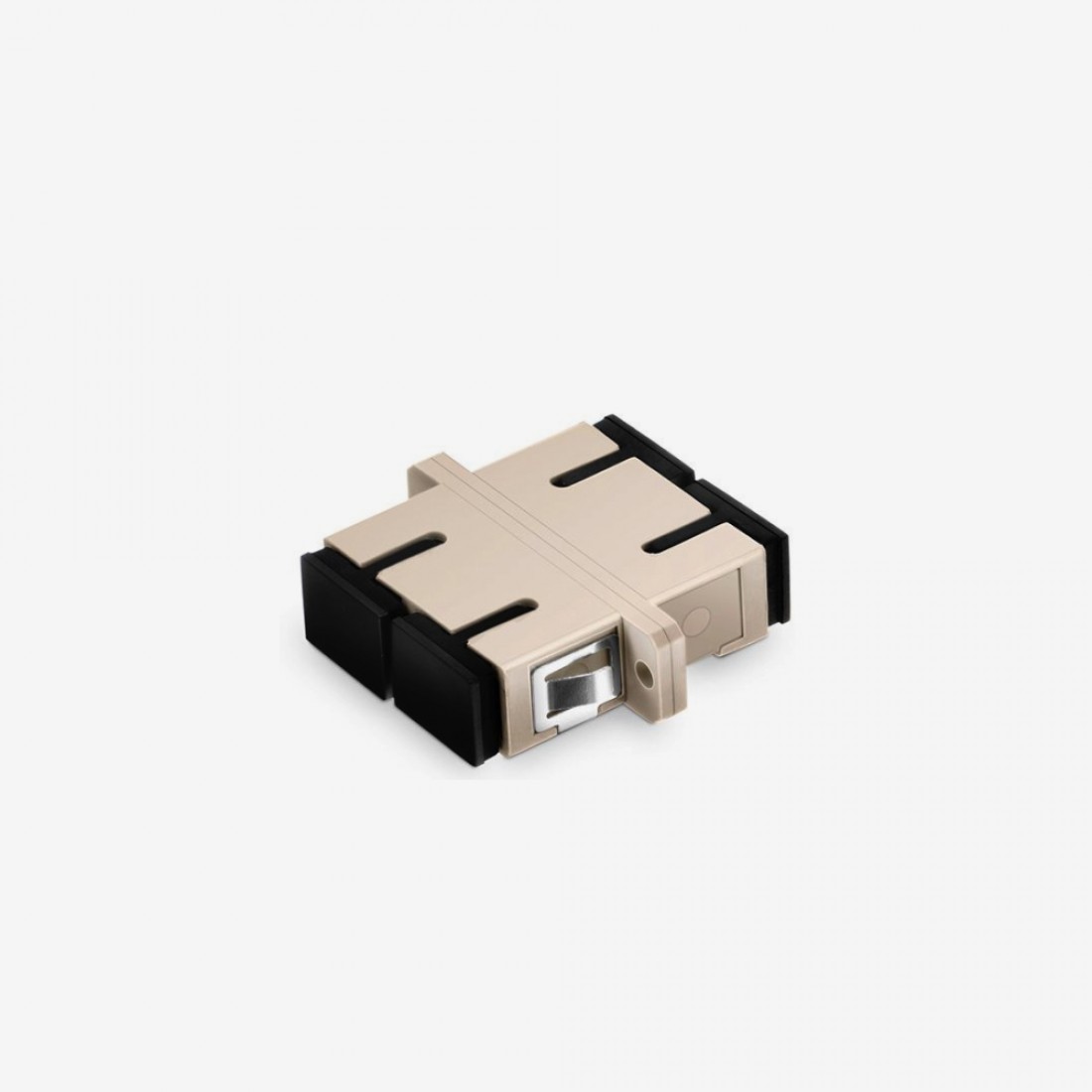

Mevcut OM2 tesisatınızda kırılan, gevşeyen veya yenilenmesi gereken bir SC bağlantı noktası mı var? SC OM2 duplex adaptör, iki ayrı SC/UPC fiber bağlantısını bej renkli, flanşlı bir gövdede karşılar. Fibline’ın bu pasif birleştiricisi, panelin önündeki ve arkasındaki uygun konnektörleri hizalar; içinde patch cord veya aktif dönüştürücü bulunmaz.

Eski parçayla aynı görünen adaptör her zaman uygun mudur?

Değişime başlamadan önce hattın kayıtlarını kontrol edin. Bej gövde multimode bağlantılar için bir işarettir, fakat yalnız renge bakarak fiber sınıfına karar vermeyin. Bu ürün OM2 seçeneğidir. Kablo ve pigtail etiketleri, bakım çizimi ve kullanılan konnektör tipi birlikte değerlendirilmelidir.

SC UPC OM2 coupler seçerken panel açıklığının duplex gövdeyi kabul ettiğinden emin olun. Flanşın oturduğu yüzey ve sabitleme noktaları eski parçayla karşılaştırılmalıdır. Bir SC simplex yuvasına çift gövdeli adaptörü zorlayarak takmak yerine, panelin uygun modülünü kullanın. LC veya ST uçlu kablolar da SC girişine doğrudan takılamaz.

İki kanalı karıştırmadan değiştirin

Önce etkilenecek bağlantıları belirleyin ve bakım için gereken kesinti planını yapın. Sökmeden önce her kablonun panel konumunu kaydedin. Bej SC duplex gövde iki bağımsız optik yol barındırır; komşu iki kablonun yer değiştirmesi, fiziksel bağlantı sağlam görünse bile gönderim ve alım düzenini bozabilir.

Kabloları konnektör gövdesinden tutarak çıkarın, kablodan çekmeyin. Yeni adaptör panelde sabit durduktan sonra ön ve arka uçları kayıtlarınıza göre yerleştirin. Kablo ağırlığını adaptöre taşıtmayın; kabin içindeki düzenleyicilerle destekleyin ve kablonun kendi bükülme sınırını koruyun.

Değişimden sonra neyi kontrol etmeli?

Her iki fiber yolunu ayrı test edin ve mümkünse bakım öncesi ölçümlerle karşılaştırın. Kirli konnektör, yanlış eşleşen uç veya bükülmüş kablo da kayıp oluşturabilir; yalnız adaptörü yenilemek bu sorunları kendiliğinden gidermez. Bağlamadan önce uç yüzeylerini uygun yöntemle kontrol edip temizleyin, boş kalan girişlerin kapaklarını takın.

OM2 fiber birleştirici, hattı OM3 veya OM4 sınıfına yükseltmez. Daha yüksek hız hedefleniyorsa mevcut fiberin sınıfı, toplam uzunluk ve cihazların optik modülleri birlikte ele alınmalıdır. Adaptör için tek başına bir hız veya mesafe garantisi vermek doğru olmaz.

SC duplex OM2 adapter ve beige SC coupler, bu bağlantı tipinin İngilizce adlarıdır. Tek fiberlik ayrı bir panel noktası için SC OM2 simplex adaptör seçeneğine bakabilirsiniz. Gövde ailesine ait bilgiler Fibline adaptör teknik kataloğunda yer alır.
