SC APC Duplex Adaptör (Coupler)- Single Mode OS2

SC APC duplex adaptör: iki ayrı OS2 bağlantısı

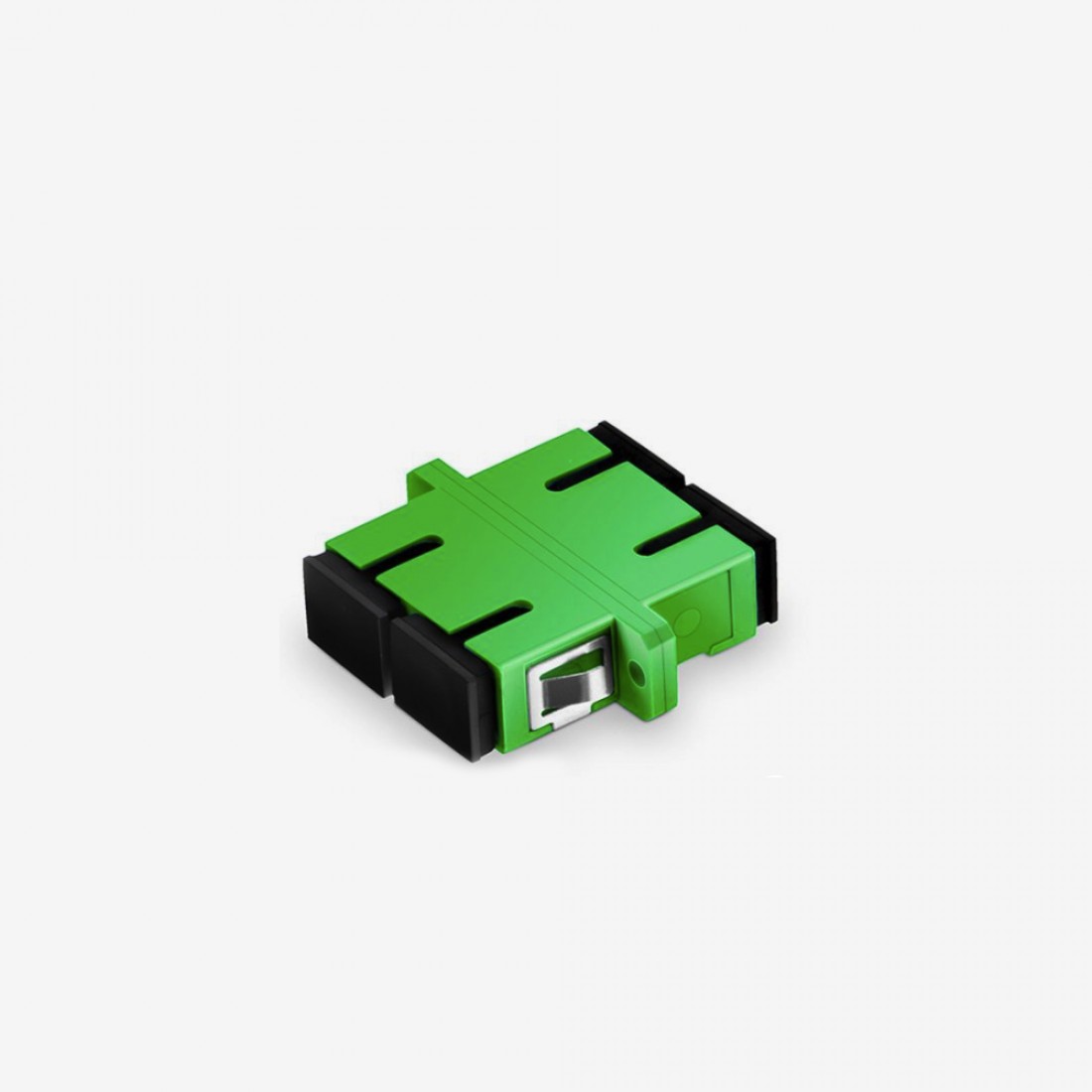

SC APC duplex adaptör, SC/APC uçlu iki fiber bağlantısını aynı panel noktasında yan yana düzenlemek için kullanılır. Yeşil, flanşlı Fibline gövde, her kanalda karşılıklı iki konnektörü hizalar. İki kanal birbirinden bağımsızdır; adaptör bir girişteki ışığı iki çıkışa paylaştırmaz.

APC bağlantıda ön ve arka uç aynı tipte olmalı

Bir panelin ön yüzündeki yeşil adaptörü görmek, arka taraftaki pigtailin doğru seçildiğini tek başına göstermez. Montaj öncesinde iki taraftaki uçların da SC/APC olduğunu kontrol edin. UPC ve APC uç yüzeyleri aynı değildir; birini diğerine bağlamak için bu coupler kullanılmaz. Renkle birlikte ürün tanımı ve kablo etiketi de okunmalıdır.

SC APC OS2 duplex model, tek modlu OS2 bağlantı düzenine yöneliktir. Uçlarda LC arayüzü varsa farklı bir adaptör veya uygun sonlandırılmış kablo gerekir. Konnektör gövdesini zorlayarak yuvaya oturtmaya çalışmayın. Doğru arayüz seçimi, sonradan ölçümle ortaya çıkan uyumsuzlukların baştan önlenmesini sağlar.

Duplex gövde hangi panel planına uyar?

Yeşil SC duplex adaptör iki fiber yolu barındırır. Panel listenizde fiber adediyle adaptör adedini ayrı tutun: dört adet bu gövdeden kullanıldığında sekiz bağımsız fiber bağlantı noktası elde edilir. Bu kapasite hesabı, panelin fiziksel ölçülerinin ürüne uyduğu anlamına gelmez; kesit açıklığını ve flanş yerleşimini ayrıca kontrol edin.

İki yolun aynı bağlantı çiftine mi, yoksa farklı hatlara mı ait olacağı proje planına bağlıdır. Her yolu iki tarafta da anlaşılır biçimde etiketleyin. Böylece tek bir hat üzerinde bakım yapılırken yanındaki bağlantının yanlışlıkla sökülmesi önlenebilir. SC APC birleştirici, kablo kaydının veya polarite kontrolünün yerini tutmaz.

Montaj tamamlandığında bağlantıyı ölçün

Gövdeyi panelde sabitledikten sonra konnektörlere yandan yük binmediğinden emin olun. Patch cordları kablo düzenleyiciye alın; ön tarafta kapakları çıkarıp takmaya yetecek alan bırakın. Kullanılmayan ağızları kapalı tutun ve bağlantıdan hemen önce uç yüzeylerinin temizliğini kontrol edin.

Her iki fiberin ölçümünü ayrı kaydedin. Beklenmeyen kayıp varsa önce uçların eşleşmesini, temizliğini ve kablo güzergâhını değerlendirin. APC bağlantı kullanılması, kirli bir konnektörü veya sıkışmış kabloyu telafi etmez. Hattın kabul sınırları projenin optik bütçesine göre değerlendirilmelidir.

SC APC duplex adapter ve OS2 duplex coupler olarak da adlandırılan bu parça pasiftir; hız yükseltmez, sinyali güçlendirmez. Tek fiber için ayrı gövde gerekiyorsa SC APC simplex adaptör seçeneğini inceleyin. Gövde ailesinin teknik bilgileri Fibline adaptör kataloğunda bulunur.
