SC UPC Duplex Adaptör (Coupler) – Single Mode OS2

SC UPC duplex OS2: tek gövdede iki bağlantı noktası

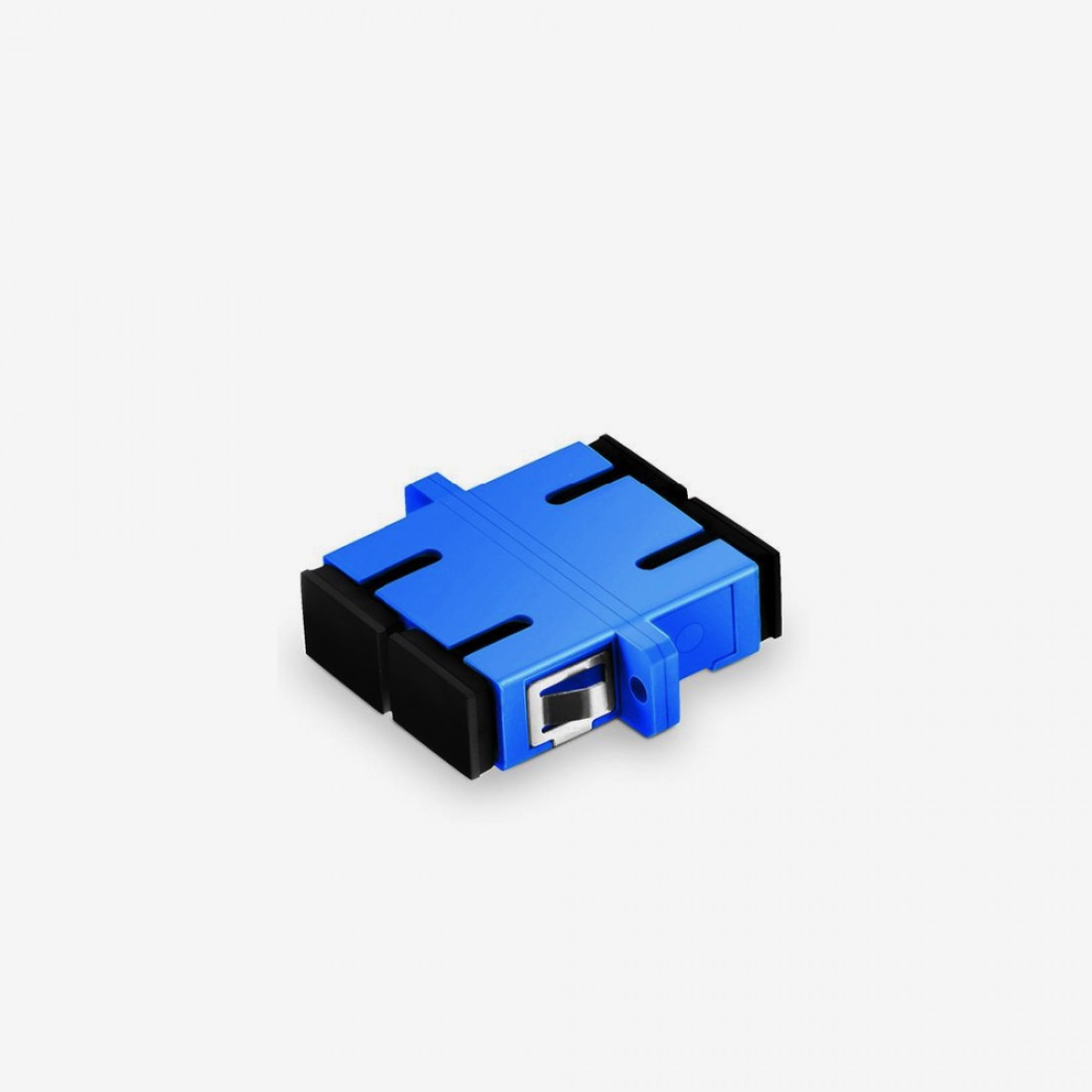

İki tek modlu fiberi panelin aynı bölümünde toplamak istiyorsanız, SC UPC duplex OS2 adaptör iki SC/UPC bağlantısını yan yana düzenler. Fibline mavi çiftli coupler, ön ve arka konnektörleri karşılıklı hizalayan pasif bir parçadır. Böylece sahadaki kablo sonlandırması ile değiştirilebilir patch cord arasında erişilebilir bir bağlantı noktası oluşturulur.

Panel kapasitesini adaptör ve fiber olarak ayrı hesaplayın

Bir mavi SC duplex gövde iki bağımsız fiber yoluna sahiptir. Örneğin altı duplex adaptör, on iki fiberin bağlantısını karşılar. Ön ve arka ağızlar aynı yolun iki ucudur; bunları ayrı fiberler gibi saymak panel kapasitesini yanlış hesaplamaya yol açar.

Yerleşimi belirlerken yalnız fiber adedini değil, panelin SC duplex açıklıklarını da kontrol edin. Flanşlı gövdenin oturacağı yüzey, sabitleme noktaları ve arka tarafta pigtail için kalan alan önemlidir. Kablo düzenleyicinin konumu, ön taraftaki konnektörleri rahatça çıkarıp takmaya izin vermelidir.

Patch cord ve pigtail seçiminde aynı arayüzü koruyun

Bu SC single mode adaptörün iki tarafına SC/UPC uçlar bağlanır. OS2 hattın arkasında SC/UPC pigtail bulunuyorsa ön bağlantıda da ona uygun SC/UPC konnektör kullanılmalıdır. Yeşil SC/APC uçla mavi SC/UPC bağlantıyı eşleştirmeyin; aynı dış biçime sahip olmaları uç yüzeylerinin uyumlu olduğu anlamına gelmez.

SC UPC çiftli coupler, LC bağlantı için dönüştürücü değildir. Cihaz tarafındaki arayüz farklıysa uygun uçlarla sonlandırılmış patch cord seçilir. Adaptörün kendisi fiber kablo içermez; kablo uzunluğu, kılıf malzemesi veya bükülme sınıfı bu parçanın özelliği olarak değerlendirilmez.

Bağlantı kayıtları bakım süresini kısaltır

İki yuvayı hat planındaki fiber numaralarıyla eşleştirin. Bir gönderim ve alım çifti kullanılıyorsa cihazların Tx/Rx düzenini uçtan uca izleyin. Aynı gövde içindeki iki kanal optik olarak birleştirilmez; bir kanaldaki işlem diğer kanalın kaydını değiştirmemelidir.

Kurulumda uç yüzeylerini kontrol edip temizleyin, kullanılmayan ağızları kapalı bırakın. Bağlantı kaybı beklenenden yüksekse konnektör temizliği, eşleşme ve kablo güzergâhı birlikte incelenmelidir. Gövdeye baskı yapan kablo demetlerini düzenleyin ve her iki yolun ölçümünü ayrı kaydedin.

SC UPC duplex adapter veya OS2 SC coupler olarak da tanımlanan bu ürün, bir sinyal yükseltici değildir. Hız ve mesafe seçimi için fiber hattın tamamı ile optik cihazlar değerlendirilir. Tek bağlantı için ayrı gövde gerektiğinde SC UPC simplex OS2 adaptör kullanılabilir. Ürün ailesini Fibline adaptör kataloğunda inceleyebilirsiniz.
