SC UPC Simplex Adaptor Coupler Single Mode OS2

SC UPC simplex OS2: erişilebilir bir bağlantı noktası oluşturun

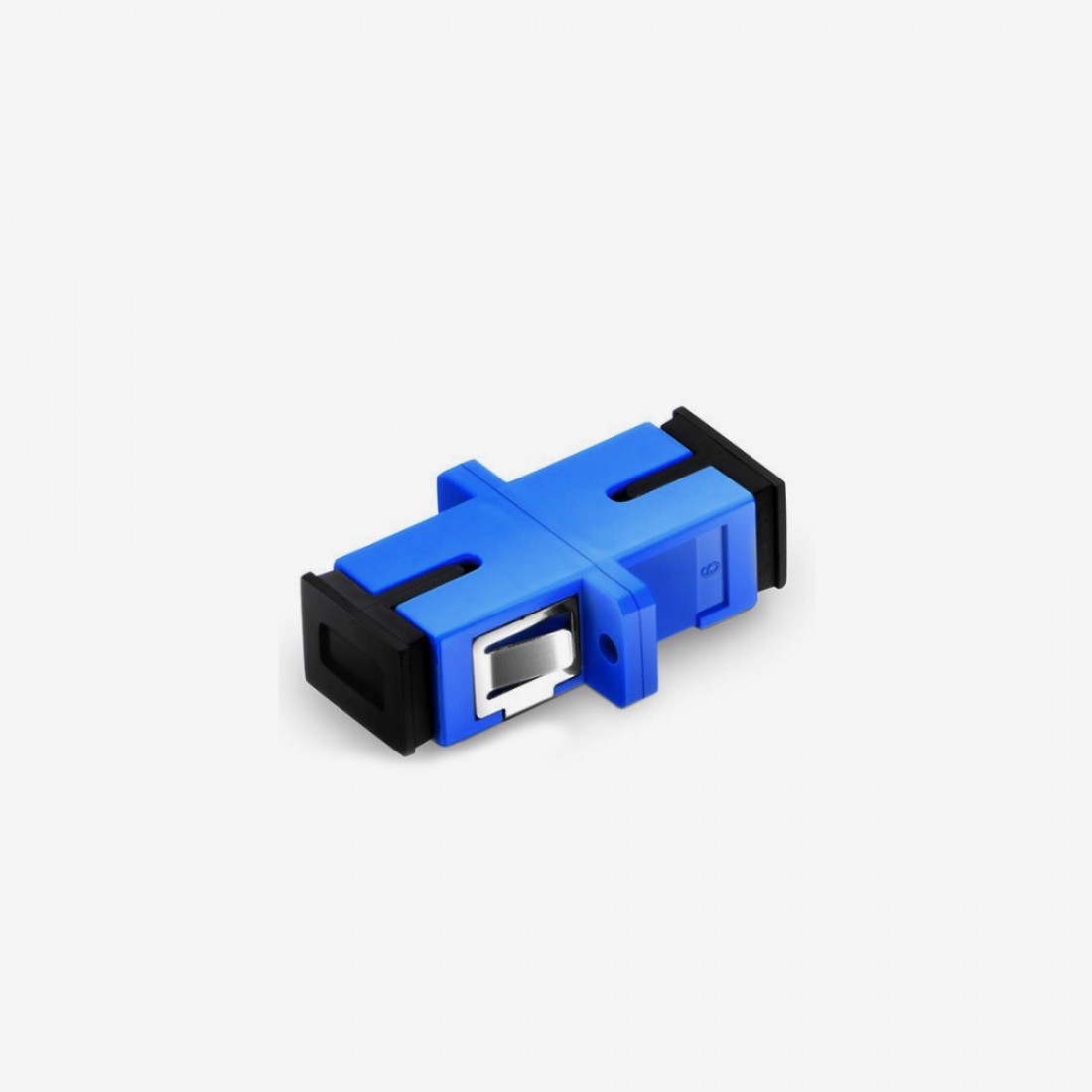

İki SC/UPC uçlu kabloyu panel üzerinde birleştirmek, gerektiğinde bağlantıyı söküp yeniden kurabilmeyi sağlar. SC UPC simplex OS2 adaptör bu amaçla kullanılan mavi, flanşlı Fibline couplerdır. Kablo uçlarını karşılıklı tutar; kendisi kablo veya kaynak eki içermez.

Coupler ile füzyon eki arasındaki seçim

Füzyon ekinde fiberler kaynak işlemiyle birleştirilir. Adaptörlü bağlantıda ise önceden konnektörle sonlandırılmış uçlar eşleştirilir. Bakım sırasında patch cord değiştirilecek veya bağlantı başka bir noktaya taşınacaksa sökülebilir bir arayüz kullanışlıdır. Projedeki ek ve konnektör sayısı, toplam optik kayıp hesabında ayrıca değerlendirilmelidir.

SC UPC birleştirici takmak tek başına arızalı kabloyu onarmaz. Uç yüzeyi kirliyse ya da kablo hasarlıysa, yeni adaptörle de sorun devam edebilir. Bu nedenle parça değişiminden önce bağlantının iki tarafını kontrol etmek gereksiz malzeme değişimini önler.

Bu modelin bağlantı bilgileri

Simplex gövdenin ön ve arka ağzı aynı fiber yoluna aittir. Bir gönderim–alım çifti iki ayrı fiber kullanıyorsa iki bağlantı yolu gerekir. Mavi SC adaptör seçerken panelde kaç fiberin sonlandırılacağını sayın; yalnız cihaz adedine göre malzeme belirlemeyin.

Konnektörü takmadan önce eşleşmeyi doğrulayın

Her iki kablo da SC/UPC olmalıdır. SC/APC uç, aynı SC gövde ailesinde yer alsa da farklı uç yüzeyine sahiptir; bu coupler UPC–APC dönüşümü yapmaz. LC veya FC konnektörler için de farklı arayüz gerekir. Renk, hızlı ayırt etmeye yardımcı olur fakat kablo etiketi ve ürün tanımıyla birlikte okunmalıdır.

Bakım için yer bırakın

Panel açıklığının flanşlı gövdeye uygunluğunu kontrol edin. Konnektörün tutulup çıkarılabileceği boşluğu bırakın; kabloyu çekerek sökmeye çalışmayın. Arka taraftaki kablo, kapağın veya komşu bağlantının altında sıkışmamalıdır. Uç yüzeyini temizledikten ve bağlantıyı tamamladıktan sonra ölçüm sonucunu hat etiketiyle birlikte kaydedin.

Satın alma listelerinde SC UPC simplex adapter, singlemode SC coupler ve SC OS2 coupler adları görülebilir. Doğru eşleştirme için UPC arayüzü, tek fiber yolu ve flanşlı montaj bilgisini koruyun. Yeni düzen için fiber optik patch panel seçeneklerine; ürün ailesinin gövde yapısı için Fibline adaptör kataloğuna bakabilirsiniz.
