SC UPC Duplex Adaptör (Coupler) – OM4 Multi Mode

SC OM4 duplex adaptör ile bağlantı çiftini birlikte düzenleyin

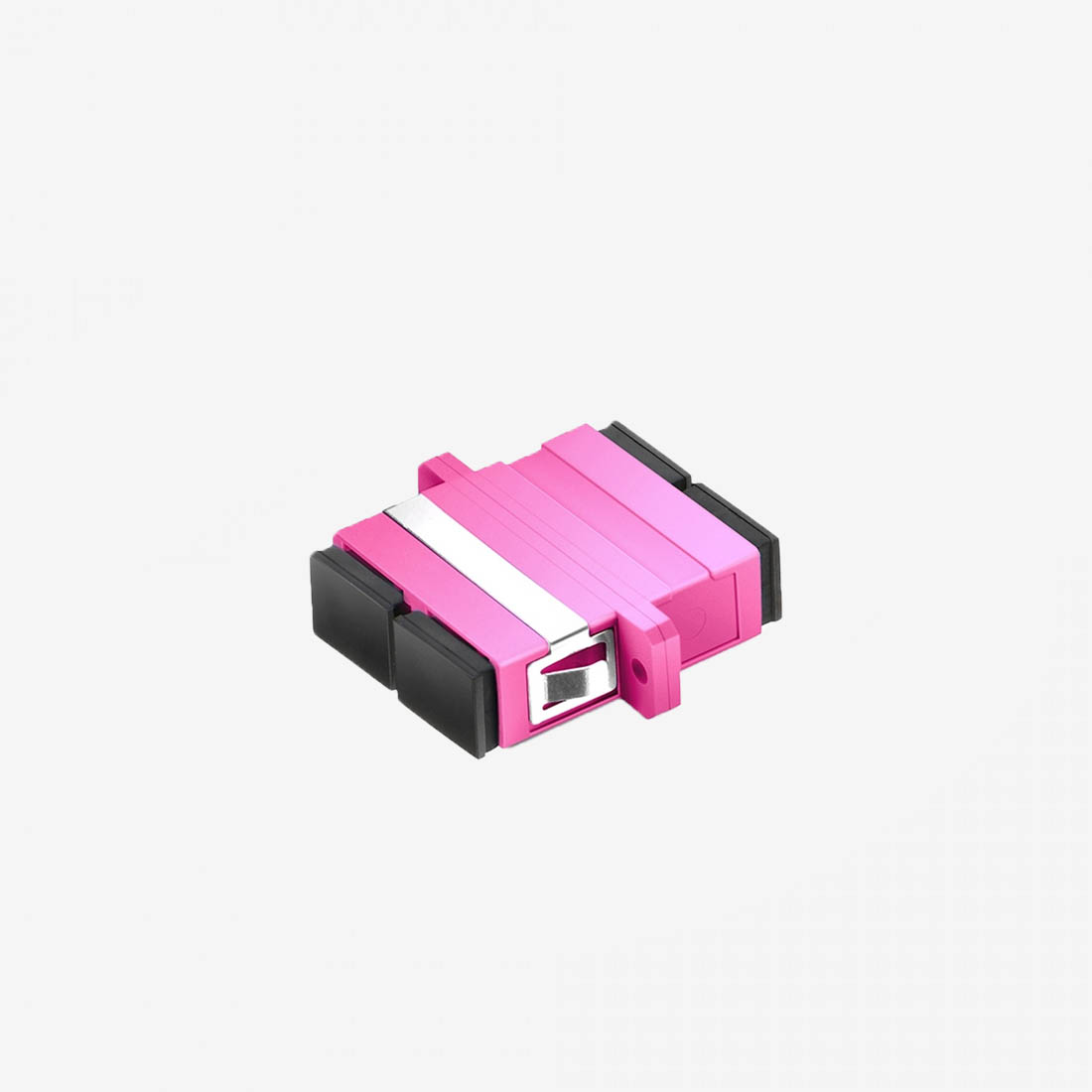

İki fiberle çalışan bir bağlantının uçlarını panelde yan yana tutmak, hattı takip etmeyi kolaylaştırır. SC OM4 duplex adaptör, iki bağımsız SC/UPC fiber yolunu tek mor gövdede bir araya getirir. Fibline’ın flanşlı multimode couplerı, SC uçlu OM4 kabloların sonlandırıldığı düzenler için seçilir.

Bir gövde, iki yol, dört bağlantı ağzı

Duplex adaptörün önünde iki, arkasında iki SC yuvası vardır. Ön taraftaki her yuva arkadaki karşılığıyla tek bir optik yol oluşturur. Bu nedenle dört konnektörün takılması dört bağımsız fiber kapasitesi demek değildir. Ürün iki fiber yolunu karşılar; aralarında sinyal paylaşımı veya optik bölme yapmaz.

Örneğin 24 fiberin tamamını SC duplex adaptörlerle sonlandıracaksanız 12 gövdelik yerleşim planlanır. Panelin açıklıkları ve montaj biçimi de SC duplex gövdeye uygun olmalıdır. Boş panelin üzerinde yazan kapasiteyi, içine yerleştirilecek adaptör tipiyle birlikte değerlendirin.

Gönderim ve alım fiberlerini takip edin

Bir bağlantı çiftinin hangi tarafının gönderim, hangisinin alım için kullanıldığını proje etiketleriyle belirtin. Adaptör bu yönleri kendiliğinden belirlemez. Bakımda iki patch cord ucu yer değiştirirse hat eşleşmesi bozulabilir; ön ve arka kablo numaralarını aynı kayıt üzerinde tutun.

Mor SC duplex gövde OM4 düzenini ayırt etmeye yardımcı olur. Buna rağmen patch cord ve panel arkasındaki fiberin sınıfı ayrıca doğrulanmalıdır. Coupler, OM2 veya OS2 kabloyu OM4’e dönüştürmez. Hat hızı ve erişim mesafesi de yalnız adaptöre bakılarak belirlenmez.

Montaj kontrolünü iki kanal için de yapın

• Panel yuvasını, flanşın oturma yüzeyini ve komşu bağlantılara kalan alanı kontrol edin.
• Her iki yoldaki konnektörlerin SC/UPC olduğunu doğrulayın; APC uçlarla karıştırmayın.
• Kullanılacak uçları temizleyin, takılmayacak yuvaları kapalı bırakın.
• Kabloların bükülme ve çekilme yükünü adaptör gövdesine taşımayacak bir güzergâh oluşturun.

Kurulumdan sonra iki fiberi ayrı ayrı ölçüp kaydedin. Bir yolun düzgün çalışması diğerinin de temiz ve doğru eşleşmiş olduğunu göstermez. İki fiber SC coupler kullanırken bu ayrı kontrol, bağlantı çiftindeki tek taraflı sorunların görülmesini sağlar.

İngilizce malzeme listelerinde SC OM4 duplex adapter veya SC duplex coupler olarak anılır. Tek fiberlik gövde gerekiyorsa SC OM4 simplex adaptörü değerlendirin. Gövde ailesini Fibline adaptör kataloğunda inceleyebilirsiniz.
