SC UPC Duplex Adaptör (Coupler) – OM3 Multi Mode

SC OM3 duplex adaptör: mevcut hattı düzenli genişletin

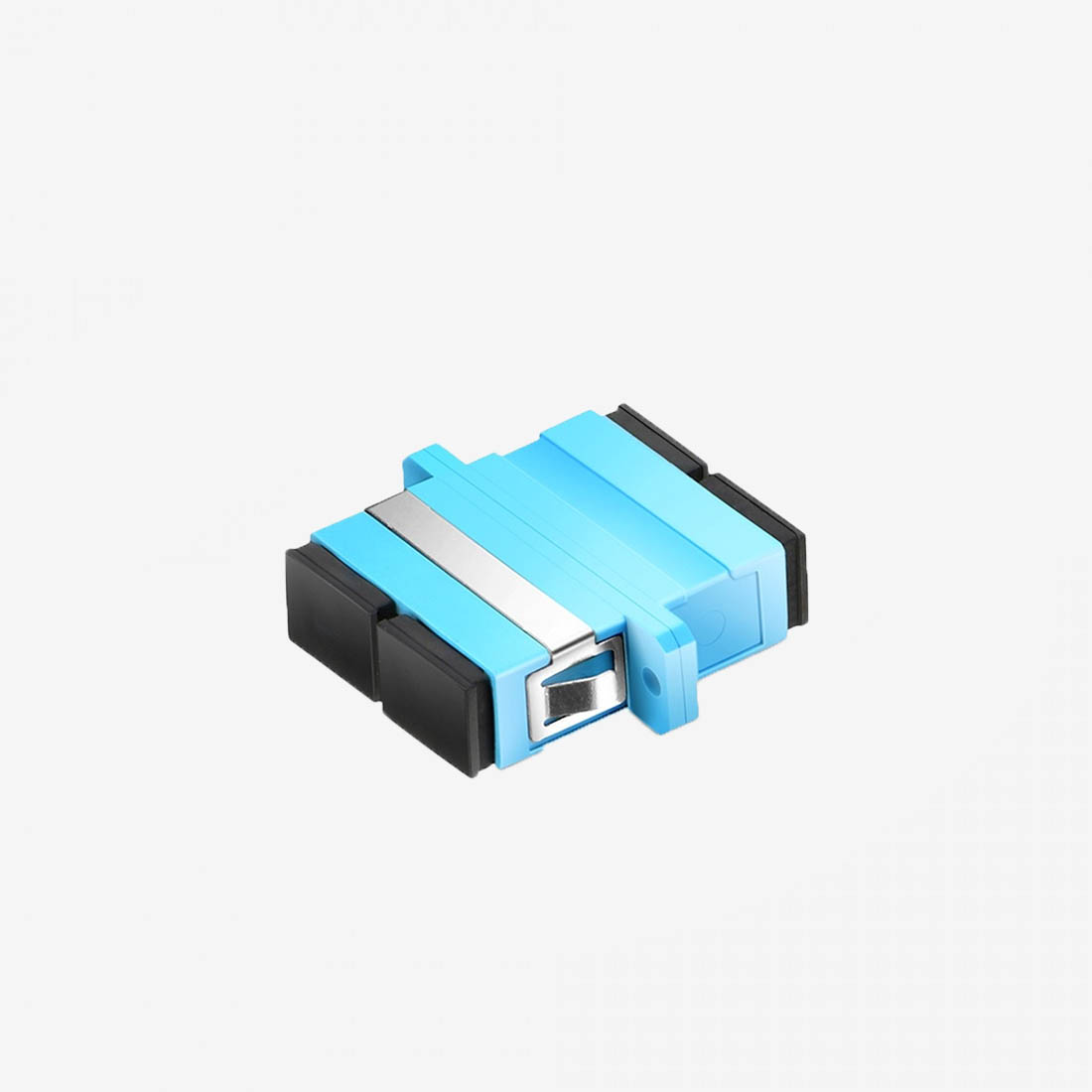

OM3 kablolamanın kullanıldığı bir panelde yeni bağlantı açarken mevcut hatlarla aynı tanımlama düzenini sürdürmek önemlidir. SC OM3 duplex adaptör, iki SC/UPC bağlantısını turkuaz, flanşlı tek gövdede toplar. Fibline’ın bu modeli, iki ayrı fiber yolunu yan yana sonlandırmak için kullanılır.

Yeni bağlantıyı eklemeden önce mevcut hattı okuyun

Paneldeki renkler ilk bakışta yol gösterse de tek başına yeterli değildir. Kablo etiketindeki OM3 bilgisini, bağlantı planını ve iki taraftaki konnektörleri birlikte kontrol edin. Özellikle farklı tarihlerde genişletilmiş panellerde, benzer renkteki parçaların aynı fiber sınıfına ait olduğu varsayılmamalıdır.

Ön tarafta SC/UPC patch cord kullanılıyorsa arka sonlandırmada da uygun SC/UPC uç bulunmalıdır. Adaptör LC arayüzünü SC’ye dönüştürmez ve APC uçlarla eşleşme için seçilmez. OM3 SC birleştirici, yalnız uygun sonlandırılmış uçları mekanik olarak hizalayan pasif parçadır.

Yan yana iki fiberi nasıl kaydetmelisiniz?

Duplex gövde iki optik yol içerir. Her yolun ön ve arka ucunu aynı fiber numarasıyla eşleştirin; komşu yolu ayrı kaydedin. Böylece bakım sırasında yalnızca bir kablo çıkarıldığında hangi hattın etkilendiği anlaşılır. İki fiberli bir bağlantı çifti kullanılıyorsa gönderim ve alım düzenini cihaz bağlantı planına göre koruyun.

Turkuaz SC duplex adaptörün çift yuvası bir sinyali bölmez. Her fiber kendi karşı ucuna bağlanır. Panel kapasitesini hesaplarken bu gövdenin iki fiberi karşıladığını, fiziksel yuva ölçüsünün ise panel üreticisinin yerleşimine uyması gerektiğini dikkate alın.

Kablo yoğunluğu arttığında bakım alanını koruyun

Yeni adaptörü takmadan önce komşu patch cordların konnektörlerine erişim kalıp kalmadığını değerlendirin. Flanş panel yüzeyine düzgün oturmalı, kablolar gövdeyi yana çekmemelidir. Ön tarafta kablo düzenleyici kullanılması, bir bağlantıya müdahale ederken yanındaki uçların zorlanmasını azaltır.

Montaj sonunda her iki kanaldaki uç yüzeylerini ve ölçüm sonuçlarını ayrı kontrol edin. Temizlenmiş bir konnektör yeniden açıkta bırakılırsa kirlenebilir; kullanılmayan ağızları kapalı tutun. Hattın hızı ve erişim mesafesi adaptör renginden değil, fiber kablo, hat uzunluğu ve aktif cihazların birlikte değerlendirilmesinden anlaşılır.

İngilizce aramalarda SC duplex OM3 adapter veya aqua SC coupler adıyla karşılaşabilirsiniz. Bir fiber için ayrı gövde gerekiyorsa SC OM3 simplex adaptör seçeneğini inceleyin. Bu ürün ailesinin gövde bilgileri Fibline adaptör kataloğunda bulunur.
