SC UPC Simplex Adaptör (Coupler)- OM3 Multi Mode

SC OM3 simplex adaptör ile pigtail ve patch cord bağlantısı

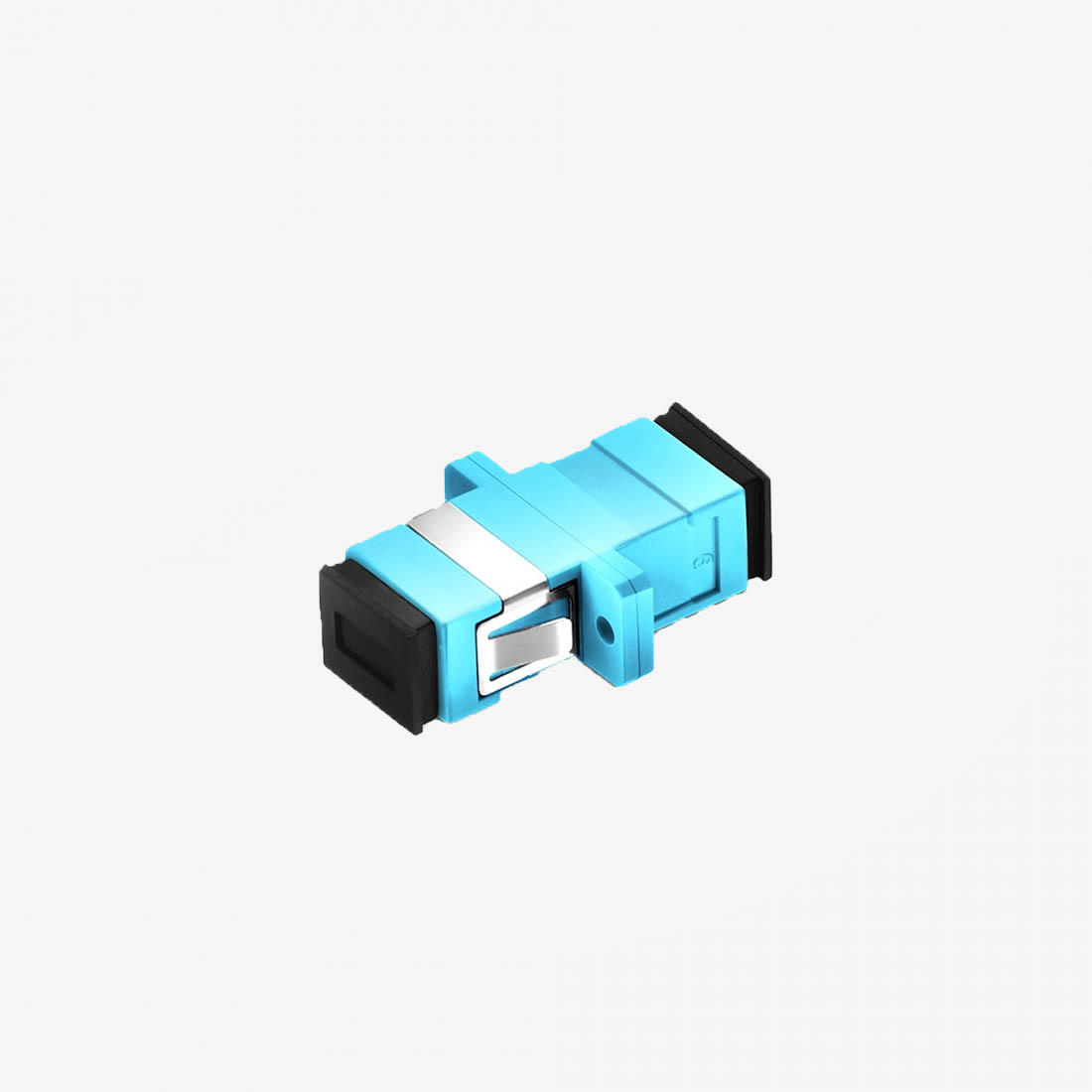

Panelin arkasında sonlandırılmış fiber ile ön tarafta kullanılan patch cord arasında sökülebilir bir bağlantı noktası gerekir. SC OM3 simplex adaptör, iki SC/UPC ucu karşılıklı tutarak bu geçişi sağlar. Fibline’ın turkuaz, flanşlı coupler modeli tek fiber yoluna sahiptir.

Panelin önündeki ve arkasındaki parçalar

Pigtail, bir ucunda konnektör bulunan ve diğer ucu fiberle eklenen kablodur. Patch cord ise iki ucu konnektörlü bağlantı kablosudur. Adaptör bu kabloların yerine geçmez; panel üzerinde konnektörlerin eşleştiği yuvayı oluşturur. Yeni bir kurulumda bu üç parçayı ayrı kalemler olarak planlamak, eksik malzeme siparişini önler.

Ön tarafta SC/UPC patch cord kullanılması, arka taraftaki sonlandırmanın da uygun arayüze sahip olmasını gerektirir. LC veya SC/APC uçları bu modele uygun kabul etmeyin. OM3 kablo düzenini korumak için bağlantının iki tarafındaki fiber sınıfını da kayıtlarla karşılaştırın.

Turkuaz renk neyi anlatır?

Bu ürünün turkuaz gövdesi OM3 modelini tanımlamaya yardımcı olur. Ancak mevcut panelde yalnız renge bakarak karar vermek yerine hat etiketi ve kablo bilgilerini de kontrol edin. Adaptör takmak, farklı bir fiber sınıfındaki kabloyu OM3’e dönüştürmez.

Simplex bağlantıyı etiketleme

Her gövde bir optik yol oluşturur. Ön ve arka yüzleri aynı hat numarasıyla işaretlemek, bağlantının panel boyunca izlenmesini kolaylaştırır. Gönderim ve alım için iki ayrı fiber kullanılan bir düzende iki simplex bağlantı noktası planlanır. Bu sayım, cihaz üzerindeki port sayısından ayrı değerlendirilmelidir.

Kablolar takılmadan önce son kontrol

• Panel açıklığı ile flanşlı gövdenin mekanik uyumunu kontrol edin.
• Gövdeyi sabitleyin; ön kablo çekildiğinde adaptörün panel içinde oynamadığından emin olun.
• Konnektör uç yüzeylerini uygun araçlarla inceleyin ve temizleyin.
• Arka taraftaki fiberin bükülme sınırını kablonun kendi teknik belgesine göre koruyun.

Kurulum sonunda hat ölçümünü kaydedin. Kayıp görülürse bağlantının her iki ucunu inceleyin; sorunun yalnızca adaptörden kaynaklandığını varsaymayın. Bu pasif parça için tek başına hız veya erişim mesafesi garantisi verilmez.

Uluslararası listelerde SC simplex OM3 adapter veya OM3 SC coupler adıyla geçen seçenekleri karşılaştırırken UPC arayüzü, simplex yapı ve flanşlı montajı birlikte arayın. Panel seçimi için fiber optik patch panel kategorisine, gövde bilgileri için Fibline adaptör kataloğuna bakabilirsiniz.
