SC UPC Simplex Adaptör (Coupler)- OM4 Multi Mode

SC UPC simplex OM4 adaptör: panel yuvası ile konnektör tipini ayırın

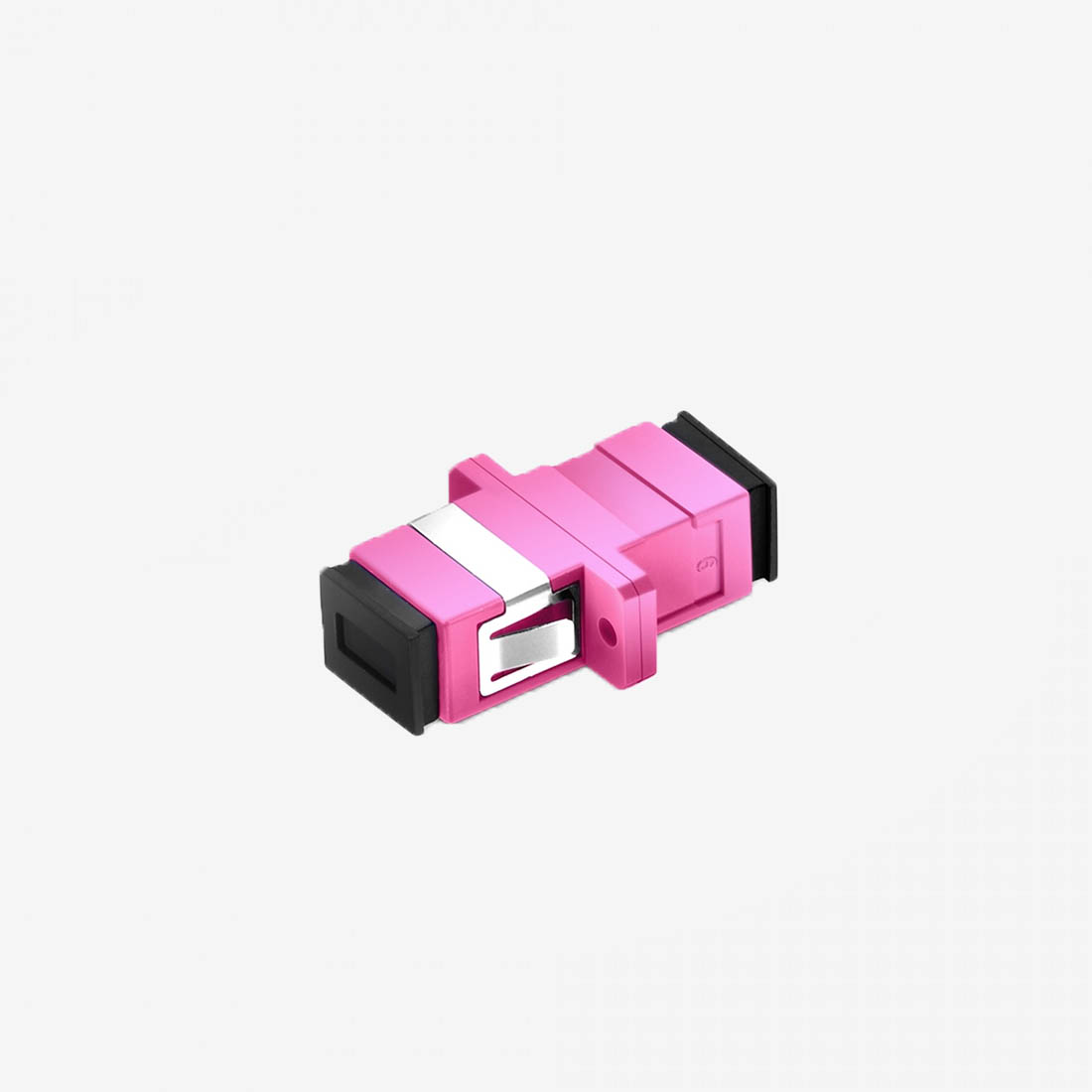

Panelin üzerindeki boşluğa sığan her adaptör aynı konnektörü kabul etmez. SC UPC simplex OM4 adaptör, iki SC/UPC ucun karşılıklı eşleştiği tek bir fiber yolu sunar. Mor plastik gövdeli ve flanşlı bu Fibline modeli, SC uçlu OM4 bağlantıların panel üzerinden düzenlenmesi için seçilir.

Sipariş listesindeki üç ayrı bilgi

“SC footprint” ifadesiyle satılan bazı LC duplex ürünlerde SC adı yalnızca montaj biçimini anlatır; kablonun bağlanacağı yuva LC olabilir. Bu ürün ise doğrudan SC uçları kabul eder. Karşılaştırmada panel açıklığını ve konnektör arayüzünü iki ayrı satırda kontrol etmek bu karışıklığı önler.

Kaç adaptör gerekir?

Her bir SC simplex coupler bir fiber yolunu karşılar. Örneğin 12 ayrı fiberin SC uçlarla tek tek sonlandırıldığı bir düzen, 12 simplex bağlantı noktası gerektirir. İki fiber kullanan bir gönderim–alım çifti için iki ayrı yol planlanır. Sayıyı cihaz adedi üzerinden belirlemek yerine projedeki sonlandırılacak fiberleri sayın.

OM4 hattı korumak için bağlantının iki tarafına da bakın

Panelin önündeki patch cord ile arkasındaki pigtail veya diğer kablonun fiber sınıfını birlikte kontrol edin. Mor gövde ayırt etmeyi kolaylaştırır; yanlış seçilmiş bir kabloyu OM4’e dönüştürmez. Coupler aktif bir cihaz olmadığı için aktarım hızını tek başına belirlemez. Hız ve mesafe değerlendirmesi, hat uzunluğu ve kullanılan alıcı-vericilerle birlikte yapılır.

Takmadan önce paneli, taktıktan sonra hattı kontrol edin

Flanşın oturduğu yüzey düzgün olmalı ve panel adaptörü gevşek bırakmamalıdır. Gövdeyi sabitledikten sonra SC konnektörleri doğru yönde yerleştirin; kabloya yük bindirerek oturtmaya çalışmayın. UPC ile APC uçları karıştırmayın. Bağlantı sırasında kapakları yalnızca kullanılacak yuvalardan çıkarın.

Montaj tamamlandığında uç yüzeylerinin temizliğini ve hattın ölçüm sonucunu kontrol edin. Beklenmeyen kayıpta her iki taraftaki konnektörleri de inceleyin. Panel etiketiyle eşleştirilmiş bir ölçüm kaydı, sonraki bakımda hangi bağlantının kontrol edildiğini açıkça gösterir.

İngilizce ürün listelerinde SC simplex OM4 adapter veya SC UPC coupler adları kullanılabilir. SC uçlu OM4 patch cord ve panel içi sonlandırmayı birlikte planlarken bağlantı listesini bu adlarla eşleştirebilirsiniz. Panel seçenekleri fiber optik patch panel kategorisinde, bu ürün ailesinin gövde bilgileri Fibline adaptör kataloğunda bulunur.
