SC UPC Simplex Adaptör (Coupler) – OM2 Multi Mode

SC UPC simplex OM2 adaptör: eski parçayı doğru tanımlayarak değiştirin

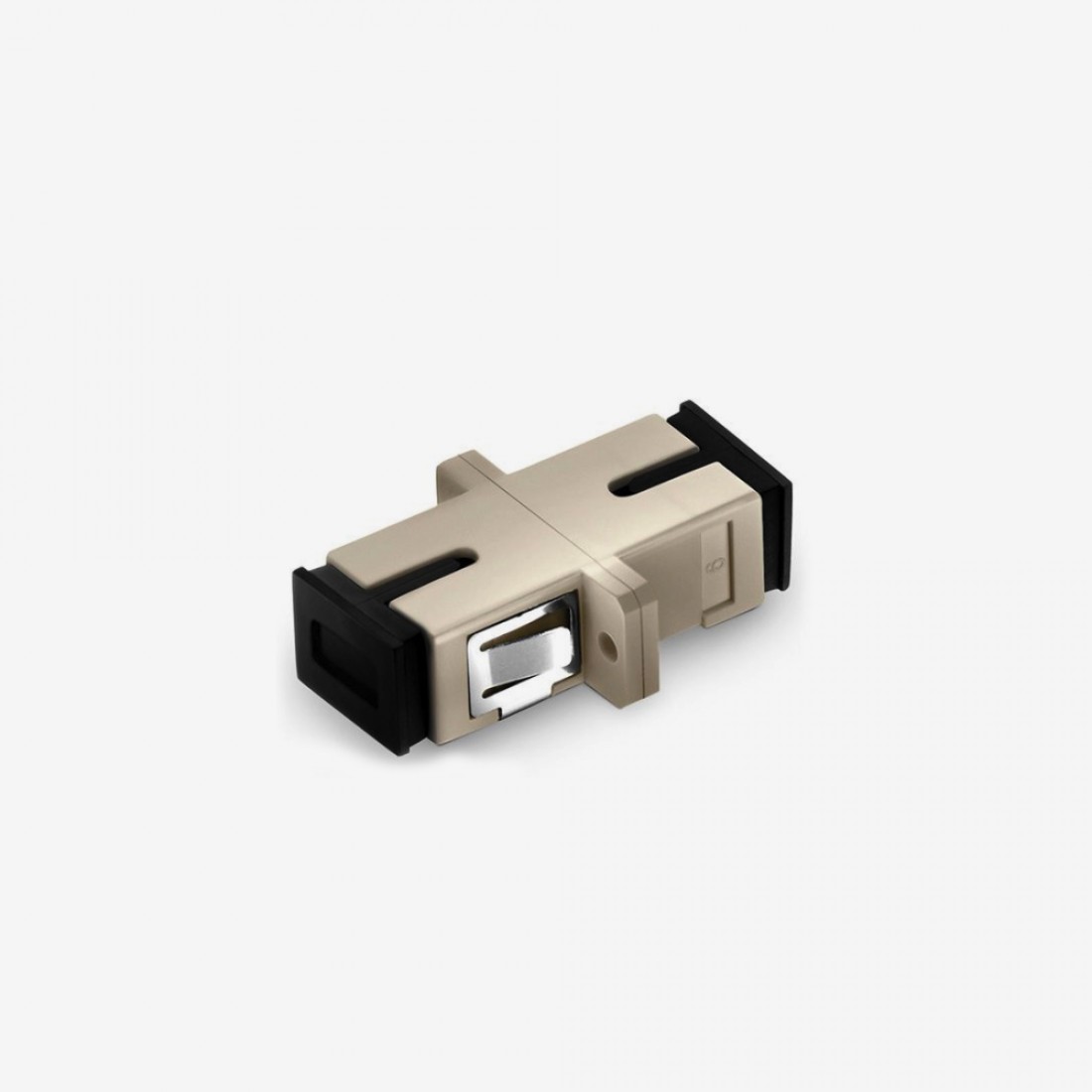

Paneldeki bir bağlantı gevşediğinde veya adaptör gövdesi hasar gördüğünde tüm sonlandırmayı yenilemek gerekmeyebilir. SC UPC simplex OM2 adaptör, SC/UPC uçlu OM2 bağlantılarda kullanılan bej, flanşlı bir coupler seçeneğidir. Bir gövde, karşılıklı iki konnektörü tek fiber yolu üzerinde eşleştirir.

Sökmeden önce üç bilgiyi kaydedin

1. Hat etiketi: Hangi bağlantıyı değiştireceğinizi belirleyin. Ön ve arka kablonun aynı kayıtta eşleştiğinden emin olun.
2. Konnektör tipi: İki uç da SC/UPC olmalıdır. Yeşil SC/APC bağlantıyla veya daha küçük LC uçla karıştırmayın.
3. Montaj biçimi: Mevcut panelin flanşlı gövdeye uygunluğunu ve sabitleme yerlerini karşılaştırın.

Bej gövdeye bakarak fiber sınıfı seçilir mi?

Bej renk, multimode bağlantıları ayırt etmeye yardımcı olur. Bununla birlikte bazı kataloglarda OM1 ve OM2 aynı renk altında listelenir. Bu ürünün kayıtlı sınıfı OM2’dir; kablonun sınıfını paneldeki renkten çıkarmak yerine kablo etiketinden veya proje kaydından doğrulayın. Adaptör değişimi fiberin sınıfını yükseltmez.

Simplex, tek bağlantı yolu demektir

Önde ve arkada birer yuva bulunması iki fiber kapasitesi anlamına gelmez. İkisi aynı optik yolun uçlarıdır. İki ayrı fiberle çalışan bir gönderim–alım bağlantısında iki simplex sonlandırma noktası gerekir. Bu parça kablo, splitter veya aktif sinyal dönüştürücü içermez.

Değişimin sonucunu nasıl kontrol edebilirsiniz?

Yeni gövdeyi panelde sabitledikten sonra temizlenmiş konnektörleri doğru yönde yerleştirin. Kabloyu çekerek veya döndürerek bağlantıyı zorlamayın. Kullanılmayan yuvayı kapalı tutun. Ardından hattı ölçerek eski kayıtla karşılaştırın; kayıp devam ediyorsa her iki konnektörün uç yüzeyini ve kablo güzergâhını da inceleyin.

Yedek parça listelerinde SC simplex OM2 adapter, SC SC coupler veya bej SC adaptör adları görülebilir. Satın alma öncesinde UPC arayüzü, OM2 sınıfı ve flanşlı montajı birlikte kontrol edin. Gövde bilgilerine Fibline adaptör kataloğundan, yeni panel seçeneklerine fiber optik patch panel kategorisinden ulaşabilirsiniz.
