RJ45 ve RJ11 Ağ Kablosu Test Cihazı

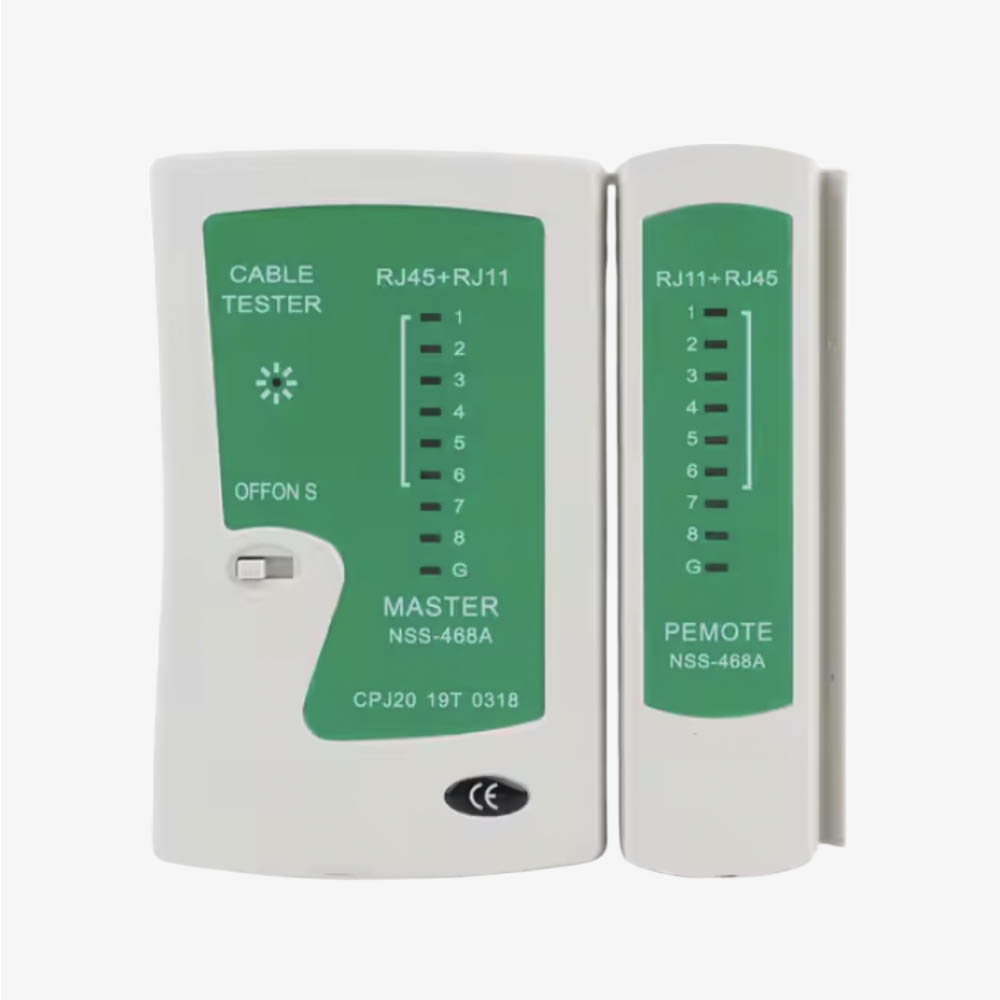

Yeni çakılmış bir fişte tek damarın temas etmemesi, bütün hattı yeniden kontrol etmenize neden olabilir. Bu ağ kablosu test cihazı, RJ45 Ethernet ve RJ11 telefon kablolarında bağlantı hatalarını kontrol etmek için ana ünite ile ayrılabilir uzak birimi birlikte kullanır. Numaralı LED göstergeler, kablonun iki ucundaki bağlantıları karşılaştırmanızı kolaylaştırır.

RJ45 tester ile fiş çakma sonrası kontrol

Bir patch kablo hazırladığınızda ya da mevcut hattın ucunu değiştirdiğinizde, testin ilk amacı damarların beklenen uçlara ulaşıp ulaşmadığını görmektir. Cihaz; açık devre, kısa devre ve yanlış bağlantı kontrolü için tasarlanmıştır. RJ45 tester arayan kurulum ekipleri, kabloyu devreye almadan önce bu temel denetimi yapabilir. Uzak birimin ayrılması, kablonun iki ucu farklı noktalardayken kontrol yapmayı sağlar.

Ethernet kablo testi sırasında göstergeleri kullandığınız bağlantı düzenine göre değerlendirin. Düz bağlantı ile çapraz bağlantının pin eşleşmeleri aynı değildir. Bir ışığın beklediğiniz sırada yanmaması halinde önce fiş içindeki damar yerleşimini, sıkma işlemini ve kablonun fiziksel durumunu inceleyin.

RJ11 test cihazı olarak kullanım alanı

Telefon kablosu sonlandırmalarında RJ11 bağlantısı kullanılır. Aynı gövdede bu bağlantıya da yer verilmesi, Ethernet ve telefon tesisatıyla uğraşan ekiplerin iki farklı iş için temel kontrol aracını yanında taşımasını kolaylaştırır. Test öncesinde hattı bağlı olduğu aktif cihazlardan ayırın; ürün belgesinde canlı telefon hattı veya PoE gerilimi altında kullanım desteği belirtilmiyor.

Teknik bilgiler

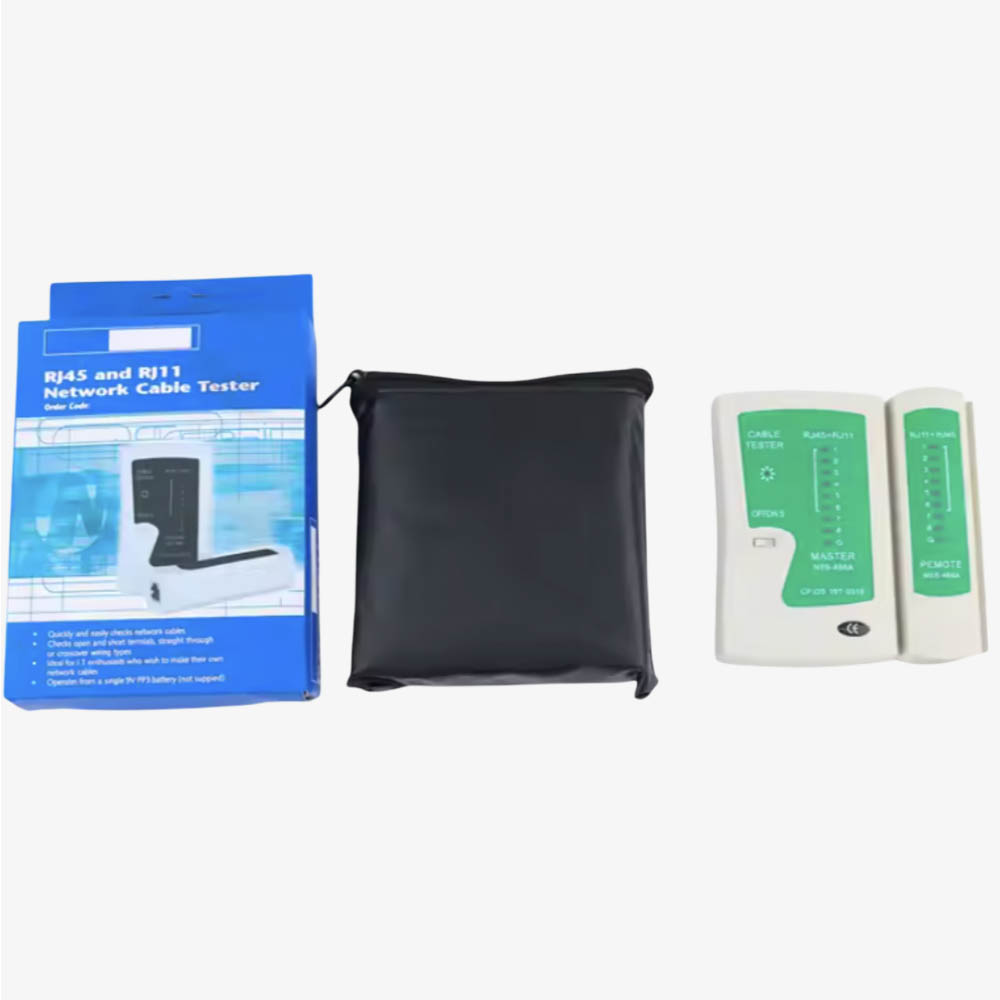

Teknik dosyada pil isteğe bağlı olarak belirtilmiştir; siparişinizi hazırlarken pil ihtiyacını ayrıca dikkate alın. Gövde beyaz ve yeşil plastik yapıdadır. Ölçüler ve besleme bilgileri için ürünün teknik dosyasını inceleyebilirsiniz.

Network cable tester seçerken işlevi ayırın

Bu modelin işi kablo bağlantısını kontrol etmektir. İngilizce ürün grubu adıyla bir network cable tester olması, bağlantı hızını ölçtüğü veya Cat6 sertifikasyon raporu verdiği anlamına gelmez. İnternet hızını, bant genişliğini ya da aktif ağın veri iletim performansını bu LED kontrolünden çıkaramazsınız.

Aradığınız işlem bir kablo demetinde doğru hattı sesli sinyalle bulmaksa ton jeneratörlü kablo bulucu setini değerlendirin. Buradaki ağ kablosu test cihazı ise uçları belirli olan Ethernet ve telefon kablolarını sonlandırma sonrasında denetlemek için uygundur.
