1×2 Fiber Optik Bölücü Kaset Tipi SC/UPC – PLC Splitter

1×2 kaset splitter, bir optik girişi iki çıkışa ayıran ve SC/UPC bağlantıları kaset gövdesinde sunan bir PLC bölücüdür. Hatların konnektör üzerinden bağlanması gereken dağıtım noktalarında kullanılır. Seçim yaparken iki çıkış ihtiyacını, SC/UPC uç uyumunu ve kasetin yerleşeceği yuvayı birlikte kontrol etmek gerekir.

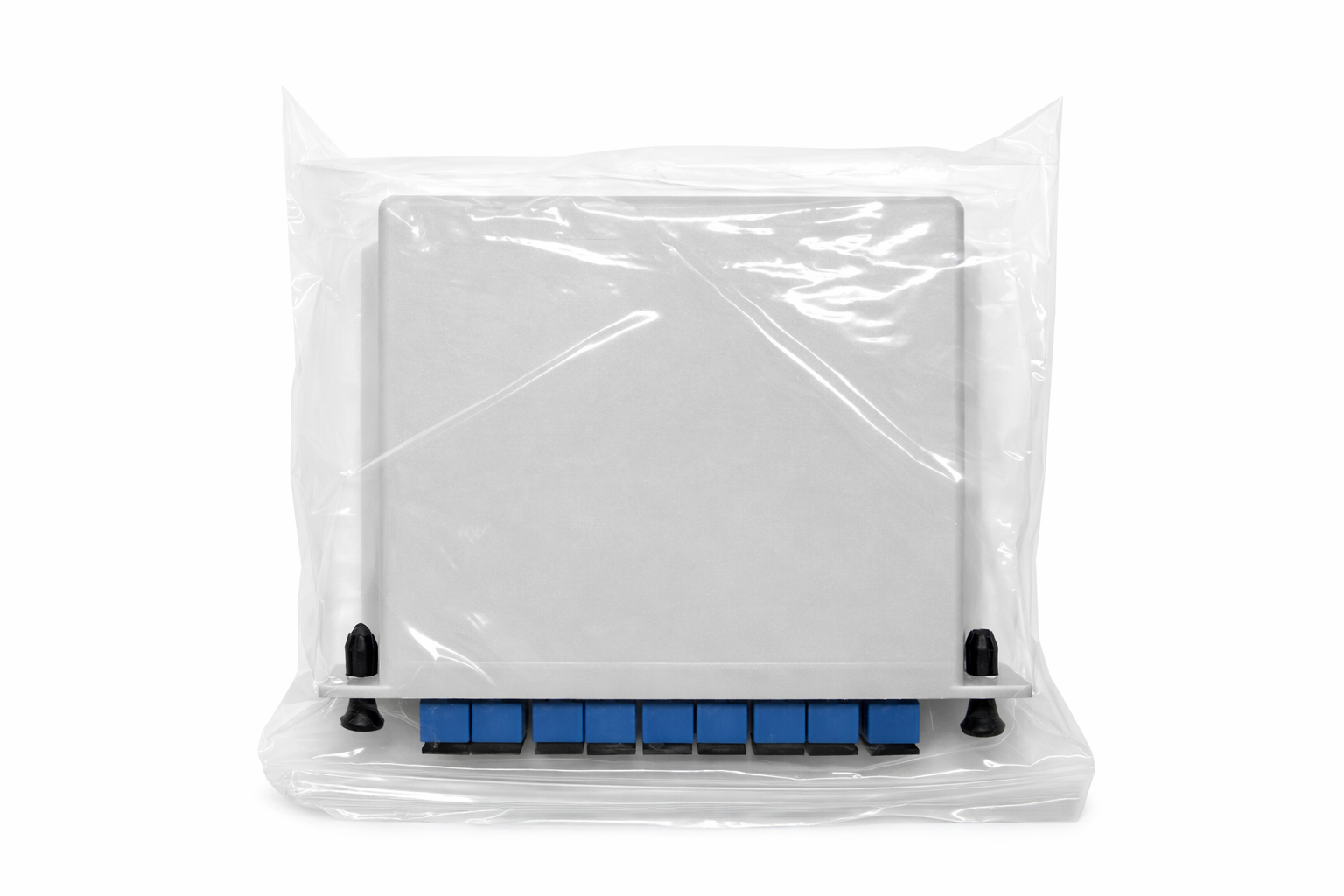

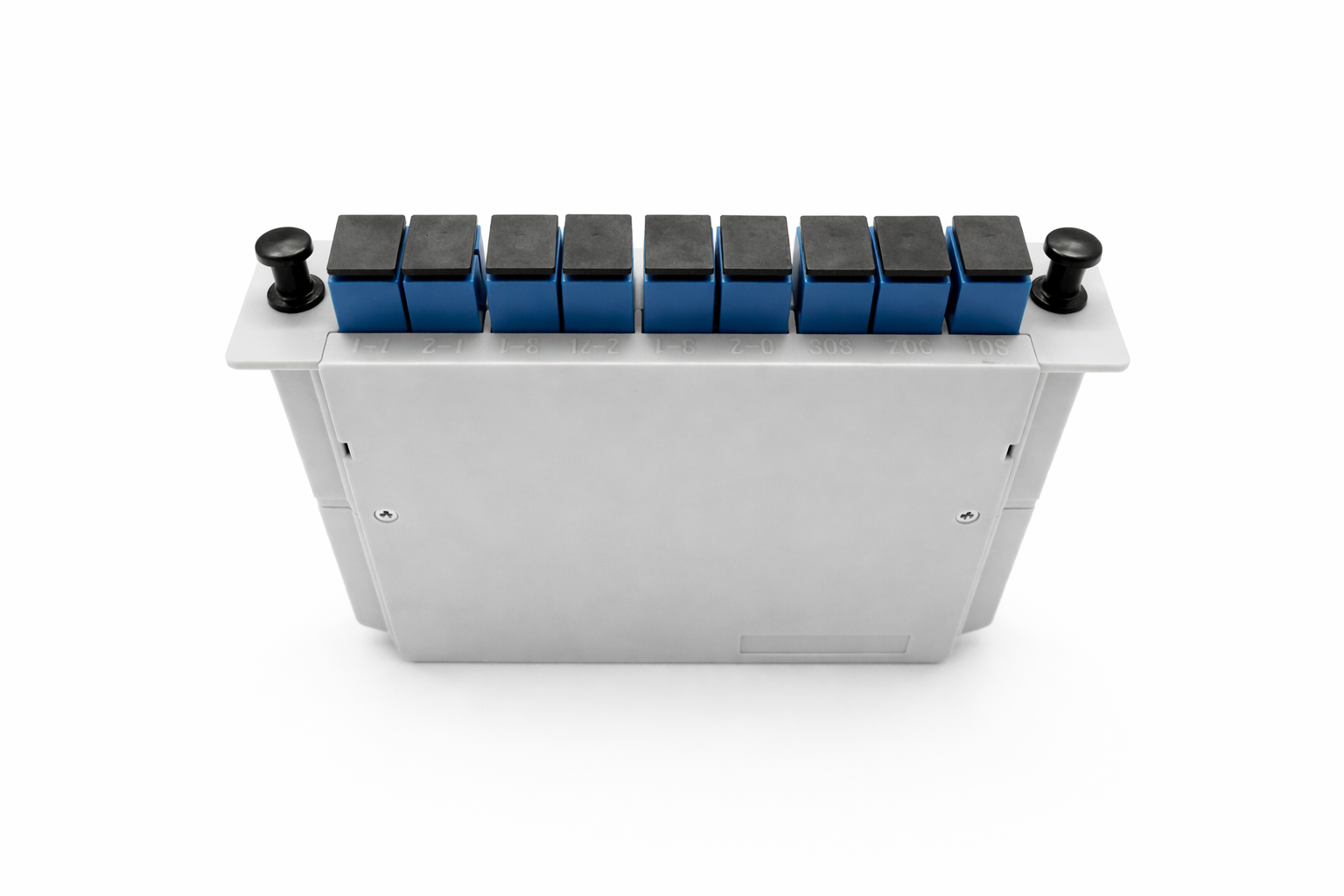

Görsel notu: Fotoğraflar kaset gövdesini temsil eder. Galeride farklı sayıda yuva görülebilir; bu ürünün optik dağıtımı 1 giriş ve 2 çıkıştır.

1×2 kaset splitter ile bağlantıya erişim

Kaset yapısı, optik bölme elemanını gövde içinde tutarken bağlantı noktalarına dışarıdan ulaşılmasına imkân verir. Bir hattı değiştirmek veya ölçüm kablosu bağlamak gerektiğinde doğru giriş ve çıkışın bulunması önemlidir. Kurulum sırasında giriş hattını ve iki abone kolunu etiketleyin; kutu kapağındaki çizim ile bağlantı isimlerini aynı tutun.

İki çıkışlı kaset, her panel yuvasına uyan evrensel bir modül olarak değerlendirilmemelidir. Gövde ölçüsü, sabitleme noktaları ve konnektörlere erişim boşluğu mevcut kutuyla karşılaştırılmalıdır. Bağlantı kabloları takıldığında kapak kapanabiliyor mu, fişlere yana doğru yük biniyor mu ve bakım sırasında kaset rahatça çıkarılabiliyor mu soruları yerleşim kararını belirler.

SC UPC bölücü için doğru kablo ucu

Bu üründe belirtilen bağlantı SC/UPC’dir. Karşısına bağlanacak kablonun kaset tarafındaki ucu da buna uygun seçilir. SC gövde biçiminin aynı olması, APC ile UPC uçların doğrudan eşleştirilebileceği anlamına gelmez. Uç yüzeyleri farklıdır; yalnız renge veya fişin fiziksel olarak yuvaya girmesine bakarak bağlantı yapmayın.

Bağlantı öncesinde uç yüzeylerini uygun yöntemle kontrol edip temizleyin. Kullanılmayan yuvaların koruyucu kapaklarını takılı tutun; fişi sökerken kabloyu çekmek yerine konnektör gövdesinden tutun. Sık müdahale edilen bir dağıtım noktasında bu basit uygulamalar, kirlenme ve mekanik zorlanma kaynaklı sorunların önüne geçmeye yardımcı olur.

Kısa teknik tanım

İki hattın bütçesini ayrı değerlendirin

1×2 PLC kullanıldığında optik güç iki kola dağıtılır ve bölme kaybı oluşur. Çıkışlardan biri daha uzun kabloyla ilerliyorsa, o hattın toplam zayıflaması farklı olacaktır. Bölücü kaybını; ekler, konnektörler, kablo mesafesi ve projedeki diğer pasif elemanlarla birlikte hesaba katın. Girişte yeterli güç görülmesi, her iki uçtaki alıcı için de yeterli pay kaldığını tek başına kanıtlamaz.

Montajı tamamladıktan sonra iki çıkışın ölçüm sonuçlarını hat adlarıyla kaydedin. Daha sonra kablo veya bağlantı değiştiğinde ilk ölçümle karşılaştırma yapmak arıza tespitini kolaylaştırır. Ürüne ait kayıp sınırı ve mekanik boyutlar gerektiğinde teknik belgeden doğrulanmalıdır; başka bir kaset modelinin sayısal değerleri bu ürüne taşınmamalıdır.

Konnektör yerine kaynaklı bağlantı planlayanlar 1×2 konnektörsüz bölücüyü inceleyebilir. Daha fazla çıkış gerektiğinde sekiz çıkışlı SC UPC kaset seçeneği için yerleşim ve optik hesap yeniden yapılır.

SC/UPC cassette splitter

A one-input, two-output PLC cassette for connectorized optical distribution. Check SC/UPC mating interfaces and the enclosure fit before installation. Photos illustrate the cassette housing; the supplied model is specified as 1×2.
