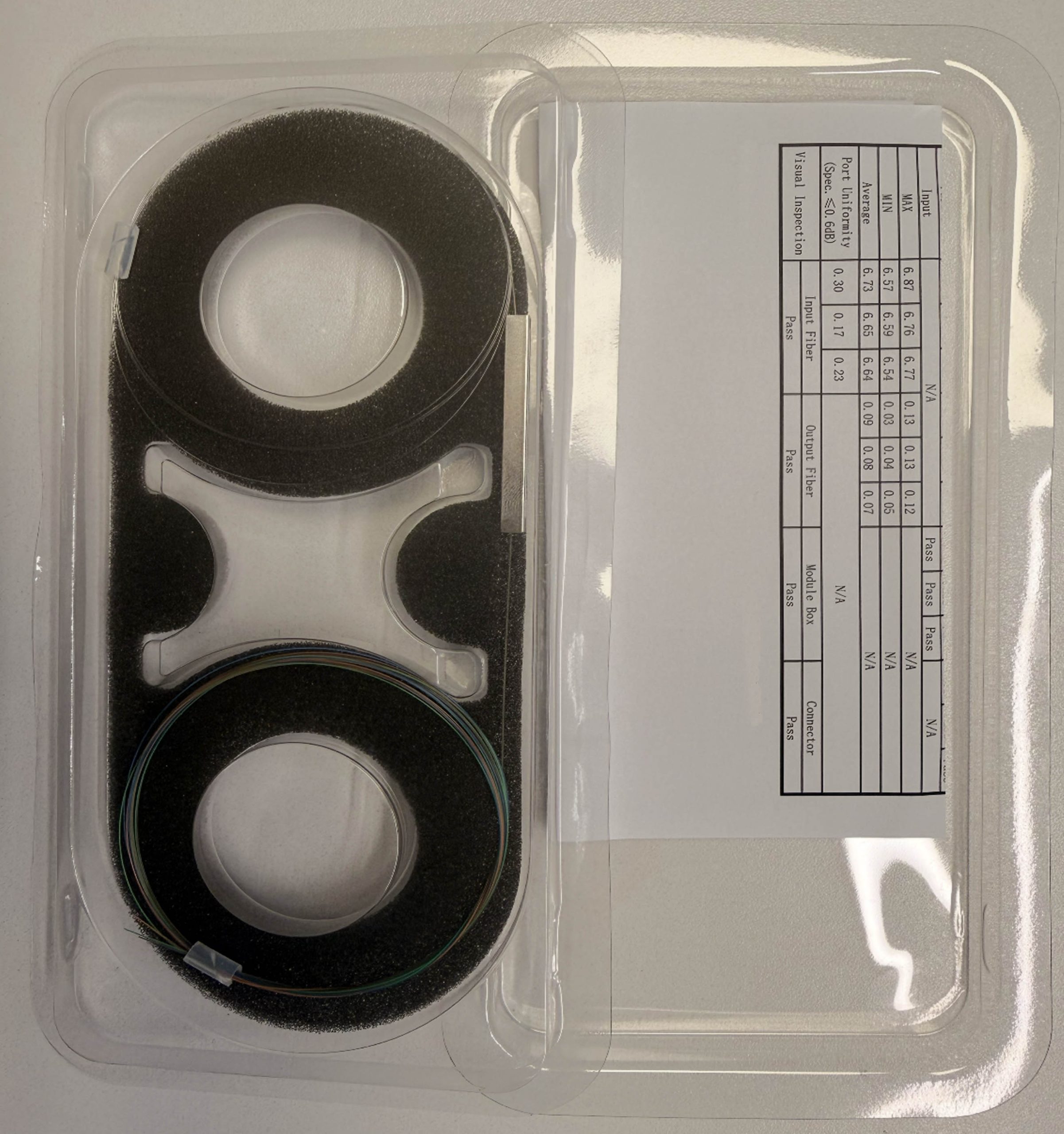

1×8 Optik Bölücü G657.A2 Konnektörsüz – PLC Splitter

1×8 konnektörsüz splitter, gelen optik hattı sekiz çıkışa ayırmak ve bu çıkışları doğrudan fiber ekleriyle dağıtıma almak için kullanılır. G657.A2 fiberli bu PLC bölücü, uçlarında hazır fiş bulunmayan bir çözümdür. Ek kutusu içinde kaynaklı bağlantı planlayan ekipler için seçim noktası, sekiz abone kolunun nereye yönlendirileceği ve eklerin nasıl korunacağıdır.

1×8 konnektörsüz splitter ile sekiz kolun düzenlenmesi

Bir giriş ve sekiz çıkış, montaj planında ayrı ayrı izlenmelidir. Bölücüyü ek kasetine yerleştirmeden önce giriş fiberini belirlemek, çıkışlara hat numarası vermek ve bu numaraları dağıtım planına geçirmek sonradan yapılacak müdahaleyi kolaylaştırır. Sadece kablo rengine güvenmek yerine iki uçtaki etiketleri eşleştirmek, özellikle aynı kutuda birden fazla bölücü olduğunda karışıklığı azaltır.

Çıplak fiber bölücü adıyla da aranan bu ürünün sonlandırması sahadaki ek düzenine göre yapılır. Fiber uçları, uygun hazırlık ve füzyon ek işlemi sonrasında bağlantı hattına alınabilir. Ek koruyucularının oturacağı yuvalar, fiberlerin dolaşacağı kanallar ve bölücü gövdesinin sabitleneceği yer kutu içinde birlikte değerlendirilmelidir. Kapağın kapanması sırasında fiberin sıkışmaması için montaj bitiminde güzergâhı yeniden kontrol edin.

G657.A2 fiber neyi değiştirir?

G657A2 splitter seçerken bükülmeye karşı geliştirilmiş fiber yapısı, dar alanlarda yapılan yönlendirmeler açısından önem taşır. Ancak bu özellik, fiberin keskin köşelere bastırılabileceği veya rastgele kıvrılabileceği anlamına gelmez. İzin verilen bükülme yarıçapı ve montaj sınırları ürünün teknik belgesine göre uygulanmalıdır. Ek kasetinde düzgün dönüşler bırakmak ve fazla fiberi gerilimsiz toplamak gerekir.

Ekli bağlantı mı, hazır konnektör mü?

Bu 1×8 PLC modelinde SC/UPC veya SC/APC fiş takılı değildir. Projede sökülüp takılabilir bir adaptör bağlantısı isteniyorsa, uygun pigtail ve sonlandırma düzeni ayrıca planlanır. Hazır fişli bir çözüm arıyorsanız 1×8 SC UPC kaset tipi bölücü farklı bir montaj seçeneğidir. İki ürünün aynı çıkış sayısına sahip olması, fiziksel olarak aynı yere takılacakları anlamına gelmez.

Devreye almadan önce üç kontrol

• Yerleşim: Ek koruyucuları, gövde ve fiber rezervi için yeterli alan bırakın.
• Optik bütçe: Bölünme kaybını; kablo, ek ve varsa konnektör kayıplarıyla birlikte hesaplayın. Sekiz kola dağıtım, giriş gücünün her çıkışta aynen kalması demek değildir.
• Ölçüm kaydı: Her çıkışı hat numarasıyla eşleştirin ve ölçüm sonuçlarını kurulum dosyasına işleyin.

1×8 konnektörsüz splitter için sipariş hazırlarken fiber uç uzunluğu, gövde ölçüsü ve projedeki ek tepsisi uyumunu netleştirin. Bu değerleri başka bir bölücünün teknik tablosundan alarak karar vermeyin; montaj alanına uyan ürün seçimi sahadaki ek işini azaltır.

English product description

This 1×8 bare fiber splitter uses G657.A2 fiber and has unterminated ends. It is intended for a splice-based distribution layout with one input and eight outputs. Plan the splice tray, fiber routing and optical budget before installation; connectorized cassette models require a different mounting arrangement.
