2×4 Fiber Optik Bölücü, Kaset Tipi SC UPC, Fiber Optik Splitter

2×4 optik bölücü: iki girişli dağıtım için kaset model

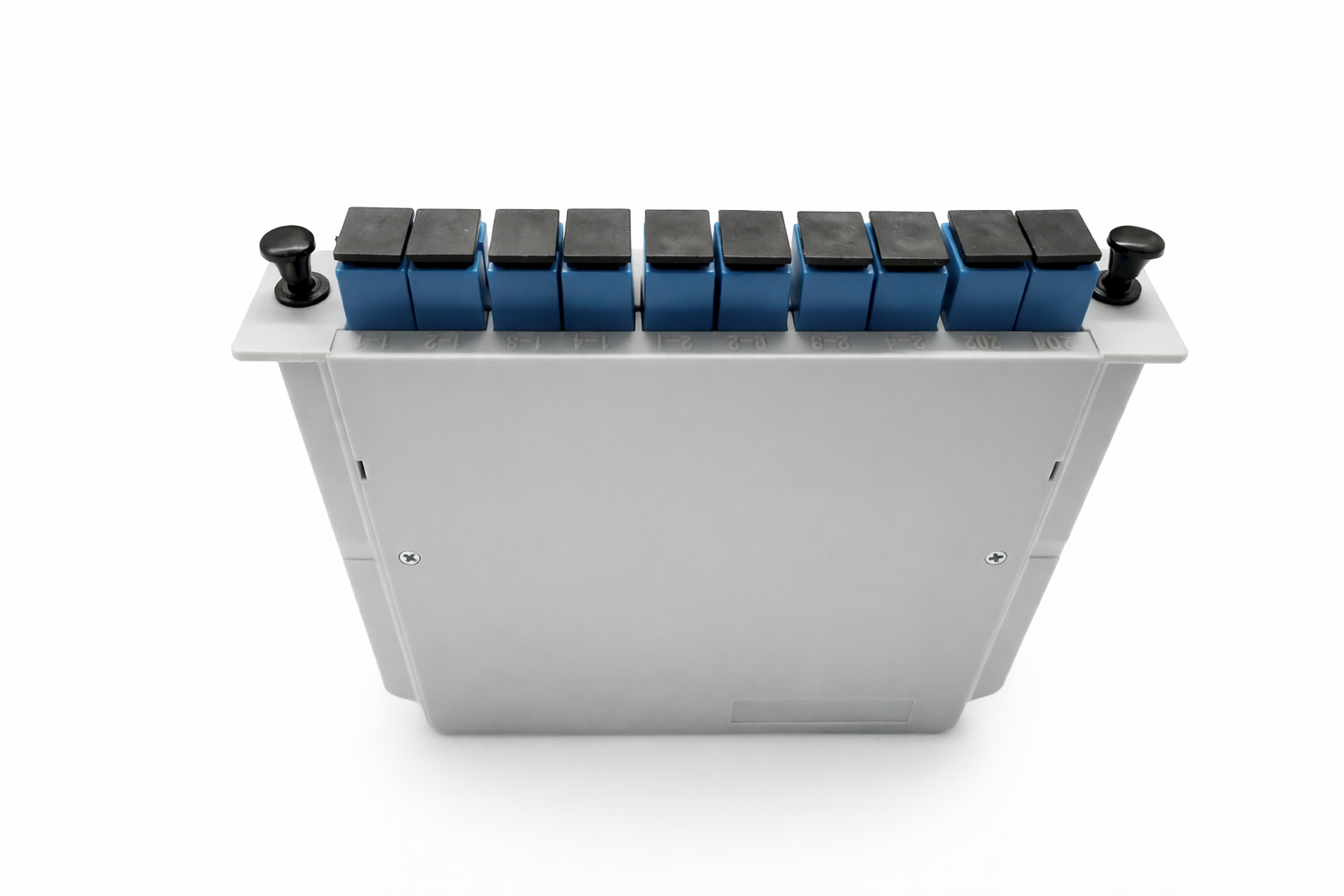

2×4 optik bölücü, iki giriş ve dört çıkış gerektiren optik bağlantı planları için sunulan SC/UPC kaset modeldir. Tek girişli bölücülerden ayrılan noktası, giriş tarafındaki ikinci bağlantıdır. Bu ürünü seçerken yalnızca kaç çıkış gerektiğini değil, iki girişin projede hangi görevi üstleneceğini de belirleyin.

2×4 splitter ile 1×4 arasındaki seçim

Her iki düzen de dört çıkışa sahip olabilir; ancak giriş yapıları aynı değildir. Proje çiziminde 2×4 isteniyorsa yerine yalnızca çıkış adedine bakarak 1×4 konulmamalıdır. Benzer şekilde ikinci girişe ihtiyaç duyulmayan bir kurulumda, 2×4 modelin nasıl kullanılacağı tasarım aşamasında netleştirilmelidir. Bağlantıların görevini kaset üzerindeki işaretlerden ve teknik bağlantı planından okuyun.

İki girişli bölücü pasif bir bileşendir. Hangi kaynağın etkin olacağına kendi başına karar vermez; arıza algılayıp otomatik geçiş yapan bir ağ cihazı gibi çalışmaz. Yedekli bir mimarinin parçası olarak değerlendirilecekse kaynak cihazların çalışma biçimi, kontrol yöntemi ve optik bağlantı düzeni birlikte tasarlanmalıdır. İki farklı vericiyi gelişigüzel bağlamak doğru kurulum yöntemi değildir.

Bu ürünün temel yapısı

SC UPC kaset bağlantılarını hazırlarken

SC/UPC eşleşmesinde hem konnektör biçimi hem temas yüzeyi önemlidir. Karşı uçta SC/APC kullanılıyorsa polisaj farkını göz ardı etmeyin. Uygun bağlantı kablosu ve adaptör seçimini, hattın iki ucundaki arayüzlere göre yapın. Renk yardımcı bir işarettir; sipariş ve montaj kararını ürünün teknik tanımıyla doğrulayın.

Kaset içindeki dağıtım ile dışarıdaki hat etiketleri birbirini tamamlamalıdır. Girişleri ve dört çıkışın gittiği noktaları ayrı ayrı kaydedin. Örneğin bakımda bir çıkışı ayırırken hangi abonelik veya saha kolunun etkileneceği etiket üzerinden anlaşılabilmelidir. Kullanılmayan bağlantıları koruma kapaklarıyla kapalı tutmak da sonraki devreye alma işini kolaylaştırır.

4 çıkışlı splitter için ölçüm planı

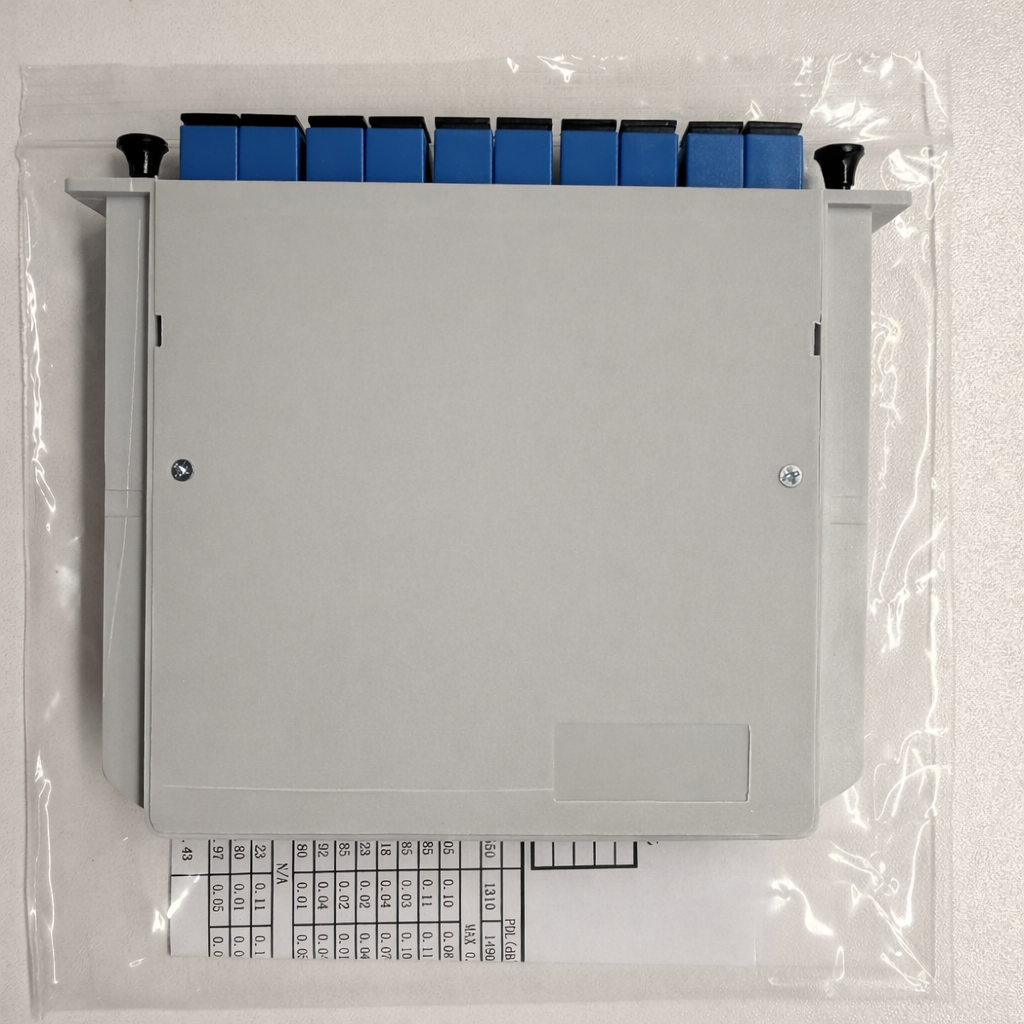

Her girişten ilgili çıkışlara kadar oluşan optik kaybı, ürünün doğrulanmış ölçüm bilgisiyle değerlendirin. Tek bir çıkışın ölçümü bütün bağlantı yollarını temsil etmez. Projenin kabul ölçütleri hangi giriş ve çıkış eşleşmelerinin test edileceğini açıkça belirtmelidir. Bu 2×4 optik bölücü için başka bir markanın katalog değerlerini ölçüm sonucu gibi kullanmayın.

Toplam hat hesabında kasetin yanı sıra kablo uzunlukları, ek noktaları, adaptörler ve tasarım payı bulunur. Bölücü sinyali güçlendirmediği için çıkış sayısı kadar güç bütçesi de seçimde belirleyicidir. Ürüne özel ekleme kaybı, çalışma dalga boyu ve montaj ölçüsü gereken projelerde bu bilgileri sipariş öncesinde teyit edin.

Montaj yeri ve alternatif ürünler

Gövdenin yerleşeceği yuvayı ve bağlantıların önünde kalacak kablo alanını kontrol edin. Kaset adı tek başına belirli bir LGX veya rack panel serisine uyumluluk göstermez. Karşılaştırma için optik bölücü kategorisine bakabilirsiniz. Tek girişten sekiz çıkış gerekiyorsa 1×8 SC/UPC kaset model farklı bir dağıtım seçeneğidir; 2×4 yerine doğrudan eşdeğer değildir.

English: dual input splitter

This 2×4 SC/UPC cassette is a dual input splitter with four outputs. It is a passive distribution component, not an automatic protection switch. Define the role of both inputs, confirm mounting compatibility and check the required optical test data before installation.
