1×32 Fiber Optik Bölücü SC/UPC – PLC Splitter

1×32 Fiber Optik Bölücü SC UPC – PLC Splitter

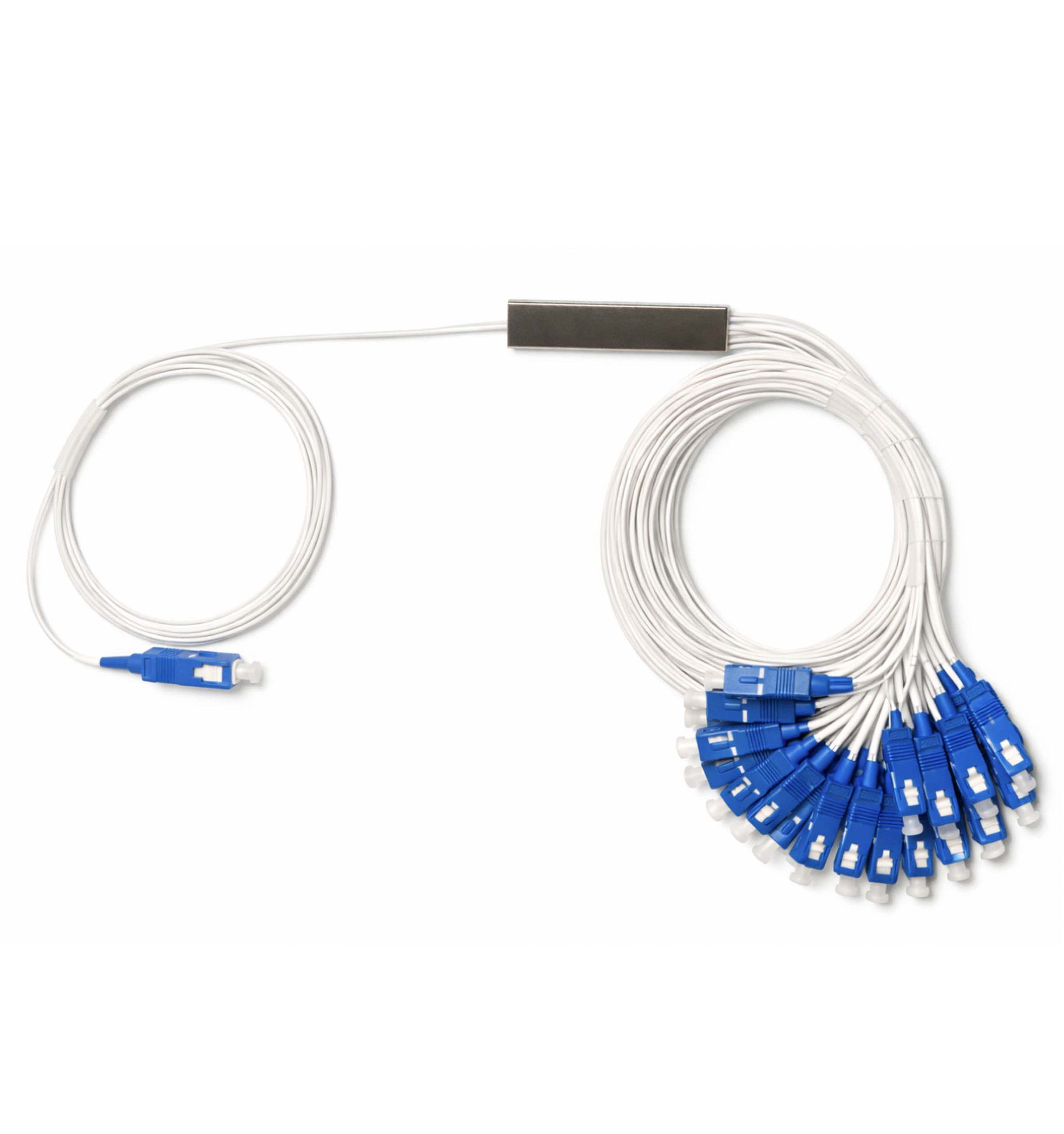

1×32 fiber optik bölücü, tek optik girişten 32 çıkışa pasif dağıtım için kullanılan SC/UPC konnektörlü PLC splitter modelidir. Stok kodu 2809131 olan bu ürün, çok sayıda sonlandırma noktasının bulunduğu fiber dağıtım projelerinde değerlendirilir. Seçim yaparken yalnızca çıkış sayısını değil, her güzergâhın optik bütçesini ve bağlantı uyumunu da kontrol etmek gerekir.

1×32 Fiber Optik Splitter ile Dağıtım Planlama

Otuz iki çıkış, sahada düzenli bir port planını gerekli kılar. Hangi çıkışın hangi daireye, kata veya dağıtım noktasına gittiği montajdan önce belirlenmelidir. Giriş portu ayrı işaretlenmeli; çıkış etiketleri kablo uçları ve proje çizimleriyle aynı sırayı izlemelidir. Bu hazırlık, sonraki bağlantı değişikliklerinde ve arıza aramalarında yanlış hatta müdahale edilmesini önlemeye yardımcı olur.

1×32 fiber optik splitter ışığı yükseltmez; girişteki optik gücü çıkışlara dağıtır. Bir Ethernet switch gibi veri paketlerini yönetmez ve aktif cihaz yerine geçmez. PON uygulamasında OLT, alıcılar ve kullanılan ağ standardı, seçilen bölme düzeniyle birlikte değerlendirilmelidir. Kullanılmayan çıkışların bulunması, bağlı çıkışlara otomatik olarak daha yüksek güç verileceği anlamına gelmez.

SC UPC Splitter 1×32 Bağlantı Uyumu

SC/UPC ile SC/APC aynı polisaj değildir. Adaptör, patch cord ve cihaz portunun uç yüzeyi tipini birlikte kontrol edin; UPC ve APC uçları doğrudan birbirine bağlamayın. Mavi veya yeşil renk yararlı bir işaret olsa da yalnızca renge dayanarak karar vermeyin. Etiket ve teknik belgede belirtilen konnektör tipini esas alın.

Montaj sırasında uçları açıkta bırakmayın, konnektör yüzeylerine dokunmayın ve uygun temizleme ekipmanı kullanın. Otuz iki çıkışın sıkışık bir alanda toplanması, kabloların kapak altında ezilmesine veya gereğinden dar bükülmesine yol açabilir. Seçilecek kutunun kablo güzergâhı ve erişim alanı, gövdenin sığması kadar önemlidir.

1×32 PLC Splitter İçin Optik Bütçe

Toplam hat hesabında splitter kaybına ek olarak fiber uzunluğu, ekler, adaptörler ve diğer bağlantılar dikkate alınır. Vericinin çıkış gücü ile alıcının kabul ettiği güç aralığı arasındaki pay, bağlantının çalışması için yeterli olmalıdır. Daha fazla çıkışa geçmek, optik bütçe yeniden hesaplanmadan yapılacak bir kapasite artışı değildir.

Kademeli dağıtım kullanıyorsanız önceki bölücünün kaybını da hesaba katın. Örneğin birinci dağıtım noktasından gelen hattın tekrar bölünmesi, son alıcıya ulaşan güç seviyesini değiştirir. Kesin ekleme kaybı, portlar arası fark, çalışma dalga boyu ve fiber standardı için bu modele ait teknik veriler teyit edilmelidir. Başka bir markanın 1×32 PLC splitter değerleri bu ürüne doğrudan aktarılamaz.

Kurulum ve Ölçüm Kontrol Listesi

• Giriş ve 32 çıkışı saha planıyla eşleştirin.
• Adaptör ve konnektörlerin SC/UPC uyumunu kontrol edin.
• Test cihazının dalga boyunu ve referans bağlantısını belirleyin.
• Her çıkışı aynı ölçüm koşullarında kontrol edip kaydedin.
• Kullanılmayan portları temiz ve kapaklı tutun.
• Kutu kapandığında kabloların sıkışmadığını kontrol edin.

Ölçüm kaydına port numarası, tarih, dalga boyu ve cihaz bilgisi ekleyin. Optik güç dBm, kayıp ise dB ile ifade edilir; bu değerler birbirinin yerine kullanılmaz. Çıkıştaki dBm değerinden tek başına ürünün ekleme kaybı çıkarılamaz. Beklenmeyen sonuçlarda önce bağlantı temizliği ve test kablosu kontrol edilmelidir. Yöntem bilgisi için FOA optik bölücü ölçüm rehberine bakabilirsiniz.

Sipariş Öncesinde Netleştirilecek Bilgiler

Teklif talebinde stok kodunu, gereken adedi ve montaj yapılacak kutu veya paneli belirtin. Kablo uçlarının uzunluğu, koruyucu kılıf ve yerleşim biçimi gibi uygulamaya bağlı ayrıntıları ayrıca sorun. Mevcut bir bölücüyü değiştiriyorsanız eski port planını ve test kayıtlarını hazırlayın. Böylece yeni ürünün bağlantıları, sahadaki güzergâhlarla karıştırılmadan eşleştirilebilir. Ürün görselindeki yerleşim tek başına ölçü veya montaj uyumluluğu belgesi değildir.

1×32 SC UPC Hakkında Sık Sorulan Sorular

32 çıkışın tamamını kullanmak zorunda mıyım?

Hayır. Boş portlar korunmalı ve plan üzerinde işaretlenmelidir. Sonradan bağlantı yapılacak uçların temizliği yeniden kontrol edilmelidir.

Daha az çıkışlı bir model seçebilir miyim?

Port ihtiyacı ve hat hesabı uygunsa 1×16 SC UPC fiber optik bölücü değerlendirilebilir. Yedek port ihtiyacınızı da hesaba katın.

Her kutuya veya panele sığar mı?

Montaj alanı, gövde ölçüsü ve kablo düzeni teyit edilmeden uyumluluk varsayılmamalıdır. Diğer çıkış ve gövde seçenekleri için fiber optik splitter kategorisini inceleyin.
