1×16 Fiber Optik Bölücü SC/UPC – PLC Splitter

1×16 Fiber Optik Bölücü SC UPC – PLC Splitter

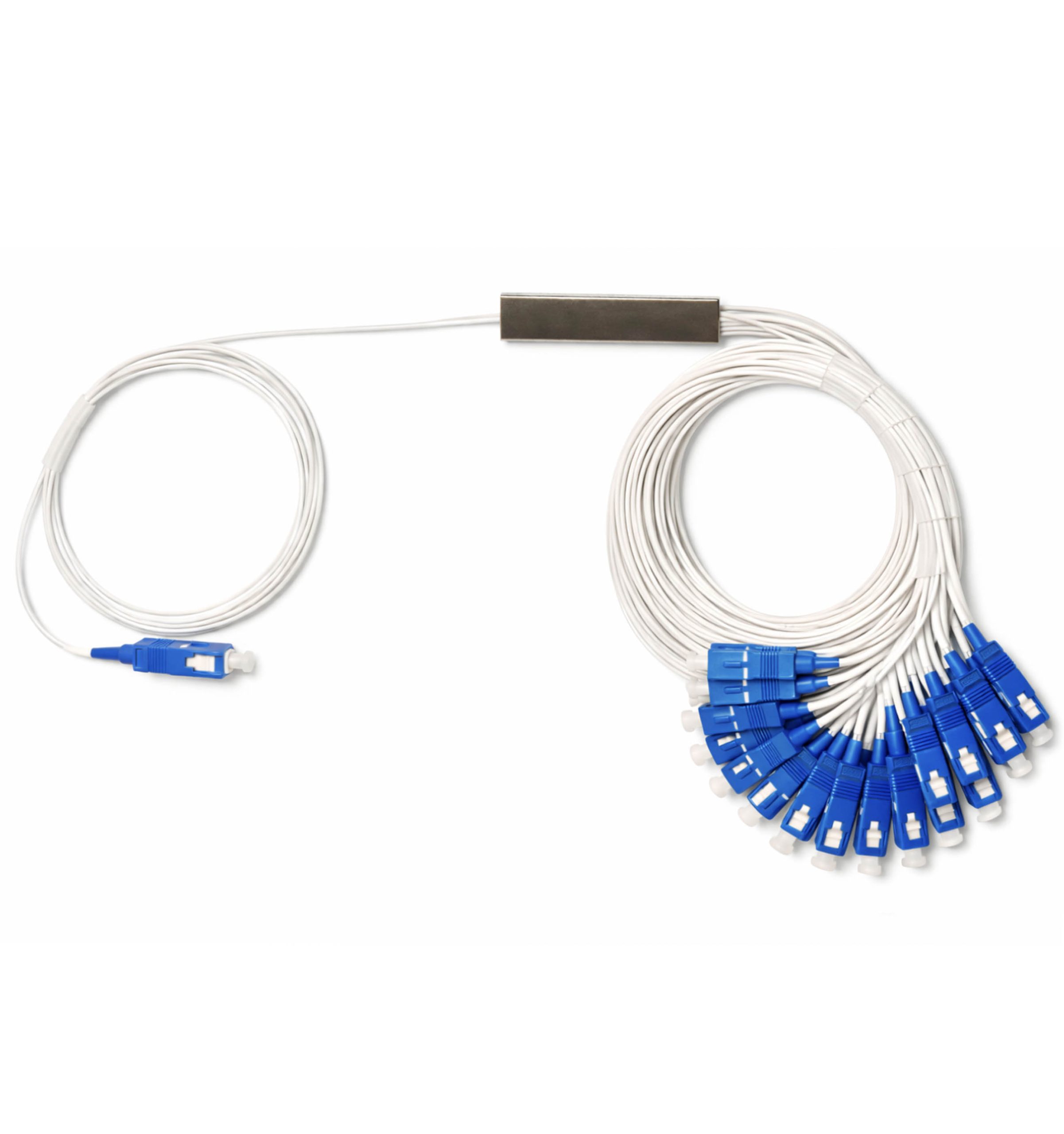

1×16 fiber optik bölücü, bir optik girişten on altı çıkışa dağıtım yapmak için kullanılan SC/UPC bağlantılı PLC splitter modelidir. FiberStor stok kodu 2809130 olan bu ürün, pasif fiber dağıtım noktası planlanan projelerde değerlendirilir. Seçim yaparken yalnızca çıkış sayısına değil, mevcut bağlantı uçlarına, montaj alanına ve hattın optik güç bütçesine birlikte bakılmalıdır.

1×16 Fiber Optik Splitter Ne İşe Yarar?

1×16 fiber optik splitter, girişteki optik gücü çıkışlara dağıtır. Ethernet switch gibi paket yönlendirmez, sinyali yükseltmez ve tek başına internet bağlantısı oluşturmaz. Çalışacağı ağın aktif ekipmanları, protokolü ve bağlantı düzeni bu pasif dağıtım yapısına uygun olmalıdır.

On altı çıkış bulunması, bütün güzergâhların aynı uzunlukta veya aynı kayıpta olacağı anlamına gelmez. Bir çıkış kısa bir bina içi hatta giderken diğeri daha uzun bir kabloyu, ekleri ve ara bağlantıları içerebilir. Bu nedenle her güzergâhın toplam kaybı ayrıca değerlendirilir. En uzak aboneye bakmak yararlıdır; ancak çok sayıda ek içeren daha kısa bir hat da kontrol edilmelidir.

SC UPC Splitter Bağlantı Uyumluluğu

SC UPC splitter seçerken konnektörün SC biçimini ve UPC uç yüzeyini ayrı ayrı kontrol edin. SC/APC ile SC/UPC uçlar doğrudan birbirine bağlanmamalıdır. Başka bir arayüze geçiş gerekiyorsa patch cordun her ucunu bağlanacağı porta uygun seçin. Yalnızca konnektörün dış görünüşüne bakarak uyumluluk kararı vermeyin.

Bağlantı öncesinde adaptörleri ve test kablosunu kontrol edin. Toz kapaklarını bağlantı yapılana kadar yerinde tutun; kirli uçları uygun fiber temizleme ekipmanıyla hazırlayın. Konnektörü zorlayarak oturtmak veya fiberi kutu kapağı altında sıkıştırmak bağlantıyı olumsuz etkileyebilir. Aktif fiber ucuna doğrudan bakmayın ve ekipmanın güvenlik talimatlarını izleyin.

1×16 PLC Splitter İçin Optik Bütçe

1×16 PLC splitter kullanılan bir hatta bölme kaybı, kablo zayıflaması, ekler ve konnektörlerin kayıpları birlikte hesaplanır. Vericinin çıkış gücü ile alıcının çalışma sınırları arasında yeterli pay kalmalıdır. Tasarımda bakım ve ileride oluşabilecek değişiklikler için ayrılan pay da dikkate alınır; yalnızca teorik bölme hesabıyla ürün seçilmez.

Bu ürün için kesin ekleme kaybı, çalışma dalga boyu, fiber standardı ve gövde ölçüleri gerekiyorsa sipariş öncesinde teknik belgeyle teyit edin. Başka bir markanın 1×16 modeline ait değerleri bu ürüne aitmiş gibi kullanmayın. PLC ifadesi üretim teknolojisini belirtir; tek başına bütün modellerin aynı ölçüm sınırlarına sahip olduğunu göstermez.

Montaj ve Devreye Alma Kontrolü

• Giriş portunu ve 1–16 arasındaki çıkışları şemada numaralandırın.
• Montaj kutusunun yerleşimini, kablo yönünü ve bakım erişimini birlikte planlayın.
• Her çıkışın hangi dağıtım noktasına gittiğini etiketleyin.
• Test cihazının dalga boyunu projeye göre ayarlayın ve referans bağlantısını kontrol edin.
• Çıkışların ölçümlerini aynı yöntemle alarak kayıt altına alın.

Ölçüm sonuçlarını değerlendirirken dBm ile dB’yi karıştırmayın. dBm optik güç seviyesini, dB ise kayıp veya güç oranını ifade eder. Tek bir çıkış gücü okuması, giriş referansı olmadan bölücünün ekleme kaybını tek başına göstermez. Yöntem seçimi için FOA optik bölücü test rehberine bakabilirsiniz.

1×16 SC UPC Hakkında Sık Sorulan Sorular

1×16 yerine 1×32 kullanılabilir mi?

Daha fazla çıkış gerekiyorsa değerlendirilebilir; ancak artan bölme oranı optik bütçeyi değiştirir. Mevcut sistemin güç sınırları doğrulanmadan yalnızca port sayısına göre değişiklik yapılmamalıdır.

Bütün çıkışların kullanılması zorunlu mu?

Hayır. Kullanılmayan çıkışları temiz ve kapaklı tutabilirsiniz. Boş portlar olması, ürünün yapısal bölme oranını ortadan kaldırmaz.

Kaset tipi modelle aynı montajı kullanabilir miyim?

Montaj biçimini ayrıca kontrol edin. Çıkış sayısı ve konnektör aynı olsa bile gövde yapısı, yerleşim ve kablo yönlendirmesi farklı olabilir.

Daha az çıkış için 1×8 SC UPC bölücüyü, kaset yerleşimi için 1×16 kaset tipi modeli inceleyin. Tüm seçenekler fiber optik splitter kategorisindedir.
