1×4 Fiber Optik Bölücü SC UPC

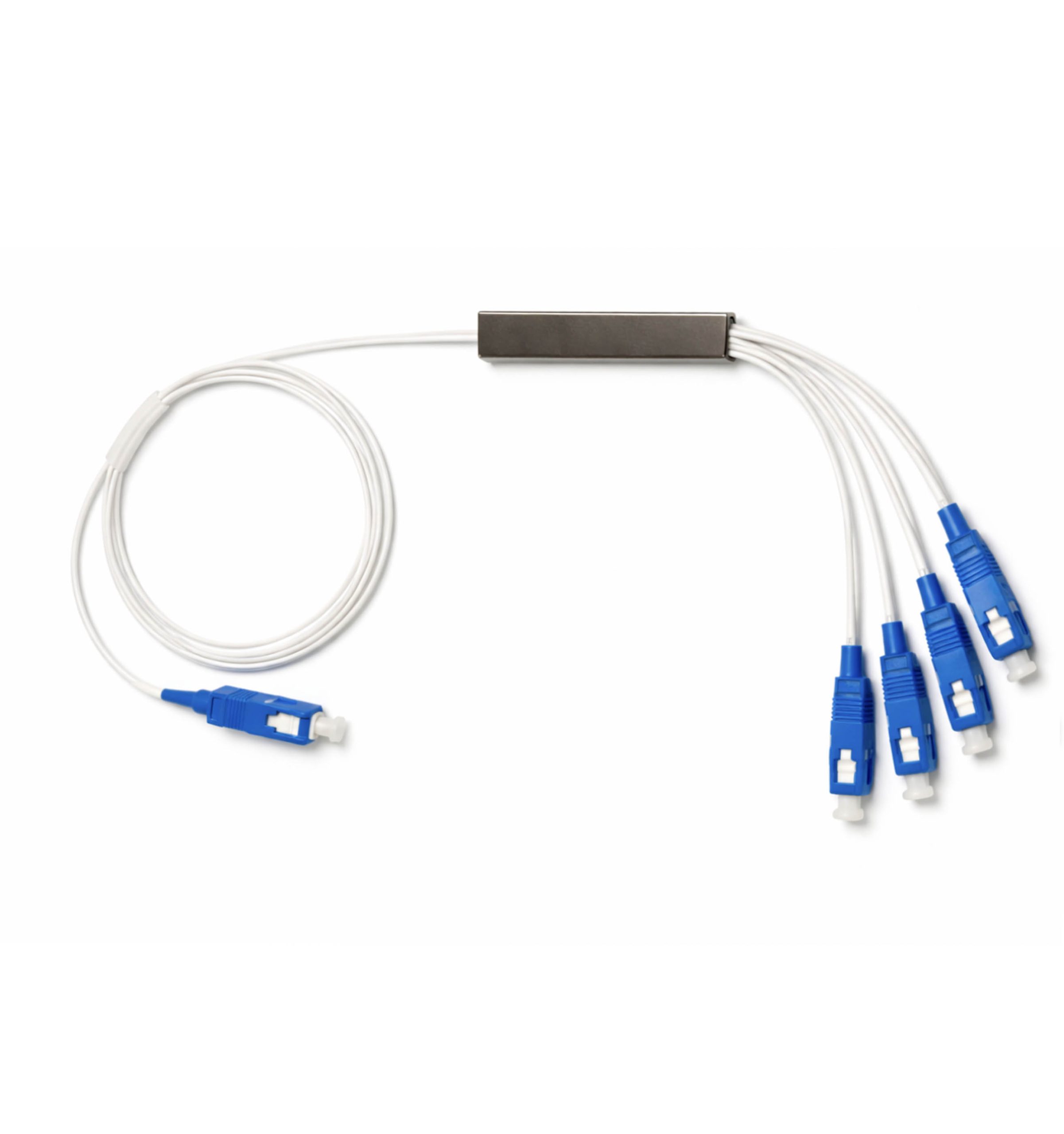

1×4 fiber optik bölücü, tek girişteki optik hattı dört çıkışa dağıtmak için kullanılan SC/UPC bağlantılı pasif splitter modelidir. Dört ayrı güzergâha fiber dağıtımı planlanan projelerde, çıkış kapasitesi ve bağlantı arayüzü birlikte değerlendirilerek seçilir. Stok kodu 2816463 olan bu üründe konnektör tipi SC/UPC’dir.

1×4 Fiber Optik Splitter ile Dört Çıkışlı Dağıtım

1×4 splitter, optik gücü çıkışlar arasında böler. Bu işlem güç artışı sağlamaz; hattın kullanılabilir optik bütçesinden bir pay tüketir. PON veya FTTH projesinde bölücü seçmeden önce OLT çıkış gücünü, alıcı hassasiyetini, fiber uzunluğunu ve bağlantılardaki kayıpları birlikte hesaplamak gerekir.

İki kademeli dağıtım tasarlıyorsanız her bölücünün kaybı toplam hesaba eklenmelidir. Yalnızca toplam çıkış sayısına bakarak art arda splitter bağlamak, en uzaktaki alıcıya yeterli optik güç ulaşacağını garanti etmez. Dört çıkıştan kullanılmayanların konnektörlerini koruyucu kapakla muhafaza edin ve portları saha planına göre etiketleyin.

SC UPC Splitter 1×4: Bağlantı Uyumluluğu

SC/UPC uçların bağlanacağı adaptör ve patch cord uçları aynı arayüze uygun olmalıdır. SC/APC ile SC/UPC uçların doğrudan eşleştirilmesi doğru değildir. Yeşil veya mavi renk tek başına yeterli kontrol sayılmaz; ürün etiketini ve cihaz portunun teknik bilgisini de inceleyin.

Konnektörleri takmadan önce uç yüzeylerini kontrol edip temizleyin. Kabloları keskin köşeler üzerinden sıkıştırmadan yönlendirin. Kurulum sonunda her çıkışı ayrı ayrı ölçmek, bağlantı kaynaklı farklılıkların görülmesini ve kayıt altına alınmasını sağlar.

4 Çıkışlı Optik Bölücü İçin Sipariş Bilgileri

• Giriş ve çıkışlarda gereken konnektör tipi.
• Projenin çalışma dalga boyu ve kabul edilen toplam kayıp.
• İstenen kablo uzunluğu, gövde biçimi ve montaj alanı.
• Bölme oranı ve üretici test verileri.

Kesin ekleme kaybı, fiber standardı ve dalga boyu aralığı için teknik teklif bilgilerini teyit edin. Başka bir splitter modelinin ölçüm değerleri bu ürün için doğrudan kullanılamaz.

Kurulum Sonrası Ölçüm ve Kayıt

1×4 fiber optik splitter kurulduğunda yalnızca bağlantı ışığına bakmak yeterli değildir. Ölçüm planında giriş noktası, dört çıkışın numarası, kullanılan dalga boyu ve ölçüm cihazı belirtilmelidir. Böylece sonraki bakımda aynı koşullarda karşılaştırma yapılabilir. Bir çıkışın değeri beklenenden farklıysa önce bağlantı temizliği ve kablo güzergâhı kontrol edilir; sonuç yeniden ölçülerek değerlendirilir.

Optik güç ölçümü ile ekleme kaybı ölçümü farklıdır. Güç ölçer belirli noktadaki gücü gösterirken, kayıp ölçümünde uygun ışık kaynağı ve referans düzeni gerekir. dBm olarak kaydedilen bir güç değeri, tek başına ürünün dB cinsinden ekleme kaybı değildir. Ölçüm yöntemleri hakkında Fiber Optic Association’ın optik bölücü test rehberi incelenebilir. Bu rehber genel ölçüm yöntemini açıklar; bu ürüne ait test raporu yerine geçmez.

Dağıtım Noktası İçin Pratik Hazırlık

4 çıkışlı optik bölücü siparişinden önce mevcut kutunun iç yerleşimini kontrol edin. Yalnızca gövdenin sığması yeterli değildir; fiberlerin dönüşü ve konnektörlerin takılıp çıkarılması için de alan gerekir. Giriş kablosunu ve dört çıkışı ayırt edilebilir biçimde işaretlemek, yanlış portta işlem yapılmasını önlemeye yardımcı olur. Kurulum kaydına bağlantı şeması ve port isimlerini ekleyin.

1×4 SC UPC seçiminizde gelecekteki kapasiteyi de düşünün. Yakında daha fazla dağıtım noktası eklenecekse yalnızca boş port sayısını değil, yeni bölme kademelerinin toplam kayba etkisini de projelendirin. Daha yüksek çıkışlı bir ürüne geçiş, her zaman mevcut bağlantıları aynı biçimde kullanabileceğiniz anlamına gelmez. Sipariş sırasında ürün stok kodunu, gereken bağlantı tipini ve kullanılacağı kutuyu birlikte belirtmek doğru konfigürasyonun seçilmesini kolaylaştırır.

1×4 SC UPC Hakkında Sık Sorulan Sorular

1×4 splitter dört bağımsız internet bağlantısı oluşturur mu?

Pasif bölücü optik dağıtımı sağlar. Hizmetlerin tanımlanması ve abonelerin yönetilmesi, uygun aktif cihazlar ve ağ yapılandırmasıyla yapılır.

1×2 yerine 1×4 seçilebilir mi?

Dört çıkış ihtiyacı varsa değerlendirilebilir; ancak ek bölme kaybı nedeniyle optik bütçe yeniden kontrol edilmelidir.

Daha az çıkış gereken kurulumlarda 1×2 SC UPC optik bölücüyü, farklı kapasite ve gövdeler için fiber optik splitter modellerini inceleyebilirsiniz.
