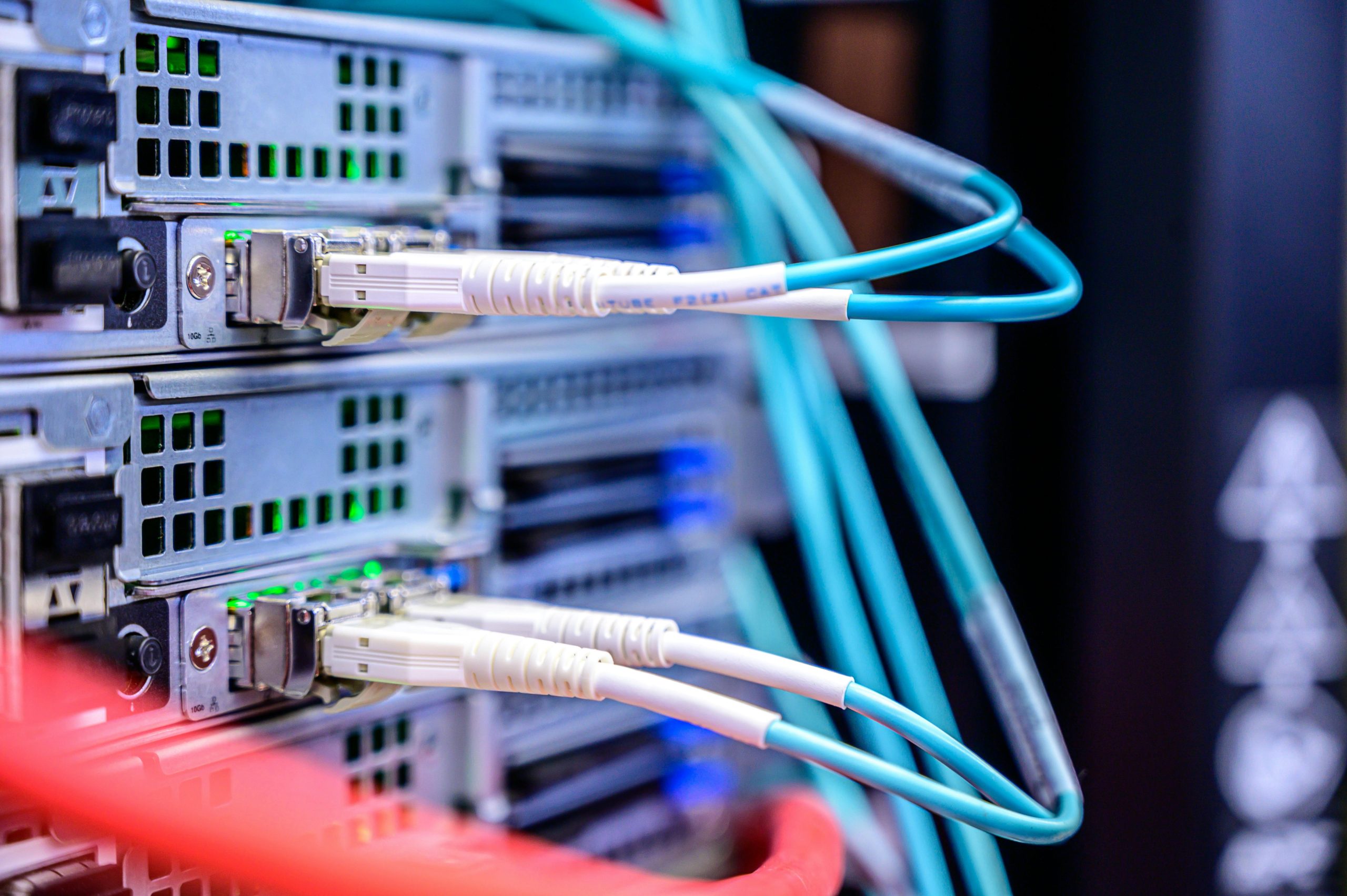

Fiber Optik Kablo Seçimi Nasıl Yapılır? Single Mode ve Multimode Farkları

Günümüzün hızla gelişen dijital dünyasında, güvenilir ve yüksek performanslı ağ altyapısı her organizasyon için kritik önem taşımaktadır. Fiber optik teknoloji, bakır kablolara kıyasla sunduğu üstün özelliklerle modern iletişim altyapılarının vazgeçilmez bir parçası haline gelmiştir. Ancak doğru fiber optik kablo seçimi, teknik bilgi ve deneyim gerektiren karmaşık bir süreçtir. Fiberstor olarak, bu kapsamlı rehberde fiber optik kablo seçiminde dikkat edilmesi gereken tüm teknik detayları ve Single Mode ile Multimode kablolar arasındaki kritik farkları sizler için detaylı bir şekilde ele alacağız.

Fiber Optik Teknolojinin Temelleri

Fiber optik kablolar, verileri elektrik sinyalleri yerine ışık dalgaları kullanarak ileten gelişmiş iletişim kabloları olarak tanımlanabilir. Bu teknoloji, cam veya plastik lifler içerisinden ışığın tam yansıma prensibiyle iletilmesi esasına dayanır. Her fiber optik kablo, temel olarak üç ana bileşenden oluşur:

Çekirdek (Core): Işığın içinden geçtiği merkezi cam veya plastik bölümdür. Çekirdeğin çapı, kablonun tipini ve performans özelliklerini belirleyen en önemli faktörlerden biridir.

Kaplama (Cladding): Çekirdeği çevreleyen ve daha düşük kırılma indeksine sahip cam tabakadır. Bu tabaka, ışığın çekirdek içinde kalmasını sağlayan tam yansıma olayını mümkün kılar.

Koruyucu Kılıf (Coating/Buffer): Fiberi fiziksel hasarlardan, nemden ve çevresel etkilerden koruyan dış katmandır.

Single Mode Fiber Optik Kablo (SMF) – Detaylı İnceleme

Single Mode fiber optik kablolar, modern telekomünikasyon altyapısının omurgasını oluşturan yüksek performanslı kablo tipleridir. “Single Mode” terimi, kablonun yalnızca tek bir ışık modunun (ışık yolunun) iletilmesine izin vermesinden gelir.

Teknik Spesifikasyonlar

Single Mode fiber optik kablolar, 9/125 µm standart çekirdek/kaplama çapına sahiptir. Bu, 9 mikrometre çapında bir çekirdek ve 125 mikrometre çapında bir kaplamayı ifade eder. Karşılaştırma yapmak gerekirse, insan saçı yaklaşık 70-100 mikrometre çapındadır, dolayısıyla Single Mode fiberin çekirdeği bir saç telinin onda biri kadardır.

Işık Kaynağı: Single Mode fiberler, lazer diyot ışık kaynakları kullanır. Bu lazerler, son derece dar bir dalga boyunda ve yüksek yoğunlukta ışık üretir.

Çalışma Dalga Boyları:

• 1310 nm (O-band): Kısa ve orta mesafe uygulamalar için optimize edilmiştir. Bu dalga boyunda dispersiyon minimumdadır.
• 1550 nm (C-band): Uzun mesafe uygulamalar için tercih edilir. Fiber optik camda en düşük zayıflama bu dalga boyunda gerçekleşir (yaklaşık 0.2 dB/km).
• 1625 nm (L-band): Çok uzun mesafe ve DWDM (Yoğun Dalga Boyu Bölmeli Çoğullama) uygulamaları için kullanılır.

Single Mode Kablo Tipleri

OS1: Kapalı alan (indoor) uygulamalar için tasarlanmış Single Mode fiberdir. Maksimum zayıflama değeri 1.0 dB/km’dir.

OS2: Hem kapalı hem de açık alan (outdoor) uygulamalar için uygundur. Daha düşük zayıflama değerine sahiptir (0.4 dB/km veya daha az) ve uzun mesafe uygulamalar için tercih edilir.

Avantajları

Uzun Mesafe İletimi: Single Mode fiberlerin en belirgin avantajı, inanılmaz uzun mesafelerde veri iletebilme kapasitesidir. Standart uygulamalarda 10 km’den 100 km’ye kadar kayıpsız iletim mümkündür. Özel amplifikatörler ve ileri teknoloji ekipmanlarla bu mesafe yüzlerce kilometreye çıkarılabilir.

Yüksek Bant Genişliği: Single Mode fiberler, teorik olarak sınırsız bant genişliği sunabilir. Günümüz teknolojisiyle 100 Gbps, 400 Gbps ve hatta 800 Gbps hızlara ulaşılabilmektedir. DWDM teknolojisiyle birlikte kullanıldığında, tek bir fiber üzerinden terabit seviyesinde veri iletimi mümkündür.

Düşük Sinyal Kaybı ve Dispersiyon: Tek mod iletimi sayesinde modal dispersiyon sorunu ortadan kalkar. Bu, sinyalin bozulması olmadan çok uzun mesafelere iletilmesini sağlar. Chromatic dispersiyon ise modern kompanzasyon teknikleriyle kolayca yönetilebilir.

Gelecek Yatırımı: Single Mode altyapı, teknolojik gelişmelere en uyumlu çözümdür. Mevcut bir Single Mode altyapıda, sadece uç ekipmanları değiştirerek hız artışları sağlanabilir.

Elektromanyetik Girişime Karşı Tam Bağışıklık: Fiber optik teknolojinin doğası gereği, elektromanyetik parazit (EMI) ve radyo frekansı parazitinden (RFI) etkilenmez.

Kullanım Alanları

• Telekom Operatör Ağları: Şehirler arası ve ülkeler arası ana hat bağlantıları
• Metro Ağlar: Şehir içi uzun mesafe bağlantılar
• Kampüs Omurga Ağları: Binalar arası yüksek hızlı bağlantılar
• Veri Merkezleri Arası Bağlantılar: Farklı lokasyonlardaki veri merkezlerinin birbirine bağlanması
• CATV (Kablo TV) Dağıtım Ağları: Geniş bant video dağıtımı
• 5G Ön Taşıma (Fronthaul/Backhaul): Mobil baz istasyonlarının ana ağa bağlanması

Multimode Fiber Optik Kablo (MMF) – Detaylı İnceleme

Multimode fiber optik kablolar, birden fazla ışık modunun (ışık yolunun) eşzamanlı olarak fiber içerisinde ilerlemesine izin veren kablo tipleridir. Bu özellik, daha geniş bir çekirdek çapından kaynaklanır ve kısa mesafe uygulamalar için maliyet-etkin çözümler sunar.

Teknik Spesifikasyonlar

Multimode fiberler iki ana çekirdek çapında üretilir:

• 50/125 µm: Modern uygulamalar için standart hale gelmiş çaptır
• 62.5/125 µm: Eski nesil sistemlerde kullanılan, günümüzde yerini 50 µm’ye bırakmış çaptır

Işık Kaynağı: Multimode fiberler genellikle LED veya VCSEL (Vertical Cavity Surface Emitting Laser) ışık kaynakları kullanır. Bu kaynaklar, Single Mode’da kullanılan lazerlerden daha ucuz ve daha az güç tüketir.

Çalışma Dalga Boyları:

• 850 nm: En yaygın kullanılan dalga boyu, özellikle kısa mesafe LAN uygulamaları için
• 1300 nm: Daha uzun mesafe Multimode uygulamaları için

Multimode Kablo Kategorileri

OM1 (Orange/Turuncu):

• Çekirdek çapı: 62.5/125 µm
• Bant genişliği: 200 MHz·km (850 nm)
• Maksimum mesafe: 1 Gbps için 275 m, 10 Gbps için 33 m
• Kullanım: Eski nesil sistemler, günümüzde nadiren tercih edilir

OM2 (Orange/Turuncu):

• Çekirdek çapı: 50/125 µm
• Bant genişliği: 500 MHz·km (850 nm)
• Maksimum mesafe: 1 Gbps için 550 m, 10 Gbps için 82 m
• Kullanım: Eski nesil sistemlerin modernizasyonu

OM3 (Aqua/Su Yeşili):

• Çekirdek çapı: 50/125 µm (lazer optimize)
• Bant genişliği: 2000 MHz·km (850 nm)
• Maksimum mesafe: 10 Gbps için 300 m, 40 Gbps için 100 m, 100 Gbps için 100 m
• Kullanım: Modern veri merkezleri ve kurumsal ağlar

OM4 (Aqua/Su Yeşili):

• Çekirdek çapı: 50/125 µm (gelişmiş lazer optimize)
• Bant genişliği: 4700 MHz·km (850 nm)
• Maksimum mesafe: 10 Gbps için 550 m, 40 Gbps için 150 m, 100 Gbps için 150 m
• Kullanım: Yüksek performanslı veri merkezleri

OM5 (Lime Green/Limon Yeşili):

• Çekirdek çapı: 50/125 µm (geniş bant optimize)
• Bant genişliği: 4700 MHz·km (850 nm), 1850 MHz·km (953 nm)
• Maksimum mesafe: OM4 ile aynı, ancak SWDM (Kısa Dalga Boyu Bölmeli Çoğullama) desteği
• Kullanım: Gelecek nesil veri merkezleri, 400 Gbps uygulamaları

Avantajları

Maliyet Etkinliği: Multimode sistemlerin en büyük avantajı, düşük başlangıç maliyetidir. LED ve VCSEL ışık kaynakları, lazer diyotlara kıyasla önemli ölçüde daha ucuzdur. Ayrıca, aktif ekipmanlar (switch, medya dönüştürücüler) da daha ekonomiktir.

Kolay Kurulum ve Sonlandırma: Daha geniş çekirdek çapı sayesinde, konnektör takma ve ekleme işlemleri daha kolaydır. Hizalama toleransı daha yüksektir, bu da saha kurulumlarında hata payını azaltır.

Yüksek Kısa Mesafe Performansı: 550 metreye kadar olan mesafelerde, Multimode fiberler mükemmel performans sunar ve çoğu bina içi uygulama için fazlasıyla yeterlidir.

Düşük Güç Tüketimi: VCSEL tabanlı transceiver’lar, lazer tabanlı olanlara göre daha az enerji tüketir, bu da veri merkezlerinde önemli enerji tasarrufu sağlar.

Kullanım Alanları

• Bina İçi LAN Ağları: Ofis binaları, kampüsler, hastaneler
• Veri Merkezi İçi Bağlantılar: Sunucu-switch, switch-switch bağlantıları
• SAN (Storage Area Network): Depolama ağları
• Yüksek Hızlı Kısa Mesafe Bağlantılar: 10G, 40G, 100G Ethernet uygulamaları
• Ses ve Video Stüdyoları: Yayın ekipmanları arası bağlantılar

Single Mode ve Multimode Karşılaştırması

Fiziksel Farklar

Performans Farkları

Mesafe Kapasitesi:

• Single Mode: 10-100+ km
• Multimode: 33-550 m (kategoriye göre değişir)

Bant Genişliği:

• Single Mode: Teorik olarak sınırsız, pratikte 100+ Gbps
• Multimode: Kategori ve mesafeye bağlı, 200-4700 MHz·km

Sinyal Kalitesi:

• Single Mode: Modal dispersiyon yok, çok düşük zayıflama
• Multimode: Modal dispersiyon var, mesafe arttıkça sinyal bozulması artar

Maliyet Analizi

Başlangıç Maliyeti:

• Single Mode kablo: Multimode’dan %10-20 daha pahalı
• Single Mode transceiver: Multimode’dan 2-4 kat daha pahalı
• Toplam sistem maliyeti: Kısa mesafede Multimode daha ekonomik

Uzun Vadeli Maliyet:

• Single Mode: Gelecek yükseltmelerde sadece ekipman değişimi
• Multimode: Belirli mesafe ve hız sınırlarında kablo değişimi gerekebilir

Fiber Optik Kablo Seçim Kriterleri

1. Mesafe Analizi

Fiber optik kablo seçiminde en kritik faktör, iletim mesafesidir. Mesafe gereksiniminizi belirlerken, sadece mevcut ihtiyacınızı değil, gelecekteki olası genişlemeleri de göz önünde bulundurmalısınız.

0-300 metre: Bu mesafede hem Multimode hem de Single Mode kullanılabilir. Maliyet odaklı yaklaşımda OM3 veya OM4 Multimode tercih edilebilir.

300-550 metre: OM4 Multimode 10 Gbps için yeterlidir, ancak 40/100 Gbps için Single Mode düşünülmelidir.

550 metre – 2 km: Bu aralıkta Single Mode kullanımı önerilir. Multimode bu mesafelerde performans kaybı yaşar.

2 km üzeri: Kesinlikle Single Mode kullanılmalıdır. Multimode bu mesafelerde çalışmaz.

2. Bant Genişliği ve Hız Gereksinimleri

1 Gbps Ethernet:

• Kısa mesafe (<550 m): OM1, OM2, OM3, OM4 uygun
• Uzun mesafe: Single Mode OS2

10 Gbps Ethernet:

• Kısa mesafe (<300 m): OM3 yeterli
• Orta mesafe (300-550 m): OM4 önerilir
• Uzun mesafe: Single Mode OS2

40 Gbps Ethernet:

• Kısa mesafe (<100 m): OM3 kullanılabilir
• Orta mesafe (100-150 m): OM4 veya OM5
• Uzun mesafe: Single Mode OS2

100 Gbps ve üzeri:

• Kısa mesafe: OM4 veya OM5 (SWDM ile)
• Orta ve uzun mesafe: Single Mode OS2

3. Bütçe Değerlendirmesi

Toplam sahip olma maliyetini (TCO) hesaplarken şu faktörleri göz önünde bulundurmalısınız:

İlk Yatırım:

• Kablo maliyeti
• Aktif ekipman (transceiver, switch, medya dönüştürücü)
• Kurulum ve işçilik
• Test ekipmanları

İşletme Maliyeti:

• Enerji tüketimi
• Bakım ve onarım
• Yedek parça stoku

Yükseltme Maliyeti:

• Gelecekteki hız artışları için gerekli yatırımlar
• Kablo değişim ihtiyacı
• Ekipman uyumluluğu

4. Çevresel Faktörler

İç Mekan (Indoor) Uygulamalar:

• Yangın güvenliği: LSZH (Low Smoke Zero Halogen) kılıf tercih edilmeli
• Sıcaklık aralığı: Genellikle 0°C ile +70°C
• Nem direnci: Standart koruma yeterli

Dış Mekan (Outdoor) Uygulamalar:

• UV direnci: Güneş ışığına dayanıklı kılıf
• Sıcaklık aralığı: -40°C ile +85°C
• Su geçirmezlik: Jel dolgulu veya kuru su blokajlı tasarım
• Kemirgen koruması: Zırhlı kablo seçenekleri

Endüstriyel Ortamlar:

• Mekanik dayanım: Zırhlı veya çelik tüp içi kablolar
• Kimyasal direnç: Özel kılıf malzemeleri
• Titreşim direnci: Gevşek tüp tasarımlar

5. Gelecek Planlaması

Fiber optik altyapı, 15-25 yıl kullanılabilecek uzun ömürlü bir yatırımdır. Seçiminizi yaparken:

Teknoloji Yol Haritası: Sektörünüzdeki teknolojik gelişmeleri takip edin. Örneğin, 400G ve 800G Ethernet standartları hızla yaygınlaşmaktadır.

Kapasite Planlaması: Mevcut ihtiyacınızın 3-5 katı kapasiteyi destekleyebilecek altyapı kurun.

Standartlara Uyum: TIA, ISO/IEC gibi uluslararası standartlara uygun ürünler seçin.

Modülerlik: Kolayca genişletilebilir ve yükseltilebilir sistemler tercih edin.

Fiberstor Ürün Portföyü ve Kalite Standartları

Fiberstor olarak, müşterilerimize en yüksek kalitede fiber optik çözümler sunmayı taahhüt ediyoruz. Ürün portföyümüz, her türlü uygulama ve bütçe için uygun seçenekler içermektedir.

Kalite Güvencemiz

Uluslararası Sertifikalar:

• ISO 9001 Kalite Yönetim Sistemi
• TIA-568 ve ISO/IEC 11801 standartlarına tam uyum
• RoHS ve REACH çevre direktiflerine uygunluk

Test ve Doğrulama:

• Her kablo %100 fabrika testinden geçer
• Optik kayıp, geri dönüş kaybı, uzunluk testleri
• Mekanik dayanım ve çevresel testler
• Test raporları ürünle birlikte sunulur

Garanti:

• Tüm ürünlerimizde 25 yıl sistem garantisi
• Üretim hatalarına karşı ömür boyu garanti
• Hızlı değişim ve teknik destek

Ürün Yelpazesi

Single Mode Kablolar:

• OS2 9/125 µm indoor/outdoor kablolar
• 2-288 fiber kapasiteli seçenekler
• LSZH, PVC, PE kılıf alternatifleri
• Zırhlı ve zırhsız versiyonlar

Multimode Kablolar:

• OM3, OM4, OM5 50/125 µm kablolar
• 2-144 fiber kapasiteli seçenekler
• Aqua ve Lime renk kodlaması
• Plenum, riser, LSZH seçenekleri

Özel Çözümler:

• Ön sonlandırılmış kablo sistemleri
• MTP/MPO trunk kablolar
• Hibrit bakır-fiber kablolar
• Taktik ve askeri uygulamalar için özel kablolar

Teknik Destek Hizmetlerimiz

Proje Danışmanlığı: Uzman ekibimiz, projenizin gereksinimlerini analiz eder ve en uygun çözümü önerir.

Saha Testi: Kurulum sonrası OTDR ve sertifikasyon testleri yapılır.

Eğitim: Kurulum ekipleriniz için fiber optik eğitim programları sunuyoruz.

7/24 Teknik Destek: Acil durumlarda her zaman yanınızdayız.

Sonuç ve Öneriler

Fiber optik kablo seçimi, teknik gereksinimler, bütçe ve gelecek planlamasının dengeli bir şekilde değerlendirilmesini gerektiren stratejik bir karardır.

Single Mode seçin eğer:

• 550 metreden uzun mesafelerde çalışacaksanız
• Gelecekte 40 Gbps ve üzeri hızlara ihtiyaç duyacaksanız
• Uzun vadeli, gelecek güvenli bir yatırım istiyorsanız
• Kampüsler arası veya binalar arası bağlantı yapacaksanız

Multimode seçin eğer:

• 550 metre ve altı mesafelerde çalışacaksanız
• Başlangıç bütçeniz kısıtlıysa
• Bina içi LAN uygulaması yapacaksanız
• Mevcut hız ihtiyacınız 10-40 Gbps aralığındaysa

Hibrit yaklaşım: Birçok organizasyon, omurga bağlantılarında Single Mode, uç bağlantılarda Multimode kullanarak maliyet-performans dengesini optimize eder.

Fiberstor olarak, hangi seçeneği tercih ederseniz edin, size en kaliteli ürünleri ve en iyi teknik desteği sunmayı garanti ediyoruz. Projeniz için doğru fiber optik çözümü bulmak üzere uzman ekibimizle iletişime geçebilir, detaylı teknik danışmanlık alabilirsiniz.

Fiberstor – Geleceğin Bağlantılarını Bugünden Kuruyoruz

Not: Tüm teknik spesifikasyonlar ve mesafe değerleri, ideal kurulum koşullarında ve standartlara uygun ekipman kullanımı varsayılarak verilmiştir. Gerçek performans, kurulum kalitesi, kullanılan ekipman ve çevresel faktörlere bağlı olarak değişebilir.
