24 Port Cat6 Patch Panel Tam Dolu 50um Altın Kaplama

Kabine gelen 24 bakır hattı tek sırada toplamak, hangi prizin nereye bağlı olduğunu takip etmeyi kolaylaştırır. 24 port Cat6 patch panel, ön yüzündeki RJ45 bağlantıları ve etiket alanlarıyla bu düzeni kurar. 19 inç rack kabinde 1U yer kaplayan dolu yapı, kablo sonlandırma noktalarını erişilebilir bir ön yüzde bir araya getirir.

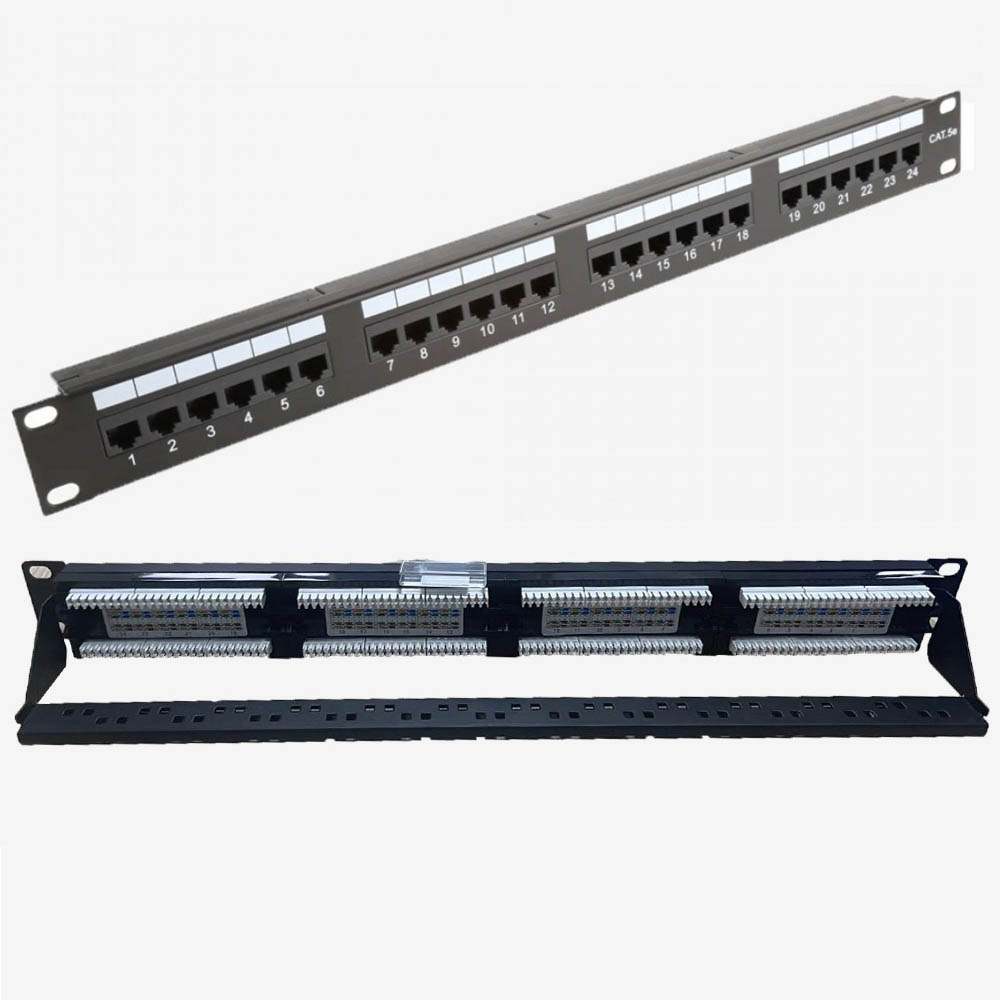

24 port Cat6 patch panel: dolu yapı

Bu model yalnızca boş bir montaj çerçevesi değildir; 24 bağlantı noktası takılı olarak sunulur. Arkadaki sonlandırma bloklarına gelen sabit hatlar bağlanır, ön taraftaki RJ45 portlardan ise uygun patch kablolarla ağ cihazlarına geçilir. Dolu RJ45 panel seçimi, port sayısı baştan belli olan kurulumlarda bileşen planlamasını kolaylaştırır.

Panelin kendisi switch değildir: trafiği yönetmez, bağlantı hızını belirlemez ve cihazlara güç üretmez. Görevi, kablo altyapısının fiziksel bağlantılarını toplamak ve düzenlemektir. Aktif ağ cihazı ve patch kablolar ayrıca seçilir.

1U bakır panel ile kabin içi düzen

Numaralı ön yüz, priz ve hat etiketlerini aynı düzenle takip etmenize yardımcı olur. Etiketleri montaj sırasında doldurmak, daha sonra bir bağlantıyı taşırken veya arıza ararken zaman kazandırır. Arka kablo düzenleme barı, gelen hatların sonlandırma bölgesine kontrollü biçimde yönlendirilmesi için destek sunar.

19 inç patch panel montajında yalnızca ön yüzdeki boşluğu değil, arka kablo dönüşlerini de planlayın. Kabloları keskin kıvırmadan, sonlandırma bloklarına çekme yükü bindirmeden yerleştirin. Kablo demetlerini aşırı sıkan bağlar kullanmak yerine kılıfı ezmeyecek bir sabitleme düzeni kurun.

Cat6 dağıtım paneli teknik özeti

Bağlantı düzenini tesisatın iki ucunda tutarlı uygulayın. T568A ve T568B renk sıraları birbirinden farklıdır; mevcut proje standardına göre seçim yapılmalıdır. Montajdan sonra hatların bağlantı kontrolünü gerçekleştirin. Projede performans raporu isteniyorsa uygun ölçüm ve sertifikasyon cihazı kullanın.

Sipariş ve kurulum öncesinde

İngilizce ürün grubu adıyla 24-port Cat6 loaded patch panel ararken dolu panel, boş keystone panel ve iki tarafı RJ45 kuplörlü panel seçeneklerini ayırın. Arkadan sonlandırma biçimleri aynı değildir. Ekranlı bir tesisatta ekran devamlılığı ve topraklama ihtiyacını panelin bağlantı yapısıyla birlikte doğrulayın.

Boyut ve bağlantı ayrıntıları için teknik dosyayı inceleyebilirsiniz. Kablo hazırlama araçları gerekiyorsa RJ45 sıkma pensesi setine göz atın; panelin arka blokları için gereken sonlandırma aletini ayrıca uyumuna göre seçin.
