LC Fiber Optik Konnektör Takma ve Sökme Pense Seti V1

LC konnektör pensesi: sık yerleşimli panellerde bağlantıya erişim

Bir LC bağlantısını çıkarmak, önünde çok sayıda patch kablo olduğunda zorlaşır. Parmaklar konnektör mandalına ulaşamaz; kablodan çekmek ise doğru bir çözüm değildir. LC konnektör pensesi V1, bu dar çalışma alanlarında konnektör gövdesine erişmek ve takma-sökme işlemini daha kontrollü yapmak için tasarlanmıştır.

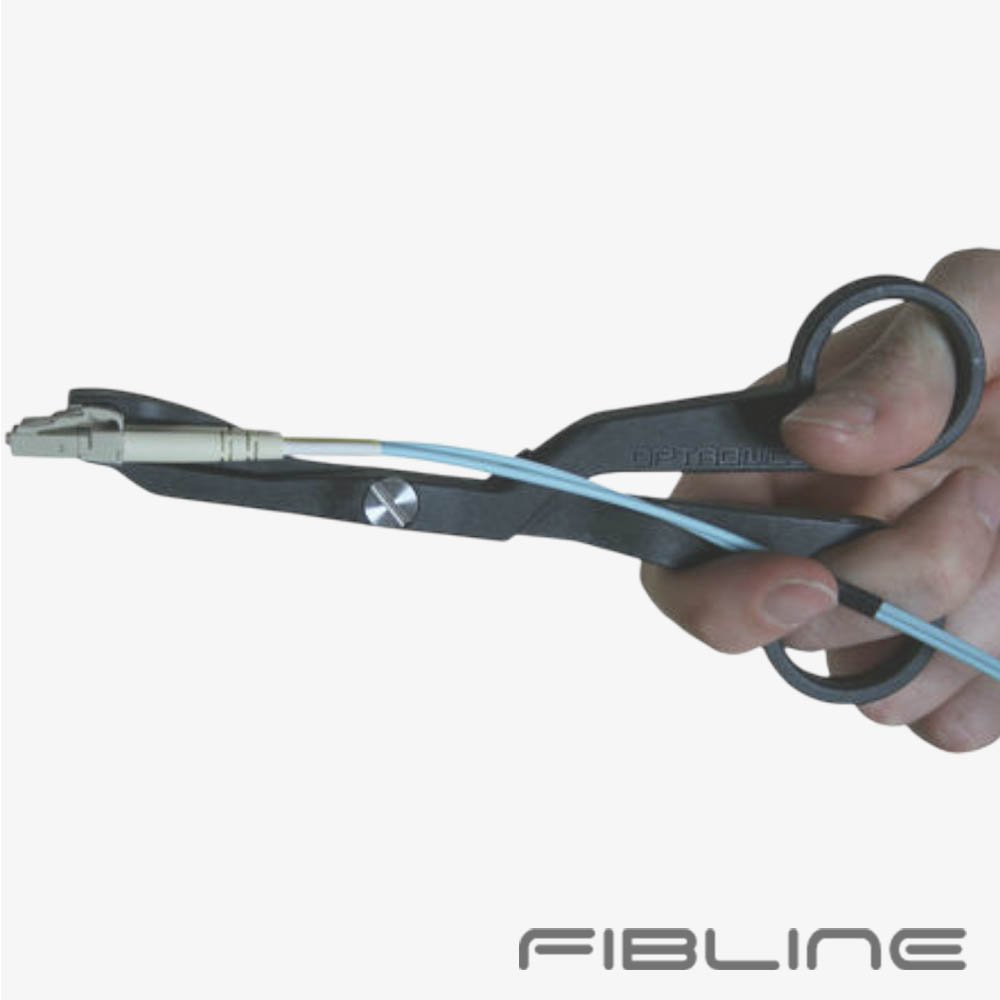

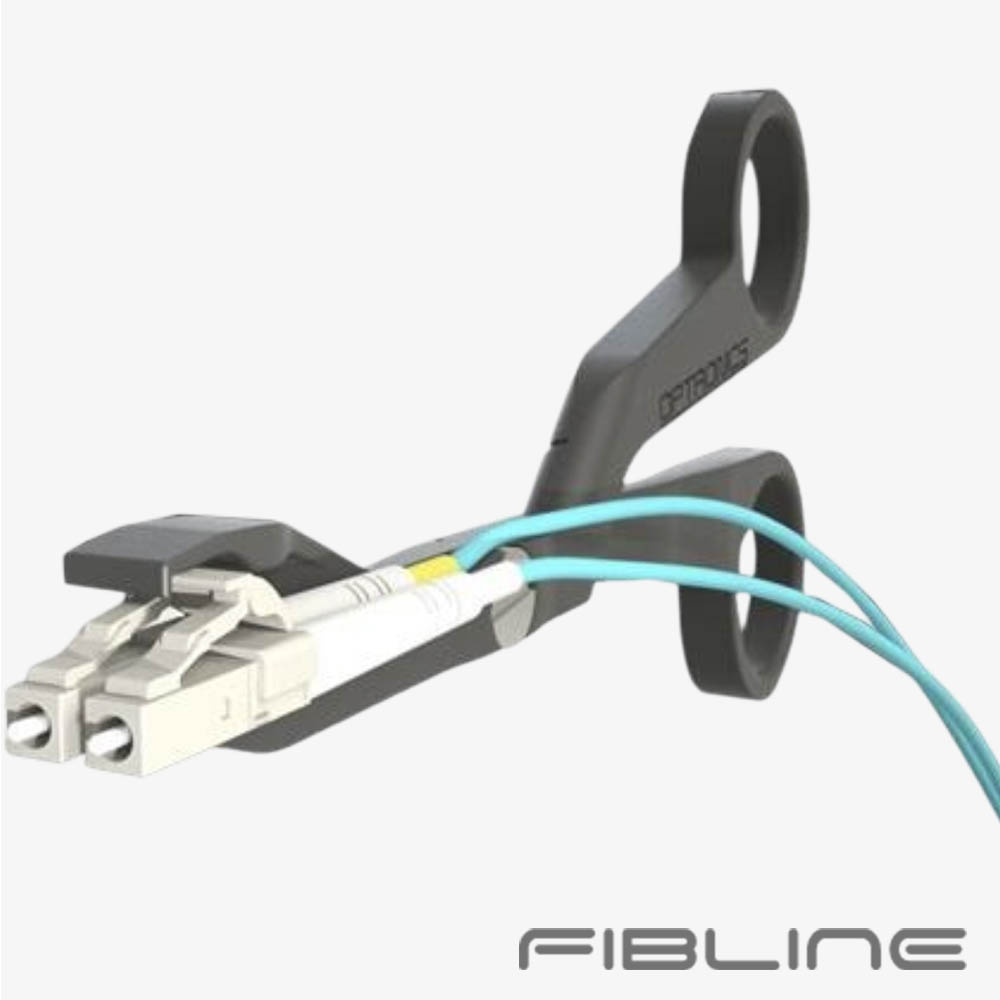

Ürün fotoğraflarında halka saplı siyah alet ve duplex LC bağlantı üzerinde kullanımı görülür. Bakım, port değişikliği veya patch kablo yenileme sırasında hedef bağlantıya ulaşmak için kullanılabilir. Aletin görevi mevcut konnektörü panelden ayırmak ya da yerine yerleştirmektir; fiber ucuna yeni konnektör takan bir sonlandırma pensesi değildir.

Hangi işlemde işe yarar?

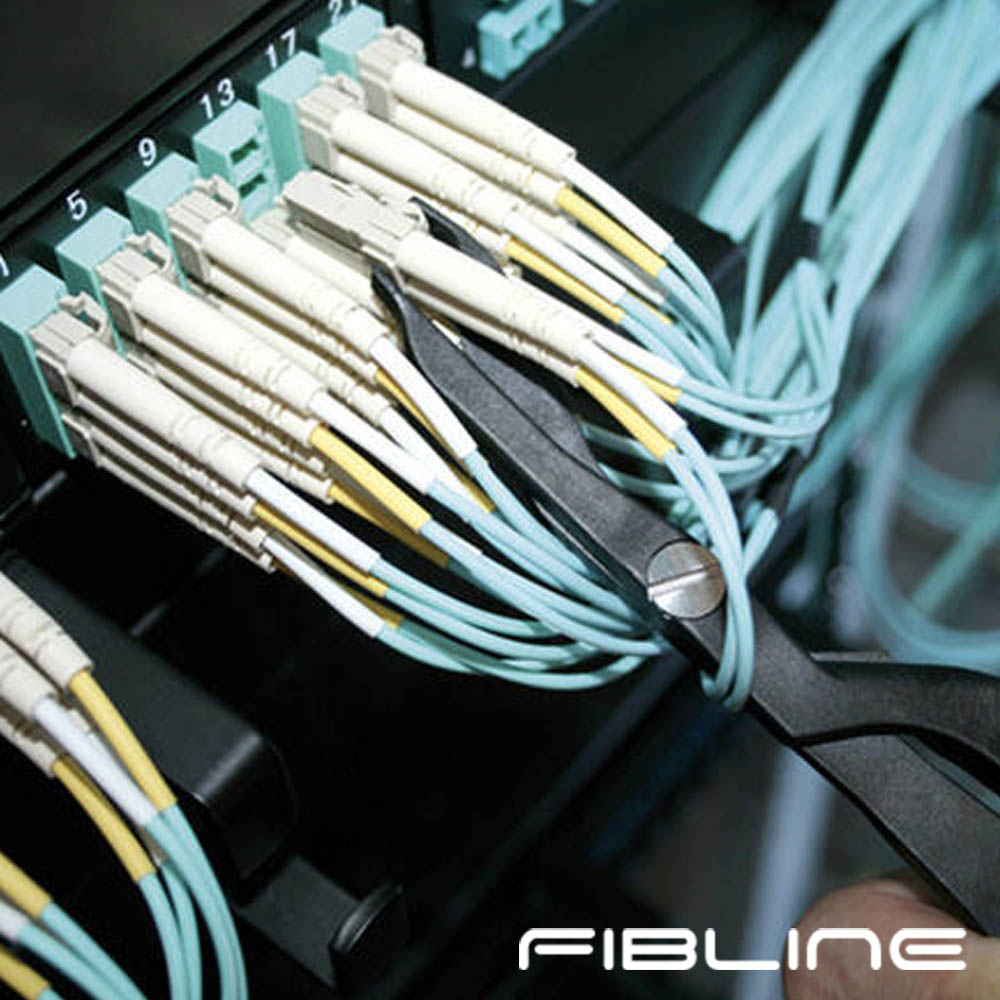

Özellikle dolu bir patch panelin orta sıralarında, komşu kablolar el hareketini kısıtlar. Bir LC sökme pensesi, çalışılacak bağlantıya daha dar bir noktadan yaklaşmayı sağlar. Yine de doğru portu seçmek ve mandalın serbest kaldığını kontrol etmek teknisyenin sorumluluğundadır. Aleti kullanmak, kablo etiketlerini ve port numaralarını kontrol etme ihtiyacını ortadan kaldırmaz.

• LC patch kablonun panelden çıkarılması ve yeniden takılması.
• Kablo değişiminde konnektör gövdesine erişim.
• Sık yerleşimli optik dağıtım noktalarında bağlantı bakımı.
• Parmakla kavramanın güç olduğu LC bağlantılarında çalışma.

V1 modelinin kullanım özellikleri

İngilizce kataloglarda bu alet grubu LC connector tool, insertion and extraction tool veya fiber connector extractor olarak geçer. Bu adlar işlevi anlatır; farklı üreticilerin benzer aletleri aynı konnektörlere ya da aynı panel düzenine uygun olmak zorunda değildir.

Konnektörü kablosundan çekmeden çalışın

1. İşlem yapılacak portu ve kablo etiketini doğrulayın. Devredeki bağlantının kesilmesinden etkilenebilecek hizmetleri kontrol edin.
2. Aletin ucunu LC gövdesine hizalayın. Komşu patch kabloları sıkıştırmayın ve fiberin bükülmesini zorlamayın.
3. Sökme sırasında kilit mandalının serbest kaldığından emin olun. Bağlantı direnç gösteriyorsa çekişi artırmak yerine tutuşu ve mandalı yeniden kontrol edin.
4. Takarken konnektörün yönünü adaptöre göre ayarlayın. Gövdeyi düz hizada yerleştirin; ferülün optik yüzeyine dokunmayın.
5. Bağlantı tamamlandığında kilidin oturduğunu, kablo güzergâhını ve port eşleşmesini kontrol edin.

Uyumluluk ve bakım için kısa notlar

Bu konnektör takma aleti seçilirken yalnızca “LC” adı yeterli değildir. Konnektörün mandal biçimi, duplex klipsi, kablo çıkışı ve paneldeki erişim mesafesi birlikte değerlendirilmelidir. Özellikle uniboot veya farklı mandal tasarımlı bağlantılarda, aletin gövdeyi doğru noktadan kavrayabildiği kontrol edilmelidir. Her LC gövde tasarımı için koşulsuz uyumluluk varsayılmamalıdır.

Temizleme yapar mı? Hayır. LC konnektör pensesi, optik uç yüzeyini temizlemez. Bağlantıdan önce uygun inceleme ve temizleme ekipmanı kullanılmalıdır. Aletin temas yüzeylerini temiz tutmak da çalışma sırasında konnektör gövdesine kir taşınmasını azaltmaya yardımcı olur.

Kabloyu keser veya sıyırır mı? Hayır. Bu ürünün kullanım amacı kablo hazırlamak ya da konnektör sıkmak değil, hazır LC bağlantısını takıp çıkarmaktır. Penseyi kesme veya sıkma aleti yerine kullanmayın.

Modeli seçmeden önce V1 ürün teknik föyündeki görselleri kendi bağlantı düzeninizle karşılaştırabilirsiniz. Fotoğraflardaki panel ve kablolar kullanım örneğidir; siparişte teslim edilecek kapsam ayrıca ürün bilgisine göre değerlendirilmelidir.
