LC – SC Fiber Optik Konnektör Takma ve Sökme Pense Seti

LC SC konnektör pensesi ile panelde bağlantı değişimi

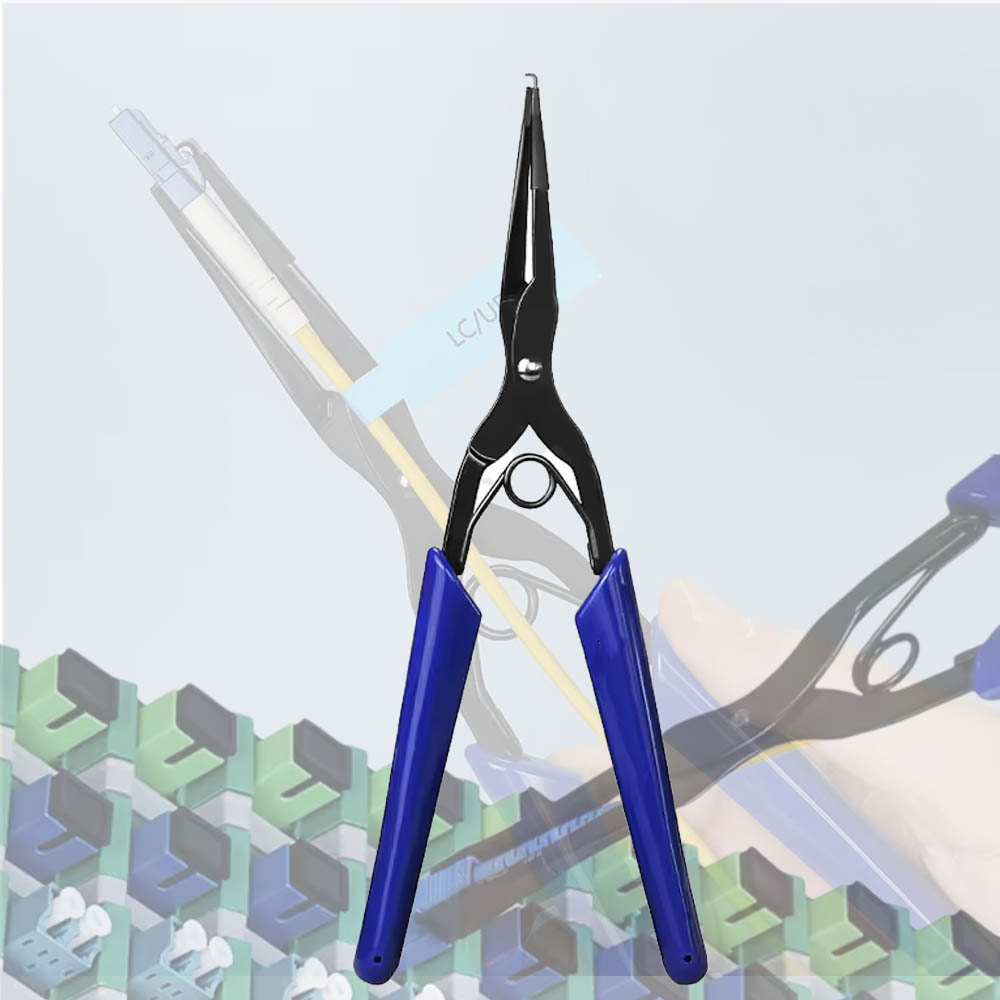

Aynı dağıtım noktasında hem LC hem SC bağlantılarla çalışıyorsanız, konnektör gövdesine ulaşabilecek bir alet bakım işini kolaylaştırır. LC SC konnektör pensesi, uzun ve dar uçlarıyla bağlantı sıraları arasına erişmek için hazırlanmıştır. Kauçuk kaplı sapları tutulurken metal uç bölümü, konnektörü kablosundan çekmek yerine gövdesinden kavramaya yardımcı olur.

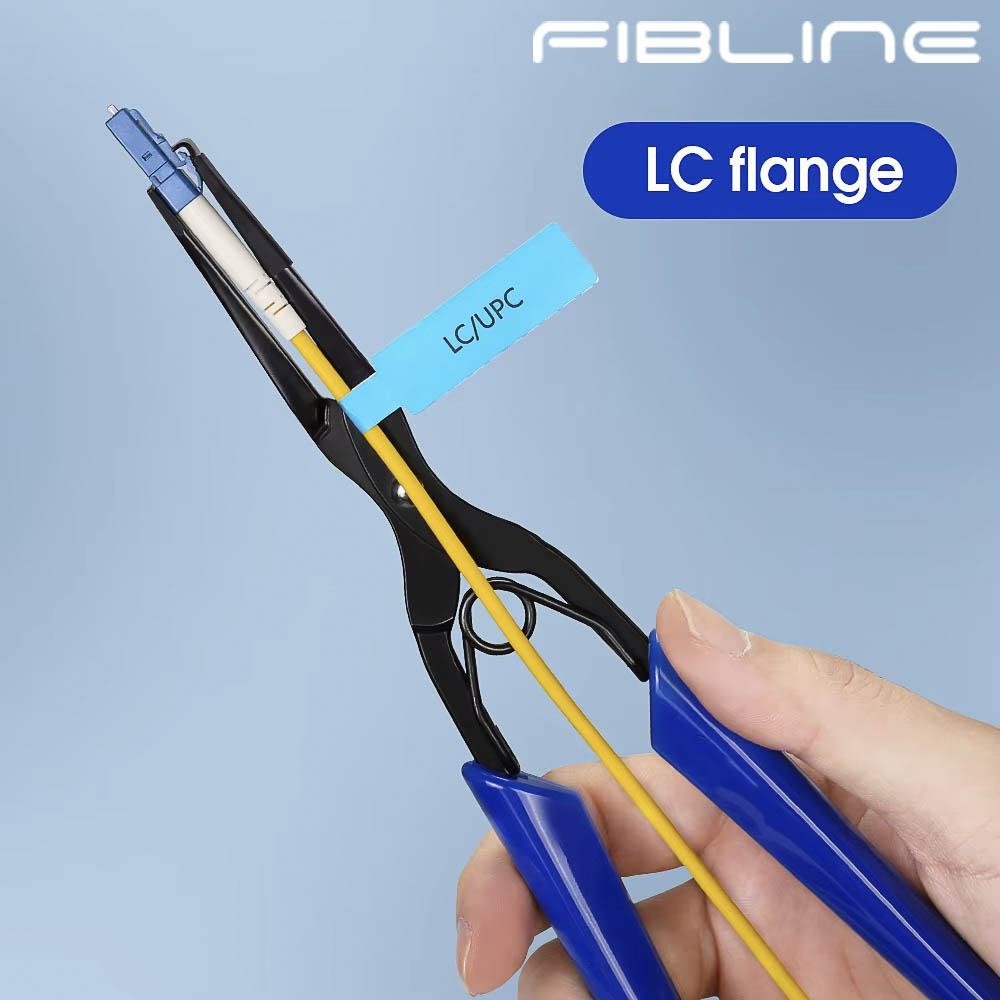

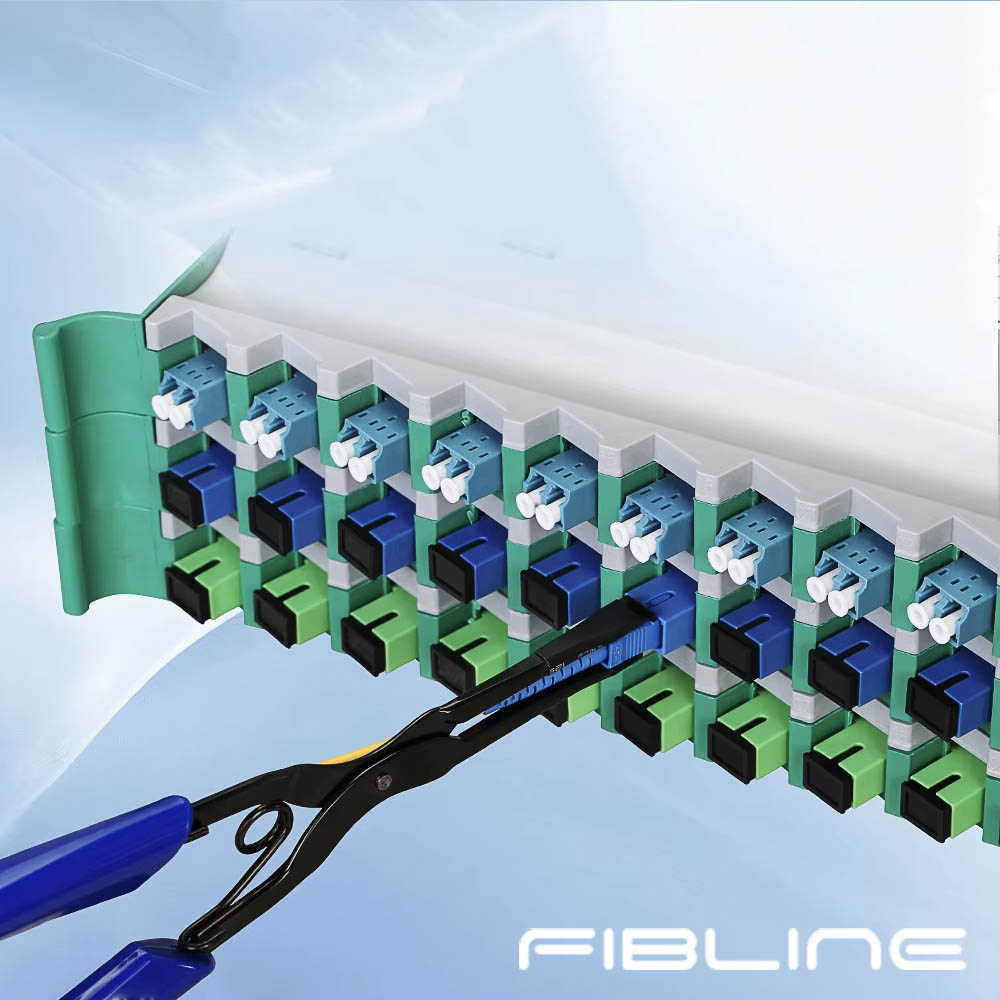

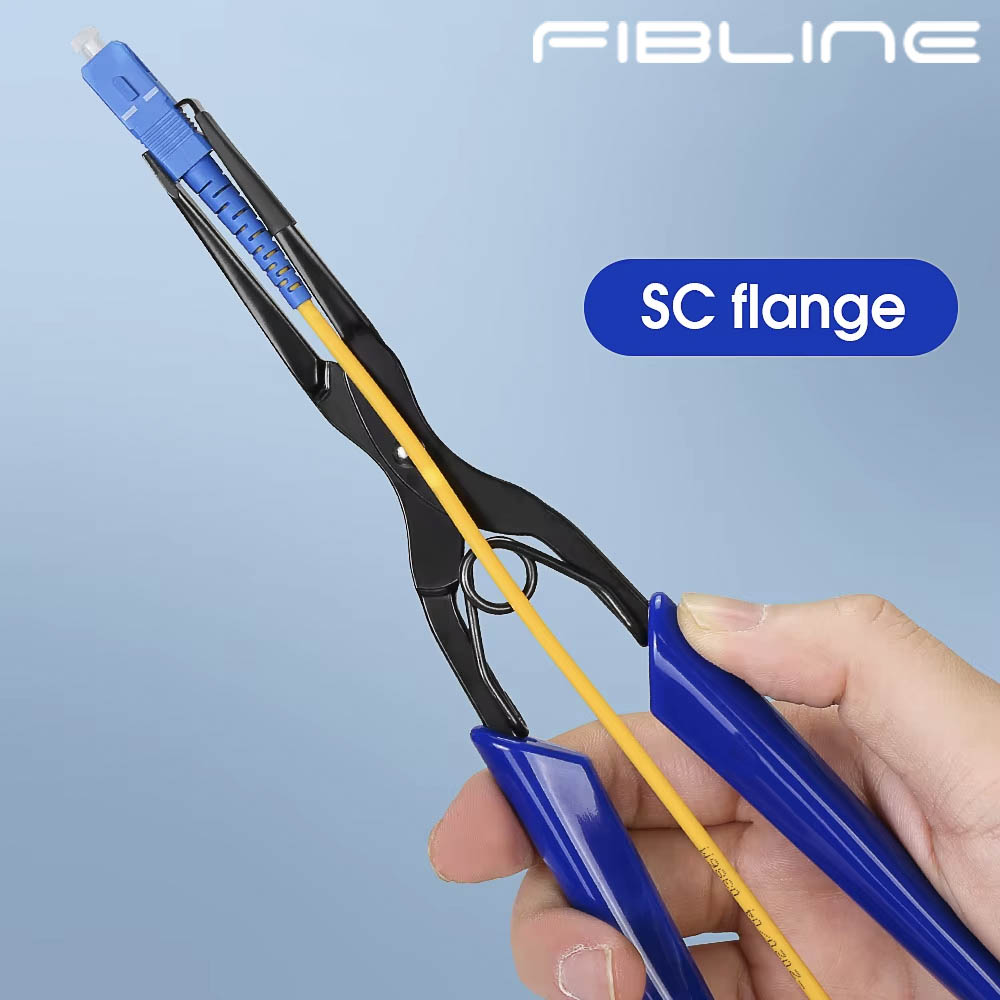

Bu modelin ürün fotoğraflarında LC/UPC ve SC konnektörlerle kullanım ayrı ayrı gösterilir. Diğer karede ise mavi SC bağlantıya, yanındaki adaptörlerin arasından erişilir. Bu görüntüler, aletin temel kullanımını açıklar: bir patch kabloyu değiştirmek veya mevcut bağlantıyı yeniden yerleştirmek. Yeni fiber ucu hazırlamak, konnektör sıkmak ya da optik yüzeyi temizlemek farklı aletler gerektirir.

Boyut, ağırlık ve gövde bilgileri

Uzunluk, aletin erişimini değerlendirirken yararlı bir ölçüdür; ancak paneldeki boşluk tek başına bu değerle belirlenmez. Adaptörlerin yerleşimi, konnektörün kablo çıkışı ve ön taraftaki kablo düzeni de tutuşu etkiler. Satın almadan önce fotoğraflardaki uç biçimini kendi bağlantınızla karşılaştırın.

SC sökme pensesi seçerken tutuş noktasına bakın

SC gövdesi ile LC mandalının yapısı aynı değildir. Aleti her iki bağlantıda da aynı noktaya yerleştirmek doğru sonuç vermeyebilir. SC sökme pensesi olarak kullanırken konnektörün çıkarma mekanizmasına uygun bir tutuş sağlanmalı; LC bağlantıda ise kilit mandalı serbest bırakılmalıdır. Direnç hissedildiğinde daha fazla kuvvet uygulamak yerine aletin konumunu kontrol edin.

Uçları, kabloyu veya bükülme koruyucusunu sıkıştıracak şekilde kapatmayın. Yakındaki bağlantıların hareket etmediğini kontrol etmek özellikle dolu panellerde önemlidir. Konnektör çıkarıldıktan sonra açıkta kalan optik yüzey korunmalı, yeniden takılmadan önce uygun yöntemle incelenip temizlenmelidir.

Bakım sırasında izlenebilecek çalışma sırası

1. Kablo etiketi ve port numarasından hedef bağlantıyı belirleyin. Bağlantının kesilmesini gerektiren işlemi bakım planına göre yapın.
2. Kabloların arasındaki erişim yolunu açın. Keskin kıvrım oluşturmayın veya komşu hatları gererek yer kazanmaya çalışmayın.
3. Fiber konnektör çıkarıcı ucunu gövdeye yerleştirin. LC ya da SC bağlantının kendi kilitleme biçimine göre serbest kaldığını kontrol edin.
4. Konnektörü adaptör ekseninde çıkarın. Yeniden takarken yönünü eşleştirin ve yerine oturduğunu kontrol edin.
5. İşlemin sonunda port eşleşmesini ve kablo düzenini tekrar gözden geçirin.

İşlevi doğru adlandırın

Bu ürün, İngilizce kaynaklarda connector extraction tool veya fiber connector insertion tool olarak tarif edilen el aletleri grubundadır. Türkçede konnektör sökme pensesi, fiber konnektör çıkarıcı ve LC SC takma aleti adları aynı bakım ihtiyacını anlatabilir. “Takma” ifadesi burada hazır konnektörün porta yerleştirilmesini belirtir; kabloya konnektör montajını ifade etmez.

UPC ve APC bağlantı seçimini değiştirir mi? Hayır. Pense, optik uç tipini dönüştürmez. Bağlantı yapılacak konnektör ve adaptörlerin uyumu ayrıca doğrulanmalıdır. Aletin bir gövdeyi tutabilmesi, karşılıklı iki optik bağlantının uyumlu olduğu anlamına gelmez.

Yalnız LC bağlantılar için halka saplı bir seçenek arıyorsanız LC konnektör pensesi V1 modelinin tutuş biçimini de karşılaştırabilirsiniz. Bu metal gövdeli LC–SC modelinin ölçüleri ve uygulama görselleri ürün teknik föyünde yer alır.
