LC UPC–LSH UPC OM2 Patch Cord – E2000 Duplex, 2 mm LSZH

LC UPC LSH UPC OM2 patch cord ile port eşleştirme

LC UPC LSH UPC OM2 patch cord, LC bağlantılı bir noktayı LSH/E2000 noktaya bağlamak için sunulur. İki taraftaki konnektör biçimleri farklıdır; fiber yapısı ise uçtan uca OM2 50/125 multimode olarak tanımlanır. Duplex model, iki fiberli bir ara bağlantı ihtiyacını karşılar.

Mevcut panelinizde LSH, karşı cihazınızda LC bağlantı varsa ürün listesini yalnız “LC patch cord” şeklinde hazırlamak eksik kalır. Karşı uç, fiber sınıfı ve metraj da belirtilmelidir. Bu sayfadaki modelin eşleşmesi LC UPC–LSH UPC’dir. Uzunluk, sipariş seçeneklerinden belirlenir.

LC E2000 patch cord adı neyi anlatır?

LSH için kataloglarda E2000 adı da kullanılır. Dolayısıyla LC E2000 patch cord araması aynı bağlantı ailesine ulaşmanızı sağlar. Ancak E2000 adını görmek tek başına doğru ürünü seçmek için yeterli değildir: OM2 ile OS2, duplex ile simplex ve UPC ile APC seçenekleri ayrı değerlendirilmelidir.

İngilizce LC to E2000 OM2 duplex patch cord ifadesinde LC ve E2000 uçları, OM2 fiber sınıfını, duplex ise iki fiberli yapıyı tarif eder. Multimode jumper daha geniş bir tanımdır; böyle bir isimle gelen tekliflerde uç kombinasyonunu ayrıca kontrol edin.

Fotoğraf ile portu karşılaştırırken

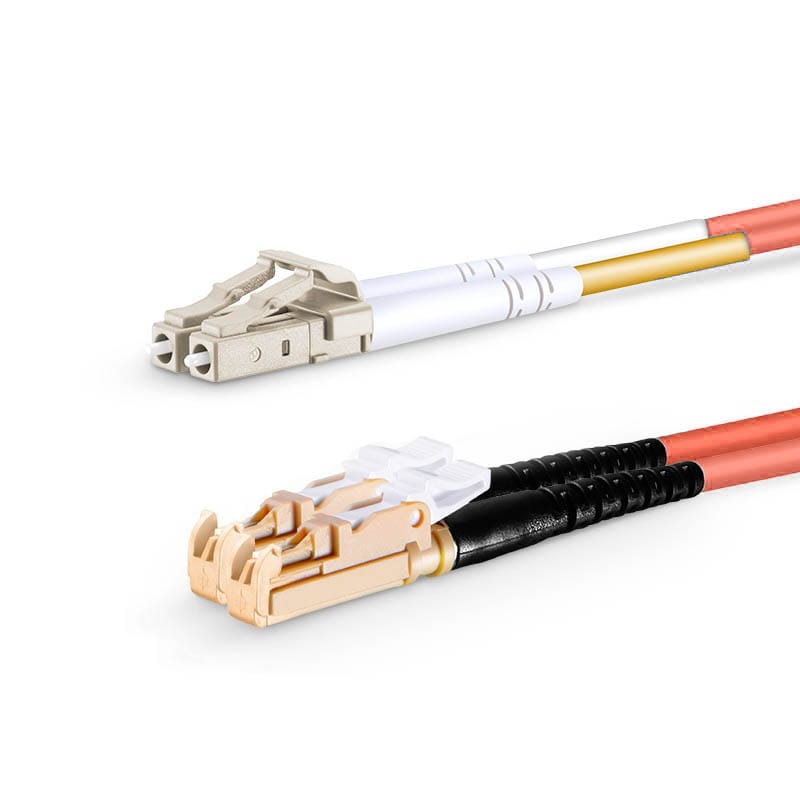

Görselin üst bölümünde küçük çift LC gövdesi ve beyaz körükler görülür. Alt bölümdeki LSH uçlar daha farklı gövde biçimine ve siyah körüklere sahiptir. Her iki uç grubuna turuncu fiber kollar uzanır. Bu ayrım, bağlantı noktalarının fiziksel biçimini karşılaştırmak için yararlıdır.

Konnektörün yalnız gövde rengine bakarak cilalama türünü belirlemeyin. Bu ürünün kayıtlı uç bilgisi UPC’dir. Panel ya da cihaz dokümanında APC belirtiliyorsa uygun farklı model seçilmelidir. İki ayrı bağlantı tipini birbirine zorlayarak takmak doğru değildir.

Ürünün temel özellikleri

• LC UPC ve LSH UPC uç kombinasyonu.
• OM2 50/125 µm multimode fiber.
• Duplex yapı, toplam 2 fiber.
• 2 mm LSZH kılıf.
• İhtiyaca göre seçilen uzunluk.

LC tarafındaki iki bağlantı ile LSH tarafındaki iki bağlantı, aynı iki fiberin uçlarıdır. Dört konnektör görünmesi dört fiber bulunduğunu göstermez. Port planında gönderme ve alma yollarını ayrı takip edin; mevcut ürün yenileniyorsa sökmeden önce bağlantı sırasını kaydedin.

OM2 duplex seçimi, sistemde kullanılan diğer fiberlerle birlikte düşünülmelidir. LC arayüzlü her optik modül OM2 için uygun değildir. Cihazın fiber türü, dalga boyu ve erişim gereksinimleri kontrol edilmeden yalnız konnektörün uyduğu görülerek karar verilmemelidir.

LC mandalına ve LSH gövdesine erişim bırakın

LC tarafındaki küçük mandala erişilebilmesi bakım sırasında önemlidir. Kabloları konnektörlerin üzerine yığmayın. LSH tarafını da gövdesinden tutabileceğiniz biçimde yerleştirin. Sökme işlemini kablo kollarından çekerek yapmak yerine ilgili kilit mekanizmasını serbest bırakarak uygulayın.

Metrajı hesaplarken patch cordun kablo yöneticilerinden geçeceği yolu ölçün. Uçlarda gerilim oluşturmayacak pay bırakın; fazla uzunluğu dar bir halka halinde sıkıştırmayın. Körüklerin hemen arkasında keskin dönüş olmaması ve kabin kapağının fiberi ezmemesi için yerleşimi kontrol edin.

Bağlantı öncesi temizlik kontrolü, koruyucu mekanizma bulunan uçlarda da gereklidir. Kullanılmayan uçları koruyun ve fiber yüzeylerine dokunmayın. Kurulumdan sonra bağlantının çalıştığını ayrıca doğrulayın.

LSZH düşük dumanlı, halojensiz kılıf tanımıdır. Dış ortam koruması veya belirli bir yangın sınıfı yerine geçmez. Farklı bağlantı ihtiyaçlarını fiber optik patch cord kategorisindeki diğer ürünlerle karşılaştırabilirsiniz.
