LC UPC–LSH UPC OM4 Patch Cord – E2000 Duplex, 2 mm LSZH

LC UPC LSH UPC OM4: LC cihaz bağlantısını LSH panele taşımak

LC UPC LSH UPC OM4 patch cord, LC bağlantı noktasıyla LSH sonlandırmalı bir panel arasında iki fiberli bağlantı kurmak için seçilir. LSH arayüzü, ürün listelerinde E2000 adıyla da yer alır. Bu modelde fiber sınıfı OM4 50/125 multimode, uçlar ise LC UPC ve LSH UPC’dir. Kılıf seçimi 2 mm LSZH olarak sunulur.

LC portların bulunduğu cihaz tarafı ile E2000 bağlantılı dağıtım tarafının farklı olması, araya aktif bir cihaz koymayı gerektirmez. Optik sistemin diğer koşulları uygunsa doğru uçlarla sonlandırılmış bir patch cord yeterlidir. Bununla birlikte bu ürün, singlemode ve multimode sinyaller arasında dönüşüm yapan bir donanım değildir.

LC E2000 adıyla aranan ürünün iki ucu

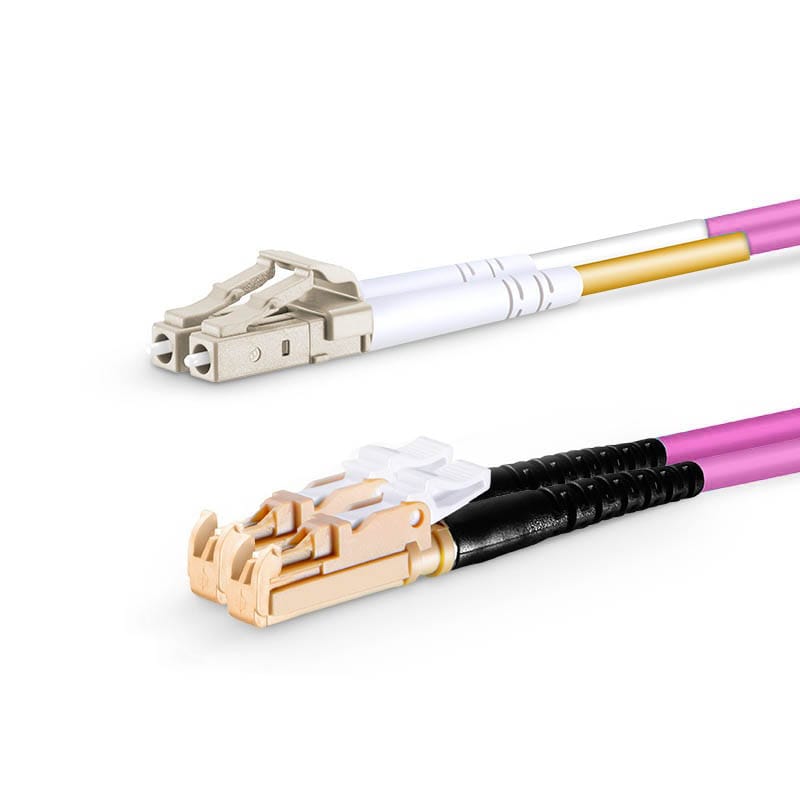

Fotoğrafta küçük mandallı LC çifti üstte, daha büyük LSH gövdeleri altta görülür. LC tarafı ile LSH tarafının fiziksel boyutu ve kilit mekanizması aynı değildir. İki tarafın da iki fiberi sonlandırması, konnektörlerin birbirinin yuvasına takılabileceği anlamına gelmez.

LC E2000 bağlantı ihtiyacını belirlerken cihazın ön yüzündeki optik soketi inceleyin. Cihazın marka veya model adından hareketle tüm portların LC olduğunu varsaymayın. Panel tarafında da LSH OM4 bağlantısının UPC sonlandırmayla eşleştiğini kontrol edin. İsimlerdeki UPC bilgisi siparişin önemli bir parçasıdır.

Bu varyantın yapısı

• LC UPC LSH UPC OM4: İki farklı arayüzü aynı multimode hat üzerinde birleştiren uç eşleşmesi.
• Optik fiber: 50/125 µm, OM4.
• Hat sayısı: Duplex düzen içinde 2 fiber.
• Kılıf: LSZH, 2 mm.
• Uzunluk: Siparişte seçilen ürün varyasyonuna göre.

Duplex patch cord, iki ayrı optik yolu aynı bağlantı grubu içinde düzenler. LC tarafında yan yana duran uçlar, LSH tarafındaki iki sonlandırmaya karşılık gelir. Gönderim ve alım eşleşmesini kontrol etmek için fiber sırasını bağlantı planınızdan takip edin; yalnızca uçların yan yana görünmesine güvenmeyin.

Kalabalık bağlantı alanında erişim

LC mandalına ulaşmak zorlaştığında kabloyu çekerek çıkarma yoluna gitmeyin. Yakındaki patch cordları germeden gövdeye erişebileceğiniz bir yerleşim kurun. LSH tarafındaki kilit için de yeterli boşluk bırakın. Kablo demetini portun hemen önünde sıkıca toplamak, bakım sırasında her iki uca ulaşmayı güçleştirebilir.

Uzunluğu seçerken cihaz ile panel arasındaki mesafeye, kablo düzenleyiciden geçişi de ekleyin. Gereken bakım payı, bağlantının zorlanmadan çıkarılıp takılmasını sağlamalıdır. Kabloyu küçük halkalar halinde sıkıştırmak veya kapak arasına sıkışabilecek bir yoldan geçirmek yerine düzenli bir güzergâh belirleyin.

Karşılaştırmada yalnızca renk yeterli mi?

Hayır. Mor kılıf ve konnektör görünümü ürünü ayırt etmeye yardımcı olsa da fiber sınıfını ve parlatma tipini doğrulamak için ürün tanımını kullanın. E2000 adı altında farklı fiber sınıfları, simplex veya duplex yapılar ve farklı parlatma seçenekleri bulunabilir. Bu sayfadaki model OM4 ve UPC eşleşmesidir.

Aynı şekilde 50/125 multimode ifadesi, bütün optik cihazların bu ürünle çalışacağını göstermez. Alıcı-vericinin fiber gereksinimi, mevcut sabit hattın yapısı ve toplam bağlantı mesafesi birlikte değerlendirilir. Belirli bir hız hedefleniyorsa cihaz belgesindeki koşullar esas alınmalıdır.

Devreye almadan önce

LC ve LSH uçlarını kendi arayüzlerine uygun temizleme araçlarıyla kontrol edin. Farklı gövdeler için aynı temizleme ucunun uygun olacağını varsaymayın. Açık fiber ucuna bakmadan, uygun kontrol ekipmanıyla çalışın. Bağlantı tamamlandığında iki fiberin sırasını ve kilitlerin oturmasını doğrulayın.

İngilizce tekliflerde LC UPC to E2000 (LSH) UPC OM4 duplex patch cord tanımı bu uç çiftini belirtir. Karşı tarafta başka bir konnektör kullanılıyorsa patch cord seçeneklerinden uygun eşleşmeyi karşılaştırabilirsiniz.
