LC UPC–ST UPC Patch Cord – G657A2 Tek Fiber, LSZH 3 mm

ST sonlandırmayı LC porta taşıyan patch cord

Mevcut paneliniz ST UPC ile sonlandırılmış, bağlanacak tarafta ise LC UPC port varsa LC UPC ST UPC patch cord bu iki farklı ucu bir araya getirir. G657A2 single mode fiber kullanan model, 3 mm LSZH kılıfa ve tek fiberli simplex yapıya sahiptir. Hazır konnektörleriyle panel ile uygun bağlantı noktası arasında ara bağlantı olarak kullanılır.

Bu parça konnektör tipleri arasında geçiş yapar; fiberin çalışma sınıfını değiştiren bir dönüştürücü değildir. Özellikle eski ST panellerde multimode hatlarla da karşılaşılabildiği için, yalnızca port şekline bakarak single mode seçim yapmayın. Hat kaydı ve karşı cihazın optik bağlantı bilgileri birlikte kontrol edilmelidir.

LC UPC ST UPC modelini tanımlayan bilgiler

• LC tarafı: LC UPC, mandallı gövde.
• ST tarafı: ST UPC, bayonet bağlantı.
• Fiber: G657A2 single mode.
• Düzen: Simplex, 1 fiber.
• Kılıf: LSZH, 3 mm dış çap.

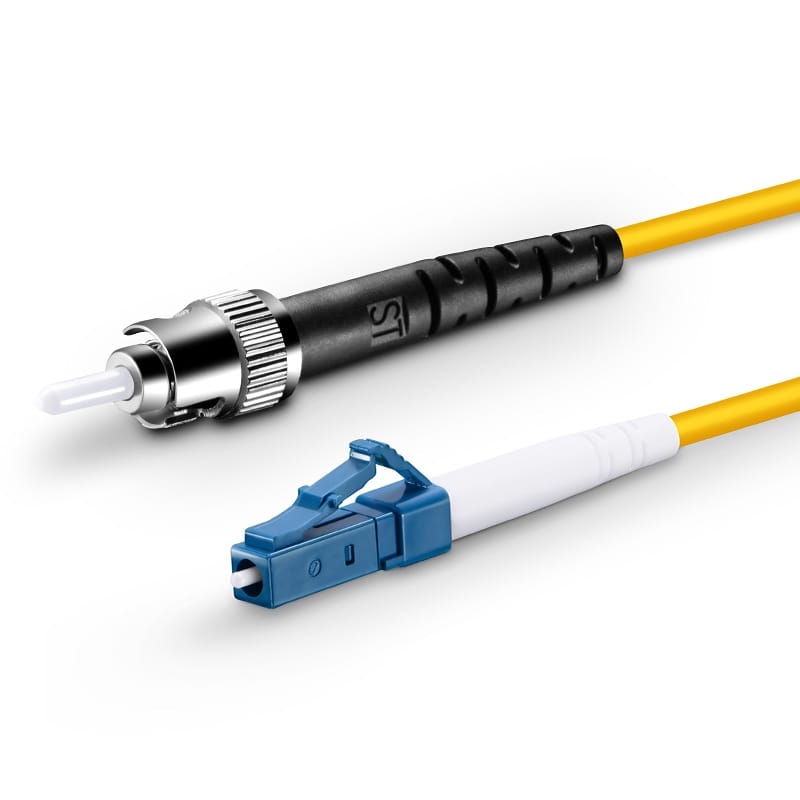

Fotoğrafta uzun siyah koruyucusu olan metal ST uç üstte, beyaz koruyuculu mavi LC uç altta görülür. Metal ST gövdesini FC ile karıştırmayın; FC vidalı, ST ise bayonet bağlantılıdır. LC tarafındaki küçük mandal da SC gövdesinden farklıdır. LC ST patch cord aramasında benzer fotoğrafları karşılaştırırken bu ayrıntılar doğru ürünü ayırmaya yardımcı olur.

Tek fiber kullanmak cihaz uyumunu nasıl etkiler?

LC ST simplex modelde yalnızca bir fiber yolu bulunur. İki ayrı optik yolu olan bir cihaz bağlantısında gereken düzen ayrıca planlanmalıdır. Tek fiber kullanan bir sistemde de cihazların uygun optik özellikleri taşıması gerekir; patch cord seçimi tek başına bütün sistemin uyumunu belirlemez.

ST LC single mode ifadesi, ürünün iki konnektörünü ve fiber sınıfını birlikte tarif eder. İngilizce listelerde LC to ST single mode simplex patch cord olarak da karşılaşabilirsiniz. Metraj veya marka karşılaştırması yaparken bu tanımdaki simplex ve single mode bilgilerini atlamayın; aynı LC–ST uç çifti farklı fiber türleriyle de hazırlanabilir.

Panelden cihaza giderken erişim payı bırakın

ST ucun kilidine ve LC mandalına sonradan ulaşabilmek, kablo güzergâhının bir parçasıdır. Çok kısa seçilmiş bir metraj, ST tarafının uzun koruyucusunu yana çekebilir veya LC ucun çıkarılmasını zorlaştırabilir. Ölçüyü yalnızca iki port arasındaki düz çizgiden almayın; düzenleyiciden geçen yolu ve bağlantı noktalarının konumunu da hesaba katın.

ST tarafını kılavuzuyla hizalayıp bayonet kilidini oturtun. LC ucunu ise mandalını zorlamadan yerleştirin. Sökme işleminde uçların farklı mekanizmalar kullandığını unutmayın; kablodan çekerek iki tarafı da aynı şekilde çıkarmaya çalışmayın. Fazla kabloyu port önünde sıkıştırmak yerine düzenleyici içinde rahat bir güzergâha alın.

Değişim sırasında kısa kontrol

Yeni LC ST jumper takmadan önce eski hattın etiketini kaydedin. Aynı panelde benzer görünen ST bağlantılar olduğunda yalnızca konnektörün rengi veya konumu üzerinden karar vermek hat karışıklığına yol açabilir. Uçların ve adaptörlerin temizliğini kontrol edin; yeniden bağlanan hattın doğru portlara gittiğinden emin olun.

G657A2 fiber kullanılan bu model de ezilme ve keskin katlamadan korunmalıdır. LSZH kılıf bilgisi bir dış ortam ya da zırh tanımı değildir. Kablo açıkta döşenecekse veya mekanik koruma gerekiyorsa uygulamaya uygun yapıyı ayrıca seçin. Metrajı ürün seçeneklerinden belirlerken bu kurulum koşullarını da göz önünde tutun.

LC yerine SC portla çalışacaksanız SC UPC–ST UPC patch cord diğer uç çiftini sunar. Buradaki ürünün ayırt edici tarafı, ST UPC sonlandırmayı kompakt LC UPC arayüzüyle birleştirmesidir.
