LC UPC–ST UPC OM2 Patch Cord – 50/125 Duplex, 2 mm LSZH

LC UPC ST UPC OM2 patch cord ile ST hattını LC noktaya bağlayın

LC UPC ST UPC OM2 patch cord, bir ucunda ST sonlandırma bulunan OM2 hattın diğer tarafta LC bağlantıya ulaşmasını sağlar. Mevcut ST panel korunurken LC girişli bir cihaz veya panel kullanılacaksa bu uç kombinasyonu değerlendirilir. İki fiberli duplex yapı, aynı bağlantıda iki ayrı optik yol sunar.

Buradaki geçiş mekanik bağlantı tipleri arasındadır. Patch cord, OM2 hattı başka bir fiber sınıfına dönüştürmez ve aktif cihazların çalışma biçimini değiştirmez. LC portun varlığı tek başına cihazın OM2 ile kullanılabileceğini göstermediğinden, cihaz dokümanındaki fiber gereksinimi seçimden önce kontrol edilmelidir.

Mevcut ST sonlandırmayı koruyarak bağlantı planı hazırlama

Önce ST panelde kullanılacak iki portu belirleyin. Her portun karşı uçtaki bağlantısını not edin; yalnız yan yana olmalarına bakarak aynı devreye ait olduklarını varsaymayın. Ardından LC tarafındaki gönderme ve alma düzeniyle bu iki yolu eşleştirin. Eski bir patch cord değiştiriliyorsa bağlantı etiketlerini sökmeden önce okumak işi kolaylaştırır.

LC ST patch cord seçimi, ara bağlantı için gereken uçları tek üründe toplar. Aynı noktada LC–LC veya ST–ST model kullanmak farklı bir adaptör düzeni gerektirebilir. Projede iki uç açıkça LC UPC ve ST UPC olarak belirtilmişse ürün seçimini bu tanıma göre yapın.

Uçları görselden ayırt edin

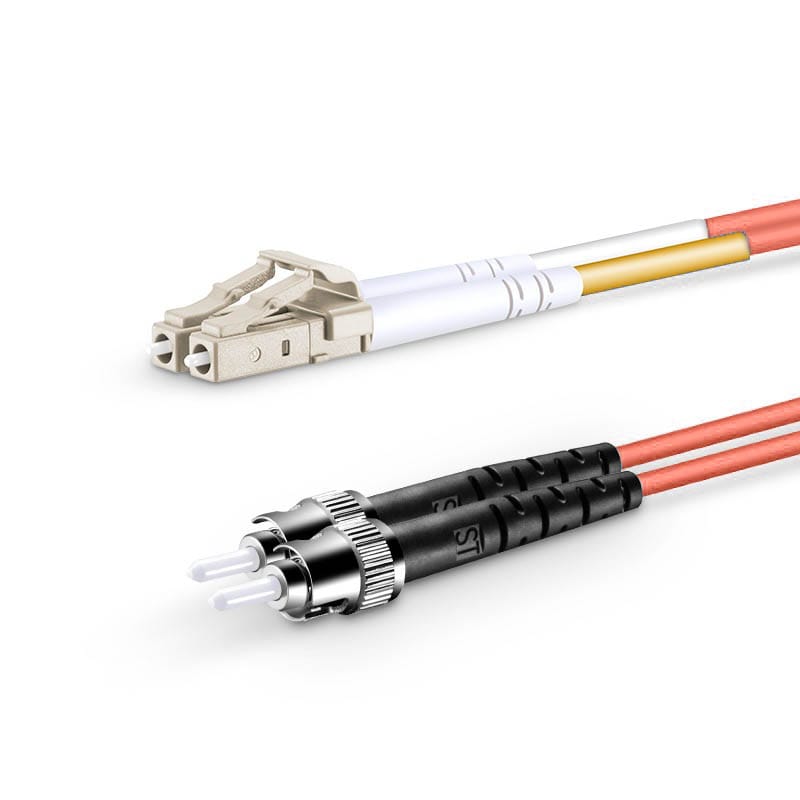

Fotoğrafın üstünde küçük çift LC gövdesi ve beyaz körükler yer alır. Alttaki ST uçlar metal bayonet halkaları, uzun siyah körükleri ve açık renk koruyucularıyla görülür. Turuncu fiber kollar iki uç grubuna uzanır. Bu görünüm bağlantının iki tarafının aynı olmadığını açıkça gösterir.

ST tarafını vidalı FC bağlantıyla karıştırmayın. ST bayonet kilitle, LC ise küçük mandalla tutulur. Sökerken önce ilgili kilidi serbest bırakın; kablo kolundan çekmeyin. LC mandalına ve ST halkasına erişilebilen bir yerleşim, sonraki bakımda komşu hatlara dokunmadan çalışmayı kolaylaştırır.

OM2 duplex ürünün seçim bilgileri

• LC UPC – ST UPC uç eşleşmesi.
• OM2 50/125 µm multimode fiber.
• Duplex düzen, toplam 2 fiber.
• 2 mm LSZH kılıf.
• Sayfadaki seçeneklerden belirlenen uzunluk.

ST multimode ifadesi tek başına fiber sınıfını belirtmez. Aynı tip konnektör OM1 veya başka fiber sınıflarında da bulunabilir. OM2 bilgisini mevcut tesisat kaydıyla karşılaştırın. Kılıfın rengi yardımcı bir işaret olsa da doğru ürün seçiminde teknik tanımın yerini tutmaz.

Duplex ürünün dört konnektörü vardır: iki fiberin her iki taraftaki uçları. Bu sayı dört fiberli bir fanout yapı anlamına gelmez. Tek fiberli bağlantı ihtiyacı da ayrı değerlendirilmelidir. Portları eşleştirdikten sonra kurulumun çalışmasını kontrol etmek, yalnız konnektörlerin oturduğunu görmekten daha kapsamlı bir doğrulamadır.

Kabin içinde metraj ve bakım payı

Uzunluğu ST panel ile LC nokta arasındaki gerçek kablo yoluna göre ölçün. Yatay ve dikey yöneticilerden geçişleri, cihazın konumunu ve uçların önündeki çalışma alanını hesaba katın. Kısa ürünle uçları germek veya uzun ürünü küçük bir halka halinde sıkıştırmak uygun değildir.

Bağlantı sırasında koruyucuları kullanıma kadar yerinde tutun. Uç yüzeylerini kirletmeden çalışın ve gerekli temizlik kontrolünü yapın. Kabin kapağı kapandığında fiberlerin ezilmediğini, körük arkasında sert bir dönüş oluşmadığını kontrol edin.

LSZH düşük dumanlı, halojensiz kılıf tanımıdır; dış ortam sınıfını tek başına açıklamaz. İngilizce LC to ST OM2 duplex fiber jumper olarak da adlandırılan bu modelin farklı uç seçeneklerini fiber optik patch cord kategorisinde karşılaştırabilirsiniz.
