SC APC–SC UPC Patch Cord – G657A2 Simplex, 3 mm LSZH

SC APC SC UPC patch cord ne zaman gerekir?

SC APC SC UPC patch cord, iki tarafı da SC bağlantılı olmakla birlikte bir tarafta APC, diğer tarafta UPC uç gerektiren hatlarda kullanılır. Örneğin SC APC sonlandırılmış bir dağıtım kutusunu SC UPC girişli bir cihaza bağlamak istediğinizde, iki ucu aynı renkte olan bir patch cord yerine bu uç kombinasyonuna ihtiyaç duyabilirsiniz. Seçim, cihaz ve dağıtım noktasının bağlantı bilgisine göre yapılmalıdır.

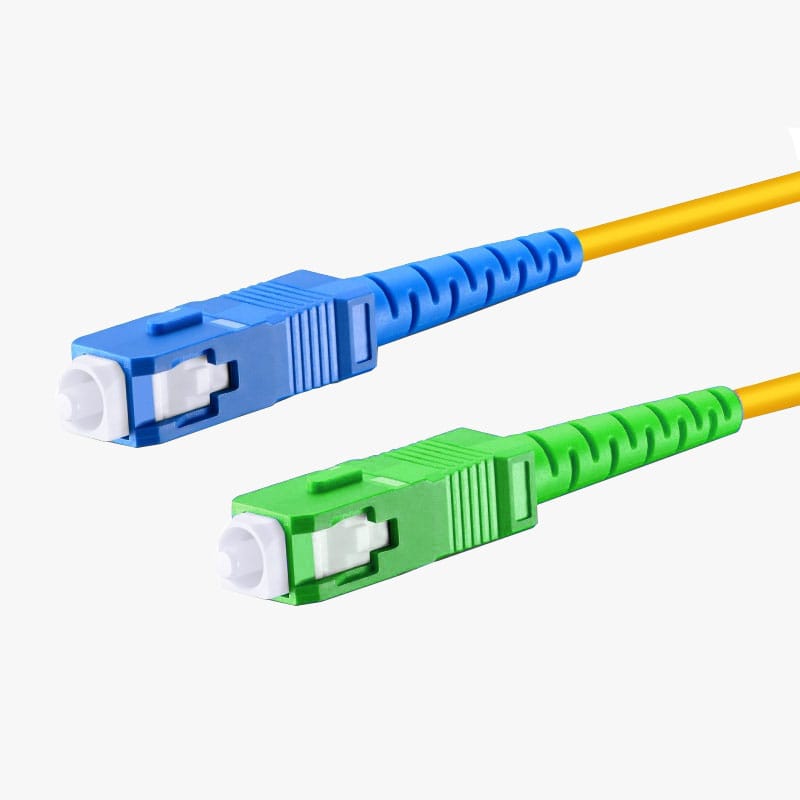

Üründe yeşil SC APC uç ve mavi SC UPC uç bulunur. Aralarındaki bağlantıyı bir adet G657A2 single mode fiber sağlar. 3 mm LSZH kılıf, tek fiberli simplex yapıyı çevreler. Böylece aynı konnektör ailesinin iki farklı parlatma tipine sahip noktaları arasında, uçları hazır bir bağlantı kurulabilir.

APC ile UPC birbirine doğrudan temas etmez

Bu ürünün iki farklı uçla hazırlanması, bir APC konnektörü UPC adaptörün karşısındaki UPC konnektöre takmanın uygun olduğu anlamına gelmez. Yeşil uç kendi SC APC portuna, mavi uç kendi SC UPC portuna bağlanır. İki farklı parlatma tipi patch cordun karşılıklı uçlarında yer alır; aynı eşleşme noktasında birbirine bastırılmaz.

SC gövdelerinin benzer görünmesi seçimde yanılmaya neden olabilir. Eski bağlantıyı değiştirirken yalnız gövdenin kare biçimine bakmayın. Port etiketi, cihaz teknik bilgisi ve mevcut hattın sonlandırma tipi birlikte kontrol edilmelidir. Renk, hızlı ayırt etmek için yardımcıdır; kurulumdaki işaretlemelerin doğruluğundan emin olmak yine önemlidir.

SC SC simplex modelin temel bilgileri

• Uçlar: SC APC ve SC UPC.
• Optik yol: Tek fiber, simplex.
• Fiber sınıfı: G657A2 single mode.
• Dış yapı: 3 mm LSZH kılıf.
• Metraj: Sipariş sırasında uzunluk menüsünden seçilir.

SC SC simplex ifadesiyle aranan ürünlerde her iki ucun da APC ya da her iki ucun da UPC olduğu modeller bulunur. Bu sayfadaki ürün, o seçeneklerden farklı olarak APC–UPC çiftini taşır. İki bağlantı noktanız da APC ise bu modeli sırf SC gövdeli olduğu için seçmeyin; uçları bağlantı planıyla aynı olan ürünü kullanın.

İngilizce ürün listelerinde APC UPC jumper veya SC APC to SC UPC patch cord adlarını görebilirsiniz. Bunlar uç kombinasyonunu tarif eder. Buna karşılık fiber sınıfı, kılıf ve uzunluk ayrı seçim ölçütleridir; aynı isimle sunulan başka bir ürünün zırhlı veya farklı çapta olması mümkündür. Burada belirtilen yapı G657A2, simplex ve 3 mm LSZH olarak esas alınmalıdır.

Ev bağlantısı mı, panel bağlantısı mı?

Bir ONT, optik cihaz ya da panel için patch cord seçiyorsanız ilk adım portun gerçek tipini belirlemektir. Her fiber internet cihazı aynı ucu kullanmaz. Bu nedenle “fiber modem kablosu” gibi genel bir aramadan sonra SC APC ve SC UPC gereksiniminin doğrulanması gerekir. Cihazda farklı bir konnektör bulunuyorsa uygun uç kombinasyonuna geçilmelidir.

G657A2 patch cord seçimi, tek başına bağlantı hızını yükseltmez veya bütün cihazlarla uyumluluk sağlamaz. Veri hızı ve erişim mesafesi; aktif cihazlar, kullanılan optikler ve hat kayıplarıyla birlikte belirlenir. Bu ürünün görevi, belirtilen arayüzler arasında uygun tek fiberli fiziksel bağlantıyı kurmaktır.

Yerleştirme ve bakım

Metrajı, duvar veya kabin boyunca izlenecek güzergâha göre belirleyin. Köşelerde yumuşak dönüşler bırakın; fazla uzunluğu konnektör dibinde sıkıştırmayın. Cihazı temizlik ya da servis için hareket ettirdiğinizde kablonun gerilmemesi için makul bir pay bırakmak yararlı olur. G657A2 fiberin bükülme özelliği, kabloyu ezmeye veya keskin biçimde katlamaya izin vermez.

Kapakları bağlantı anına kadar takılı tutun. SC konnektörü çıkarırken sarı kablo yerine gövdesinden kavrayın; açıkta kalan uç yüzeyine dokunmayın. LSZH malzeme tanımı dış ortam veya su geçirmezlik belgesi yerine geçmez. Ürün ailesinin açıklamaları patch cord teknik föyünde bulunur. Diğer uç seçenekleri için fiber optik patch cord kategorisini inceleyebilirsiniz.
