SC APC–ST APC Patch Cord – G657A2 Tek Fiber, 3 mm LSZH

SC APC ST APC patch cord: paneldeki iki bağlantı biçimi

SC sonlandırmadan ST portuna giden bir bağlantıda, kablonun iki ucunu da panel üzerindeki yuvalara göre seçmek gerekir. Bu SC APC ST APC patch cord, kare SC gövdeyi metal bayonet ST uçla aynı fiber üzerinde birleştirir. Her iki uç APC yüzeye sahiptir. Ürün G657A2 single mode fiberle hazırlanmıştır; simplex gövdesi tek optik yol içerir.

SC ST patch cord ifadesini bir malzeme listesinde gördüğünüzde, açıklamanın devamındaki APC/UPC ve single mode/multimode bilgilerini de okuyun. Aynı konnektör çiftinin farklı fiber ve yüzey seçenekleri bulunabilir. Bu kayıt, 3 mm çaplı LSZH kılıfa sahip tek fiberli APC modeli tarif eder.

SC ve ST tarafını ayrı ayrı kontrol edin

SC’nin dikdörtgen gövdesi porta düz yerleştirilir; ST ise kılavuzuna oturup bayonet mekanizmasıyla sabitlenir. SC tarafında çevirerek kilitleme aramayın. ST tarafında da yalnızca ucu yuvaya sokmuş olmakla yetinmeyin; kilit tamamlanmış olmalıdır. İki mekanizmanın farklılığı özellikle mevcut bağlantıyı değiştiren ekip için önemlidir.

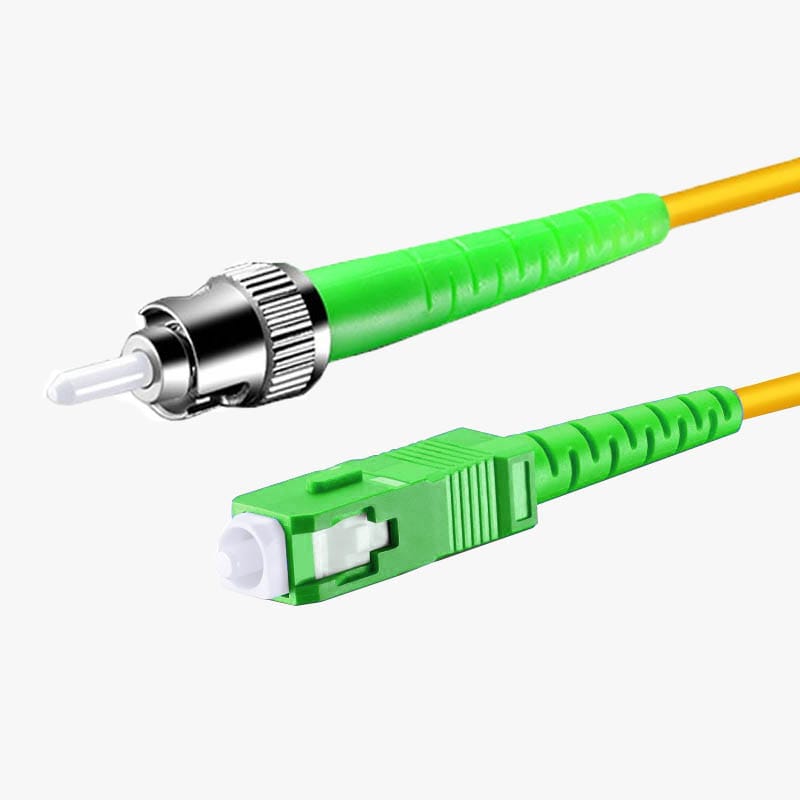

Fotoğrafta SC uç yeşil plastik gövdesiyle, ST uç metal kilit bölümüyle ayrılır. Her ikisinin arkasında yeşil esnek koruyucu vardır. Renk, bağlantıyı tanımaya yardımcı olsa da port üzerindeki tanımın yerine geçmez. APC ucu UPC yüzeyli bir bağlantıya eşlemek doğru değildir; gövde otursa bile yüzeyler uyumlu sayılmaz.

SC ST simplex ile çift fiberli bağlantı arasındaki fark

Bu üründe bir SC ve bir ST konnektör bulunur; bunlar bir fiberin iki sonudur. İki konnektör görülmesi, ürünün duplex olduğu anlamına gelmez. Cihazınızın gönderme ve alma için iki ayrı optik bağlantısı varsa fiber ihtiyacını ona göre hesaplayın. Birden çok portu bağlayacaksanız her hat için uç eşleşmesini ayrı kontrol edin.

SC ST single mode aramasında çıkan başka bir ürünle karşılaştırırken önce fiber türüne, sonra uç yüzeyine ve fiber adedine bakın. Uzunluk seçimi bu eşleştirmeden sonra yapılmalıdır. Sadece uygun metrajı bulmuş olmak yanlış uç veya farklı fiber sınıfı seçimini düzeltmez.

Kurulum için kısa uygulama sırası

1. Güzergâhı hazırlayın. Kablo yöneticileri üzerinden gereken uzunluğu ölçün. ST kilidine erişilebilecek alan ve SC gövdenin gerilmeden çıkabileceği mesafe bırakın.
2. Uçları inceleyin. Koruyucu kapakları bağlantı öncesinde açın. Ferüle el sürmeyin; uygun fiber inceleme ve temizlik işlemini uygulayın.
3. Mekanizmaya göre bağlayın. SC gövdeyi hizalayarak takın. ST kılavuzunu oturtup bayonet kilidi kapatın; kabloyu çevirmeyin.
4. Hattı kontrol edin. Kabloda gerginlik, kapağa sıkışma veya küçük düğüm kalmadığını gözden geçirin. Port etiketlerini ve optik ölçümü tamamlayın.

3 mm LSZH gövdenin yerleşimi

Rafın önünde veya sonlandırma bölümünde kabloyu sertçe sıkıştırmadan taşıyın. G657A2 fiber kullanılması, hazır ürünün sınırsız bükülebileceği anlamına gelmez. Özellikle ST konnektörün uzun koruyucusunun hemen arkasında keskin bir dönüş oluşturmamak, uca mekanik yük bindirmemenize yardımcı olur.

LSZH düşük dumanlı ve halojensiz kılıf tanımıdır. Açık hava, suya dayanım ya da zırh ihtiyacı için ayrıca uygun ürün yapısı aranmalıdır. Bu modelin LSZH bilgisi tek başına bu koşulları karşıladığını göstermez.

ST APC jumper seçiminde diğer uç değişirse

İki bağlantı noktası da ST APC ise ST APC–ST APC simplex patch cord daha uygun uç çiftidir. Bu sayfadaki SC–ST modeli ise bir kare SC ve bir bayonet ST port için seçilir. Hazır sonlandırılmış ürünler arasındaki bu fark, ek bir arayüz parçası aramadan doğru bağlantıyı kurmanızı sağlar.

Hız ve erişim mesafesi yalnız patch cord adına bağlı değildir. Bağlı optikler, tüm hat boyunca oluşan kayıp ve sistemin tasarımı birlikte değerlendirilmelidir; montaj sonrası ölçüm bu nedenle seçim kadar önemlidir.
