SC UPC–ST UPC OM4 Patch Cord – 2 Fiber Duplex, LSZH 2 mm

SC UPC ST UPC OM4 ile SC panelden ST bağlantıya

SC UPC ST UPC OM4 patch cord, mevcut ST bağlantılarını SC sonlandırmalı bir dağıtım noktasıyla kullanmak istediğinizde gereken uç çiftini sunar. Kablonun bir tarafı SC UPC, diğer tarafı ST UPC olarak hazırlanmıştır. OM4 50/125 multimode fiber taşıyan bu model, iki fiberli duplex bağlantı içindir; 2 mm LSZH kılıfla sunulur.

Bir panoda ST portlar bulunması, tüm bağlantı donanımını değiştirmeniz gerektiği anlamına gelmez. Karşı uç SC ise ve optik sisteminiz OM4 multimode yapıyla uyumluysa, SC ST patch cord ile iki arayüz arasında doğrudan bağlantı kurulabilir. Böyle bir seçimde port adları kadar mevcut sabit hattın fiber sınıfı da önemlidir.

ST kilidini FC bağlantısıyla karıştırmayın

ST ucun metal gövdesi ilk bakışta başka yuvarlak konnektörlere benzeyebilir. Ancak bu uç bayonet mekanizmasıyla kilitlenir; FC gibi dişli bir bağlantı halkasıyla vidalanmaz. Takarken yönlendirmeyi hizalayıp kilitleme hareketini uygulayın. Sökme sırasında kilidi açmadan kabloyu çekmek bağlantı noktasını zorlar.

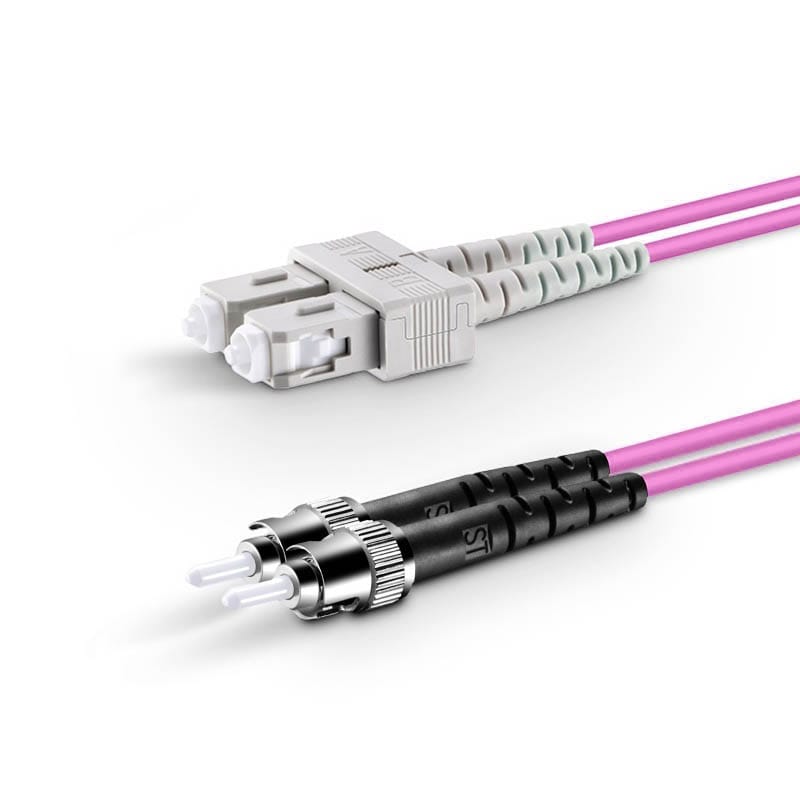

Fotoğrafta ST uçların uzun siyah körükleri ve metal kilit gövdeleri, gri SC çiftinden ayrı olarak görülebilir. SC tarafındaki mandallı dış gövde ise farklı bir tutuş gerektirir. Bu iki bağlantı şeklinin aynı ürün üzerinde bulunması, her ucu kendi adaptörüyle kullanmanız gerektiğini hatırlatır.

Bağlantı listesini hazırlamak için

• Model: SC UPC ST UPC OM4 patch cord.
• Fiber yapısı: Duplex multimode, toplam 2 fiber.
• Çekirdek/kılıf ölçüsü: 50/125 µm.
• SC tarafı: SC UPC sonlandırma.
• ST tarafı: ST UPC sonlandırma.
• Dış yapı: 2 mm LSZH.
• Uzunluk: Siparişte seçilen metraj varyasyonu.

Malzeme listenizde “ST OM4” yazması tek başına karşı ucun SC olduğunu belirtmez. İki konnektör tipini de kaydetmek, ST–ST veya LC–ST gibi farklı ürünlerin yanlışlıkla seçilmesini önler. İngilizce listelerde aynı bağlantı SC to ST OM4 duplex patch cord ya da multimode fiber jumper olarak tarif edilebilir.

Eski hattı yenilerken üç ayrı kontrol

Port: Her iki uçtaki arayüz ve UPC sonlandırma eşleşmelidir. SC APC kullanılan bir bağlantıyı yalnızca gövde biçimi benziyor diye SC UPC ile değiştirmeyin. ST tarafında da soketin mekanik yapısını kontrol edin.

Fiber: OM4 sınıfı, ürünün multimode optik yapısını tanımlar. Eski kablonun yalnızca renginden yola çıkarak uygunluk kararı vermeyin. Hattın belgelerini ve optik cihazın fiber gereksinimini inceleyin. Bu patch cord, farklı fiber türleri arasında aktif dönüşüm yapmaz.

Güzergâh: Uçların yetişmesi kadar, kilitlere rahat erişmek de gerekir. ST portların önünde konnektörü çevirip çıkarabileceğiniz alan kalmalıdır. Raf kapağı veya kablo düzenleyici, uzun ST körüklerine baskı yapmamalıdır. Metrajı bu yerleşime göre seçin.

İki fiberin sırasını koruyun

Mevcut bağlantıyı değiştiriyorsanız kabloyu sökmeden önce uç etiketlerini not edin. İki fiberin gönderim ve alım yollarındaki yerini hat planına göre eşleştirin. Duplex yapı, bağlantı sırasının kendiliğinden her cihaz için doğru olacağı anlamına gelmez. Bağlantı sonrası kontrol, özellikle etiketleri silinmiş veya çok kez değiştirilmiş panolarda önem taşır.

Uç yüzeyleri için uygun temizleme ve kontrol yöntemini kullanın. Koruma kapaklarını bağlantı anına kadar tutun, açık uca dokunmayın. Bir sorun olduğunda gelişigüzel fiber değiştirmek yerine önce uç temizliğini, kilitlerin oturmasını ve fiber sırasını gözden geçirin.

OM4 seçimi tek başına hız garantisi değildir

Hat mesafesi ve kullanılabilecek hız; aktif cihaz, optik modül ve bütün kablolama yoluyla birlikte belirlenir. Bu sayfadaki ürün yapısını proje gereksinimleriyle karşılaştırarak seçim yapın. Başka uç eşleşmeleri için fiber optik patch cord ürünlerine bakabilirsiniz.
