LC APC–FC UPC Duplex Patch Cord – G657A2, 2 mm LSZH

LC APC FC UPC patch cord ile iki farklı kilitleme biçimi

LC APC FC UPC duplex patch cord, LC tarafında mandallı, FC tarafında vidalı bağlantı isteyen single mode sistemler için iki fiberli bir ara bağlantıdır. Bu Fibline modelinde LC uçlar APC, FC uçlar UPC olarak sonlandırılmıştır. Uç tipleri kadar bağlantıya erişim alanı da önemlidir: FC tarafında sıkma halkasına, LC tarafında ise açma mandalına ulaşabilmelisiniz.

FC tarafını bağlarken kabloyu döndürmeyin

FC UPC patch cord konnektörünü takarken yönlendirme anahtarını yuvayla hizalayın; bağlantıyı dıştaki vidalı halka üzerinden sabitleyin. Kablonun tamamını çevirerek sıkmaya çalışmak fiber üzerinde burulma oluşturabilir. İki FC konnektörün yan yana yerleştiği bir panelde parmakla müdahale için yeterli aralık bulunduğunu kontrol etmek, sökme ve tekrar takma işlemlerini kolaylaştırır.

LC APC jumper ucunda işlem farklıdır. Küçük gövde yuvaya yerleştirilir ve mandal tutunur; sökerken mandalı serbest bırakmak gerekir. Kabloyu çekerek konnektörü ayırmaya çalışmayın. Bu iki mekanizma arasındaki fark, aynı bağlantı hattının iki tarafında farklı montaj hareketleri yapılmasını gerektirir.

APC bilgisi hangi uca ait?

Bu üründe APC, LC konnektörü tanımlar. FC tarafının metal görünümü yüzey tipini tek başına göstermez; port veya ürün bilgisindeki UPC tanımını esas alın. LC APC–FC APC seçeneği ile bu model aynı değildir. FC UPC–LC APC biçiminde ters sırayla yazılmış bir tanım ise aynı uç kombinasyonunu ifade eder.

APC ve UPC yüzeyleri aynı adaptör içinde doğrudan eşleştirilmemelidir. Bir ucun APC, diğerinin UPC olması normal bir hazır patch cord düzenidir; her uç karşısındaki uygun yüzeyle temas eder. Sipariş öncesi iki bağlantı noktasını ayrı kontrol etmek, yalnızca konnektör gövdesi uyduğu için yanlış ürün seçilmesini önler.

İki fiberin görevini kaybetmeden döşeyin

LC FC duplex yapı iki bağımsız optik yol içerir. İki fiber kullanan bir cihaz bağlantısında gönderim ve alım yollarının eşleşmesi, panel ve cihaz etiketleri üzerinden izlenmelidir. Sökülen eski kablonun yerine takarken iki FC ucunun hangi porta gittiğini kaydetmek, bağlantı yönünün karışmasını önler.

Kablo uzunluğunu belirlerken panel önündeki dönüşü, kablo yöneticisinin konumunu ve servis payını birlikte ölçün. FC gövdesinin hemen arkasında sert dönüş yaptırmak veya LC mandalını diğer kabloların altında bırakmak bakım erişimini zorlaştırır. Fazlalığı gevşek ve düzenli yerleştirmek, konnektörlerin ağırlık taşımamasına yardımcı olur.

G657A2 duplex ve LSZH özellikleri

• Fiber sınıfı: G657A2 single mode.
• Fiber sayısı: 2; duplex yapı.
• Uçlar: LC APC ve FC UPC.
• Kablo ölçüsü: 2 mm nominal.
• Kılıf tanımı: LSZH.

G657A2 fiberin bükülme davranışı, dar kabin güzergâhlarında yararlıdır; buna rağmen bitmiş patch cord ezilmemeli veya keskin bir köşeye zorlanmamalıdır. LSZH, düşük dumanlı ve halojensiz kılıfı belirtir. Yangın sınıfı, sıcaklık aralığı ya da belirli bir kayıp değeri gerekiyorsa bu gereksinim için ürüne ait belge kullanılmalıdır.

LC APC to FC UPC duplex patch cord arayanlar için

İngilizce teknik listelerde ürün bu ifadeyle veya LC FC single mode jumper olarak aranabilir. “Duplex” iki fiberi, “LC APC” ve “FC UPC” ise bağlantının iki ayrı yüzey tipini tarif eder. Yalnızca “LC FC” yazan bir ürünün bu modelle aynı olduğunu varsaymayın.

Diğer uç kombinasyonları için fiber optik patch cord seçeneklerine bakabilirsiniz. Montaj öncesinde uçları uygun yöntemle inceleyip temizleyin; bağlantıdan sonra optik seviyenin sisteminizin kabul sınırlarında olduğunu kontrol edin.

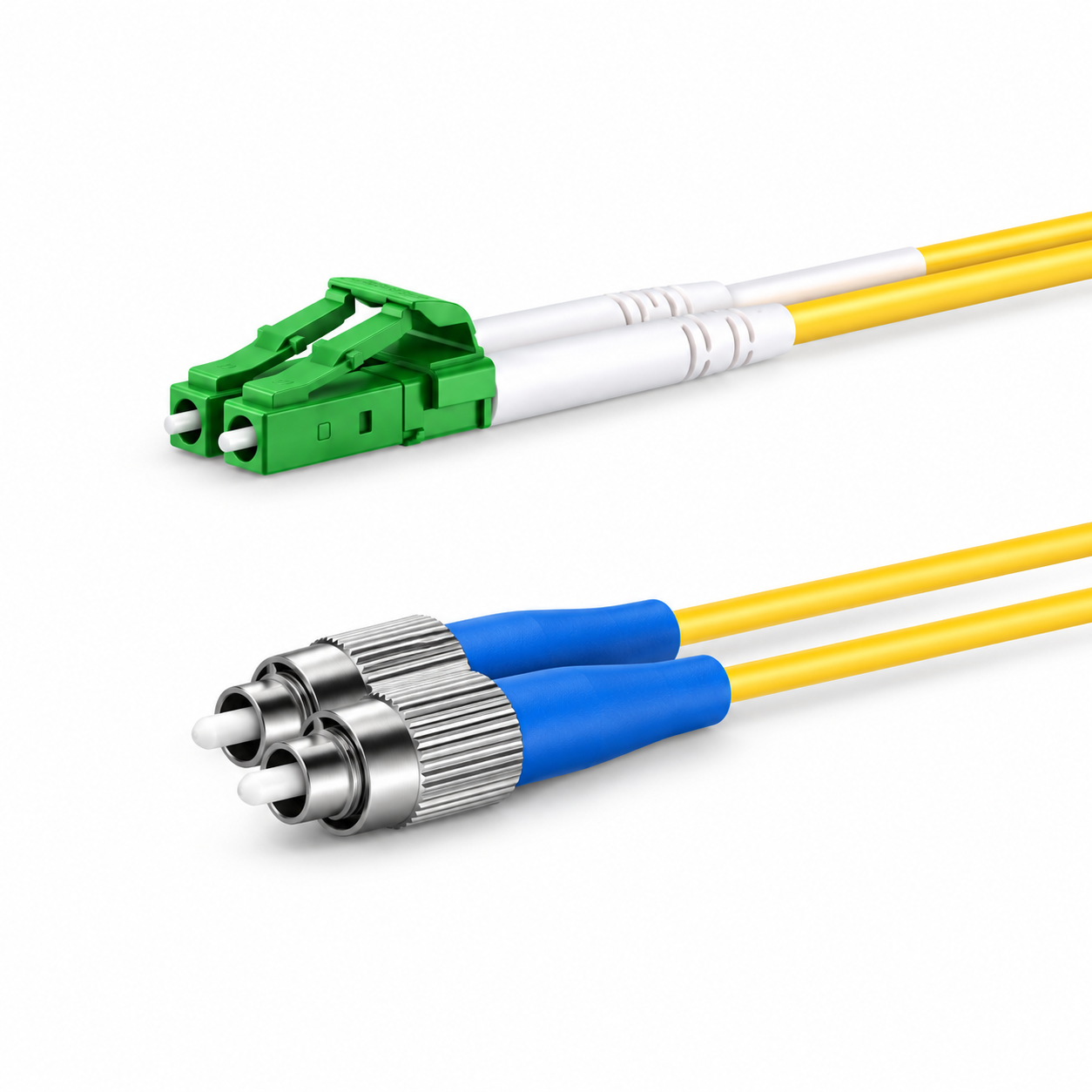

Görsel bilgisi: Yeşil LC APC ile mavi körüklü FC UPC uçlarını gösteren görsel temsili bir renk düzenlemesidir; gerçek ürün fotoğrafı değildir.
