LC APC–ST UPC Duplex Patch Cord – G657A2, 2 mm LSZH

LC APC ST UPC patch cord: ST sonlandırmadan LC APC arayüze

LC APC ST UPC duplex patch cord, ST UPC bağlantı noktasıyla LC APC arayüzü arasında iki fiberin taşınması gerektiğinde kullanılır. Fibline ürün kaydında G657A2 single mode fiber, duplex yapı ve 2 mm LSZH kılıf bulunur. Burada ST konnektörün yuvarlak metal gövdesi ile LC konnektörün küçük mandallı gövdesi aynı ürünün farklı uçlarıdır.

ST portunun varlığı tek başına yeterli değil

Bir panelde ST yuvası görmek, hattın fiber sınıfını veya yüzey tipini açıklamaz. Bu model ST UPC ve single mode hat için seçilmelidir. Mevcut tesisatta multimode fiber varsa yalnızca konnektör şeklinin uyması bu patch cordu uygun hale getirmez. Fiber sınıfını panel etiketi, tesisat kaydı veya bağlı donanımın bilgisi üzerinden belirleyin.

LC tarafı da özellikle APC olmalıdır. LC UPC portuna bağlanacak bir hat için LC APC jumper seçilmez. Aynı isimde geçen LC ST duplex ürünler arasında fiber sınıfı ve cilalama tipi farklı olabilir; bu iki ayrıntıyı ürün adının devamında arayın.

Bayonet kilidi ile mandalın farkı

ST UPC patch cord ucu, bayonet mekanizmasıyla yerine oturur. Ucu hizalayıp kilitleme halkasını uygun yönde çevirirken kablonun kendi etrafında burulmamasına dikkat edin. ST bağlantı, FC tipi sürekli vidalı sıkma mekanizmasıyla karıştırılmamalıdır. Konnektörü çıkarmak için kilidi serbest bırakın; fiberi çekerek ayırmaya çalışmayın.

Karşıdaki LC APC bağlantıda ise mandalın yuvasına oturması gerekir. Yoğun bir panelde kabloyu yerleştirirken LC mandalını erişilemez bırakmak, daha sonra tek bir hattı sökmeyi zorlaştırır. Kablo yönetimini yalnızca düzenli görünmesi için değil, her iki bağlantı mekanizmasına ulaşılabilmesi için de planlayın.

Port kayıtlarında iki fiberi ayrı izleyin

Bu G657A2 duplex ürün iki optik yol taşır. ST uçlar ayrı portlara gidiyorsa ilk ve ikinci fiberin panel numaralarını bağlantı kaydına ekleyin. İki fiberli alıcı-verici düzeninde hangi yolun gönderim, hangisinin alım olduğunu takip etmek gerekir; uçların yan yana durması bu eşleşmenin doğruluğunu göstermez.

Özellikle mevcut bir ara bağlantı değiştirilirken eski ST portlarının etiketini okumadan her iki ucu birden sökmek karışıklığa yol açabilir. Bağlantı planını kaydedip yeni patch cordu aynı plana göre yerleştirmek ve sonrasında optik seviyeyi kontrol etmek daha anlaşılır bir bakım süreci sağlar.

Kablo seçiminin dört temel bilgisi

• LC tarafı: APC yüzeyli LC konnektör çifti.
• ST tarafı: UPC yüzeyli ST konnektörler.
• Fiber: G657A2 single mode, 2 fiber duplex.
• Kılıf: 2 mm nominal ölçü, LSZH.

G657A2 tanımı bükülme kaybıyla ilgili fiber özelliklerini belirtir; kablonun kapak arasında ezilmesine veya sert bir köşeye sıkıştırılmasına izin vermez. LSZH ise düşük dumanlı ve halojensiz kılıfı tanımlar. Dış ortamda kullanılacak bir güzergâh için bu bilgilerden suya ya da güneşe dayanım sonucu çıkarılmamalıdır.

LC APC to ST UPC duplex patch cord adıyla karşılaştırma

İngilizce ürün listelerinde bu ifade, iki ucun yüzey tipini de açıkça belirtir. LC ST single mode patch lead daha genel bir addır; böyle bir başlıkta UPC/APC ayrıntısını ayrıca kontrol edin. “ST UPC to LC APC” aynı bağlantıyı ters sırayla tarif ederken, “ST APC to LC UPC” farklı bir üründür.

Uzunluğu belirlerken kablo yöneticisindeki dönüşleri ve bakım payını hesaba katın. Diğer uç seçenekleri patch cord kategorisinde yer alır. Bağlantı öncesi uç temizliğini kontrol edin; takıldıktan sonra sistemin optik kabul sınırlarına göre ölçüm yapın.

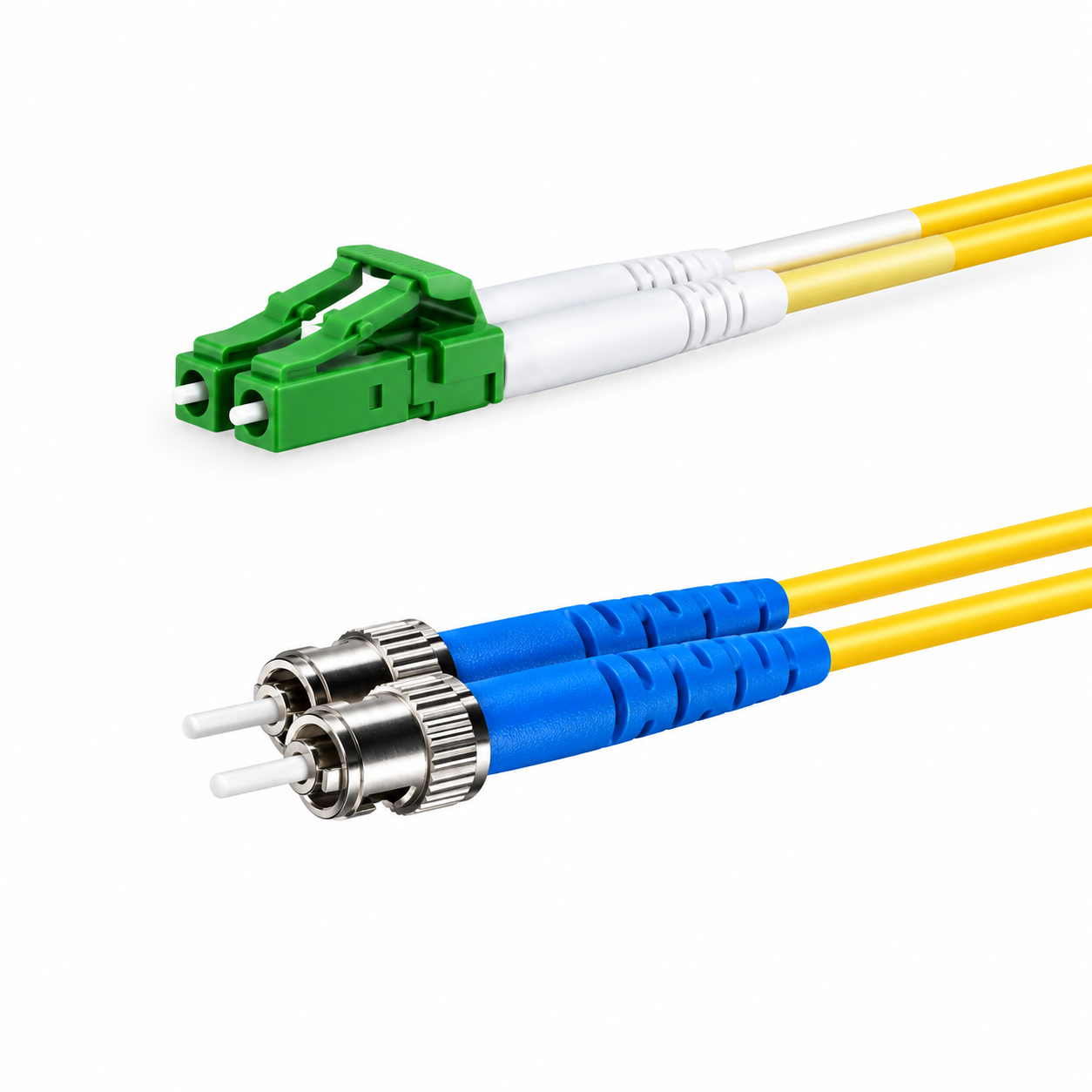

Görsel bilgisi: Yeşil LC APC ve mavi körüklü ST UPC uç kombinasyonu temsili renk düzenlemesiyle gösterilmiştir; görsel gerçek ürün fotoğrafı değildir.
